2020 September 10

kГ

kaktys Германский... in Про разработку электроники
Defragmented Panda
усиление = резистор у эмиттера \ резистор у коллектора

ток коллектора = ток резистора от питания до базы * усиление

резистор база-эмиттер малополезен. стабилизировать транзистор bjt по напряжению слишком сложно
ясно, слово "смещение" тебе ничего не говорит, как и зачем нужен резистор в эммитере
источник
09:55пожаловаться#1

DP

Defragmented Panda in Про разработку электроники
kaktys Германский
ясно, слово "смещение" тебе ничего не говорит, как и зачем нужен резистор в эммитере
я читал про рабочую точку, смещение (тока или напряжения) базы.

это абстракция. и я нахожу ее малополезной. в симуляторе эта абстракция слишком часто нарушается чтобы обращать на нее внимание
источник
09:57пожаловаться#2

DP

Defragmented Panda in Про разработку электроники
по-моему офф обьяснение для резистора база-эмиттер это температурная стабильность
источник
09:58пожаловаться#3

kГ

kaktys Германский... in Про разработку электроники
Defragmented Panda
я читал про рабочую точку, смещение (тока или напряжения) базы.

это абстракция. и я нахожу ее малополезной. в симуляторе эта абстракция слишком часто нарушается чтобы обращать на нее внимание
Бгггг... В симуляторе 🤦‍♂
Во первых в том же MicroCap оно почему-то отлично работает, во вторых в реальной жизни это схему делали миллиарды раз, и она почему-то тоже работает
источник
09:59пожаловаться#4

Н

Николай in Про разработку электроники
Defragmented Panda

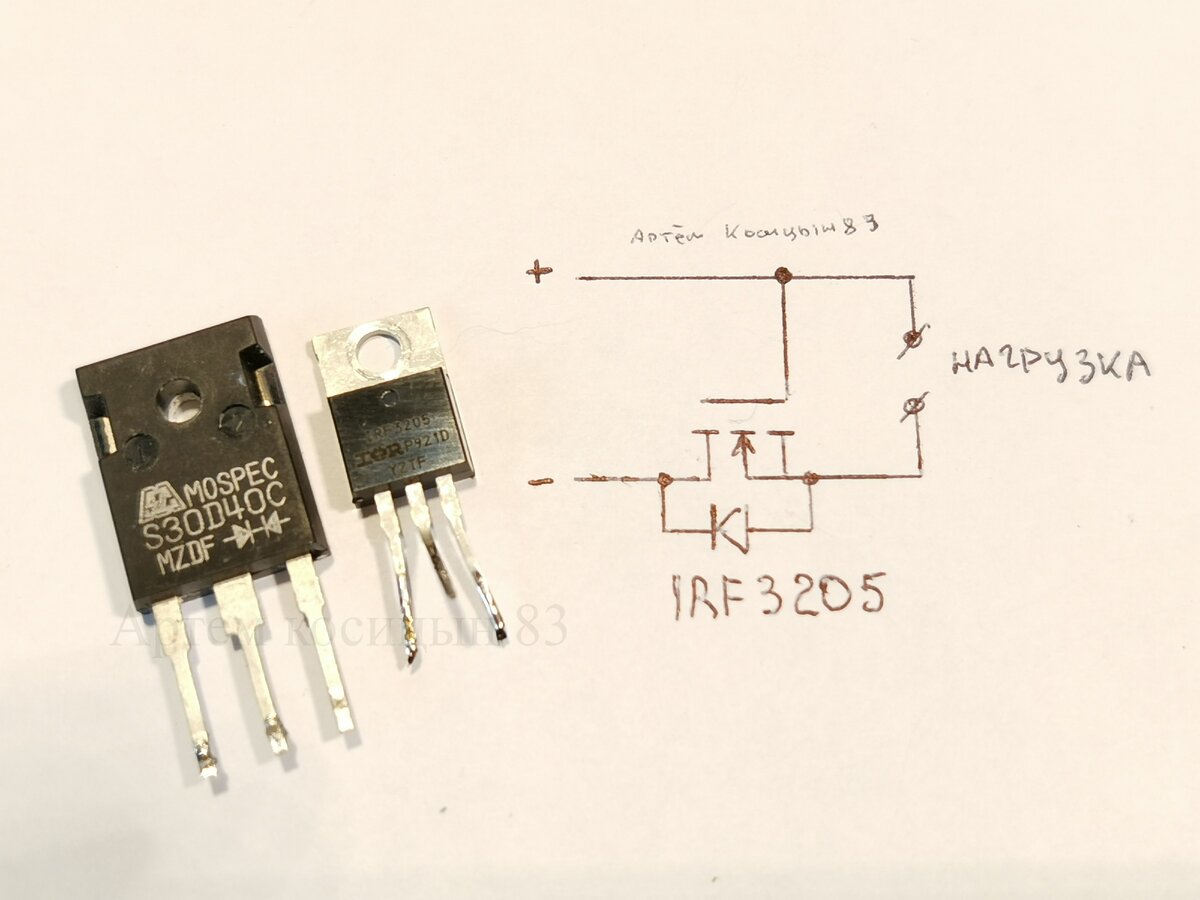

если тебе нужно что-то типа супердиода - возьми полевик.
https://avatars.mds.yandex.net/get-zen_doc/1877341/pub_5e9ecf462bf35767fbb1ed63_5e9ecf4f27ef06533456e186/scale_1200
источник
10:07пожаловаться#5

kГ

kaktys Германский... in Про разработку электроники
Николай
если тебе нужно что-то типа супердиода - возьми полевик.
https://avatars.mds.yandex.net/get-zen_doc/1877341/pub_5e9ecf462bf35767fbb1ed63_5e9ecf4f27ef06533456e186/scale_1200
это очень и очень упрощено, но так просто оно не заработает
источник
10:10пожаловаться#6

АM

Алексей M in Про разработку электроники
Defragmented Panda
я читал про рабочую точку, смещение (тока или напряжения) базы.

это абстракция. и я нахожу ее малополезной. в симуляторе эта абстракция слишком часто нарушается чтобы обращать на нее внимание
h21э от транзистора к транзистору в жизни тоже очень часто плавает(в симуляторе как правило нет) - это тоже малополезная абстракция?
источник
10:18пожаловаться#7

kГ

kaktys Германский... in Про разработку электроники
Алексей M
h21э от транзистора к транзистору в жизни тоже очень часто плавает(в симуляторе как правило нет) - это тоже малополезная абстракция?
да там все плавает, особенно в начале массовых разработок транзисторов, лет 50 назад, и почему то все работало без симуляторов
источник
10:25пожаловаться#8

АM

Алексей M in Про разработку электроники
Видимо потому что не обращали внимание на малополезные абстракции))
источник
10:26пожаловаться#9

DP

Defragmented Panda in Про разработку электроники
kaktys Германский
как всегда - БЭ вместе катод, и коллектор анод, для npn
https://electronics.stackexchange.com/questions/517056/using-a-transistor-as-diode

есть идеи почему тут все считают что при использовании npn как диода, закорачивание база-коллектор = норм, а база-эмиттер = только 5в макс останавливает?

По-моему должно быть наоборот. коротим БЕ - макс обратное держит. коротим БК - только 5 вольт держит обратного
Electrical Engineering Stack Exchange
Using a transistor as diode
What are the advantages of using a transistor as a diode after interconnecting its collector and base?
источник
17:49пожаловаться#10

kГ

kaktys Германский... in Про разработку электроники
Defragmented Panda
https://electronics.stackexchange.com/questions/517056/using-a-transistor-as-diode

есть идеи почему тут все считают что при использовании npn как диода, закорачивание база-коллектор = норм, а база-эмиттер = только 5в макс останавливает?

По-моему должно быть наоборот. коротим БЕ - макс обратное держит. коротим БК - только 5 вольт держит обратного
Electrical Engineering Stack Exchange
Using a transistor as diode
What are the advantages of using a transistor as a diode after interconnecting its collector and base?
потому что БЭ пробивается уже при таком низком напряжении, другое легирование чем область коллектора
первые сплавные транзисторы были более менее симметричными, вроде МП42 даже позволял препутать КЭ и более менее работал даже
источник
17:56пожаловаться#11

DP

Defragmented Panda in Про разработку электроники
kaktys Германский
потому что БЭ пробивается уже при таком низком напряжении, другое легирование чем область коллектора
первые сплавные транзисторы были более менее симметричными, вроде МП42 даже позволял препутать КЭ и более менее работал даже
т.е. я правильно понимаю, твое мнение отличается от мнения народа в ответах на сайтике?

и для удержания бОльшего напряжения ты предлагаешь коротить БЭ, так?

и их мнение может быть обосновано старыми транзисторами
источник
18:00пожаловаться#12

kГ

kaktys Германский... in Про разработку электроники
Defragmented Panda
т.е. я правильно понимаю, твое мнение отличается от мнения народа в ответах на сайтике?

и для удержания бОльшего напряжения ты предлагаешь коротить БЭ, так?

и их мнение может быть обосновано старыми транзисторами
в смысле ? где там такое написано ?
Банальный BD557 имеет Vebo- 5 Вольт всего
источник
18:03пожаловаться#13

DP

Defragmented Panda in Про разработку электроники
kaktys Германский
в смысле ? где там такое написано ?
Банальный BD557 имеет Vebo- 5 Вольт всего
@BeB00 Using base-emitter as a zenner diode can be pretty much legitimate. – fraxinus Aug 18 at 9:50
источник
18:05пожаловаться#14

kГ

kaktys Германский... in Про разработку электроники
Defragmented Panda
@BeB00 Using base-emitter as a zenner diode can be pretty much legitimate. – fraxinus Aug 18 at 9:50
Using base-emitter as a zenner diode - фраза ничего не говoрит ?
источник
18:06пожаловаться#15

DP

Defragmented Panda in Про разработку электроники
т.е. они имели ввиду не случай с замыканием базы-эмиттера а использование этого перехода отдельно. ну ок, спасибо
источник
18:09пожаловаться#16

Н

Николай in Про разработку электроники
нет, они использовали его как стабилитрон а не как диод
источник
18:09пожаловаться#17

DP

Defragmented Panda in Про разработку электроники
Николай
нет, они использовали его как стабилитрон а не как диод
ну вот про это и спрашиваю. в каких случаях транх работвет как зеннер и в каких как диод

(если замкнуть БЭ или если замкнуть БК)
источник
18:10пожаловаться#18

kГ

kaktys Германский... in Про разработку электроники
Defragmented Panda
т.е. они имели ввиду не случай с замыканием базы-эмиттера а использование этого перехода отдельно. ну ок, спасибо
со старыми транзисторами от скуки народ много трюков делал, какой то из КТ315 вполне как лавинный работал, а ля аналог динистора, я его использовал в отсутвии динисторов для запуска Роёра
источник
18:10пожаловаться#19

KM

Khasan Mamaev in Про разработку электроники
kaktys Германский
со старыми транзисторами от скуки народ много трюков делал, какой то из КТ315 вполне как лавинный работал, а ля аналог динистора, я его использовал в отсутвии динисторов для запуска Роёра
Я его и как варикап использовал)
источник
18:19пожаловаться#20
