Ну во первых искать где нужная тебе модель совпадает с реальной, а во вторых, если б модели более менее соответствовали реальности, то зачем производить измерительные приборы за 100500 баксов, а то и намного дороже...

Даже для пассивных цепей, не говоря о активных

Стоит самому создать модель, например на Питоне и симулировать каждую дырку в свое удовольствие

Работа в симуляторе далека от работы на макетке , и тем-более очень далека от реальной платы.

У СВЧ транзисторов работающих близко к своей граничной частоте часто в корпусе стоят элементы согласования со стандартным 50 Ом трактом. На таких частотах уже нельзя моделировать используя компоненты с сосредоточенными параметрами. Для симуляции же используют схемы замещения, которые строятся на основе тупо измерения параметров реального устройства в тракте. Это касается работы в режиме усиления (А, В и С) и генерации.
Для ключевого же режима расчет ведётся на основе времени включения, выключения, восстановления и ёмкостей (зарядов) переходов - для них понятие GBWP не имеют практического смысла

Для относительно низких частот рекомендуют использовать транзисторы с граничной частотой от 10х от верхней частоты полезного сигнала. И то нужно не забывать про характер падения усиления с частотой

При 50х частоты можно уже не думать и считать коэффициент усиления близким к значениям для постоянного тока

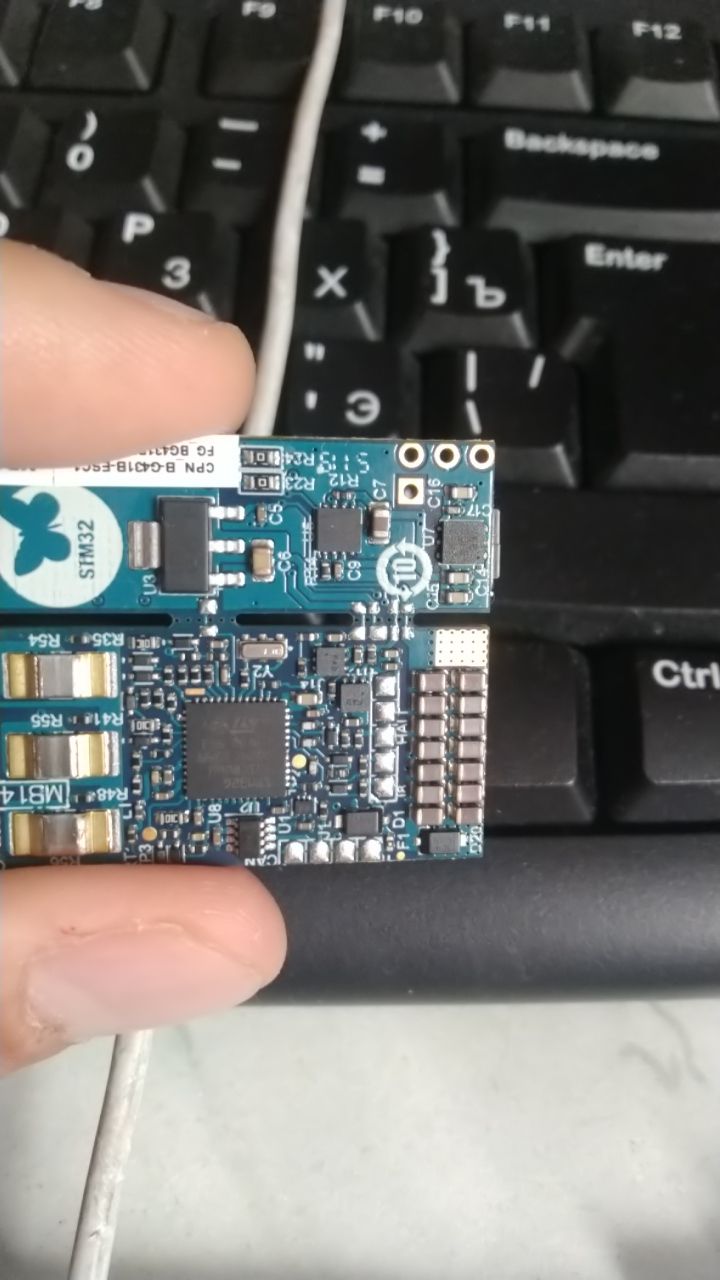

На платке драйвера есть 5 точек для подключения датчика холла/энкодера. Подскажите пожалуйста, какой разъем можно сюда поставить для удобства подключения? Есть ли какие то коннекторы для площадок? Для отверстий знаю, а для такого впервые ищу.

никаких особо нет, в смысле есть конечно smd коннекторы, но у них пины по сторонам, так что тут нежненько проводками только, потому что если штырьки припаять, то уже небольшая боковая нагрузка оторвет площадку от текстолита

Отстой(

ну почему, если оно в корпусе то бывают прижимные контакты, правда не в этом случае похоже

Нет, ты прав, подведу проводки, а с другой стороны к клеммной колодке.

И все это в какой-нибудь корпус

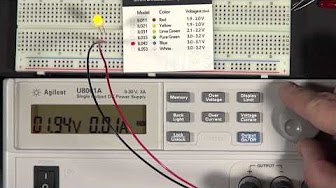

Рекомендую вот этот плейлист еще для наглядного понимания

https://www.youtube.com/playlist?list=PLowKtXNTBypETld5oX1ZMI-LYoA2LWi8D

Ну и весь канал хорош, посмотри список плейлистов. За одно и английский подтянешь

Благодарю=)

А кто видел эффективную реализацию фазолинейных FIRов на стм ках?

с учетом симметричности и двойными буферами?

А по русски?

есть такие цифровые фильтры - FIR

они довольно простые, но, чтобы их правильно реализовать есть куча разных хитростей

особенно, на непредназначенных под это архитектурах
