Это тоже самое что и в кубе? Там нельзя отфильтровать по наличию ножки VBAT?
Size: a a a
2020 August 10
B
Neo System
Это тоже самое что и в кубе? Там нельзя отфильтровать по наличию ножки VBAT?
Не совсем, но похоже.
Не, по ножке не фильтрует, увы.
Не, по ножке не фильтрует, увы.
7
Aleksandras Lomanovas

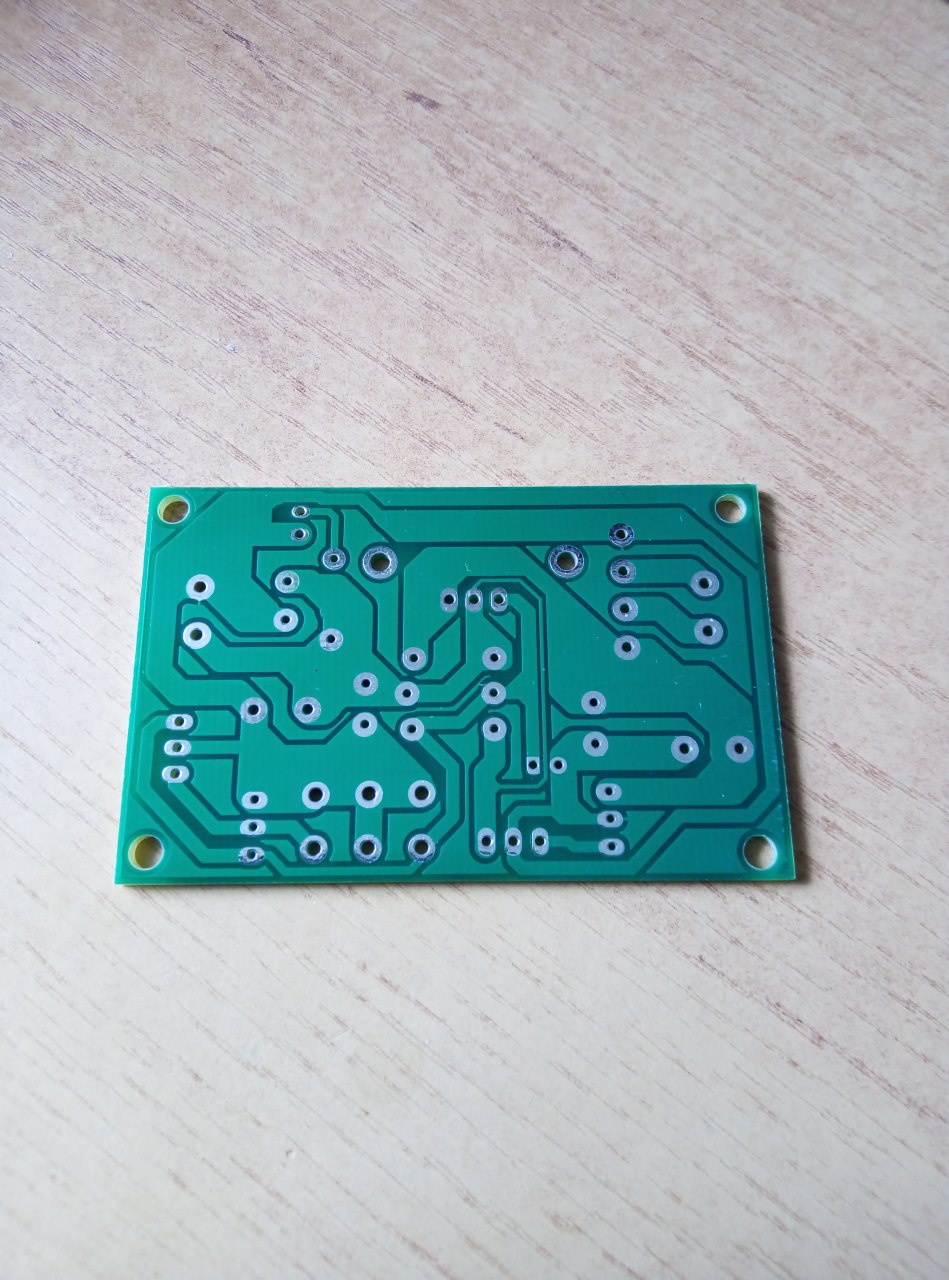

Я про собранную плату.
AL

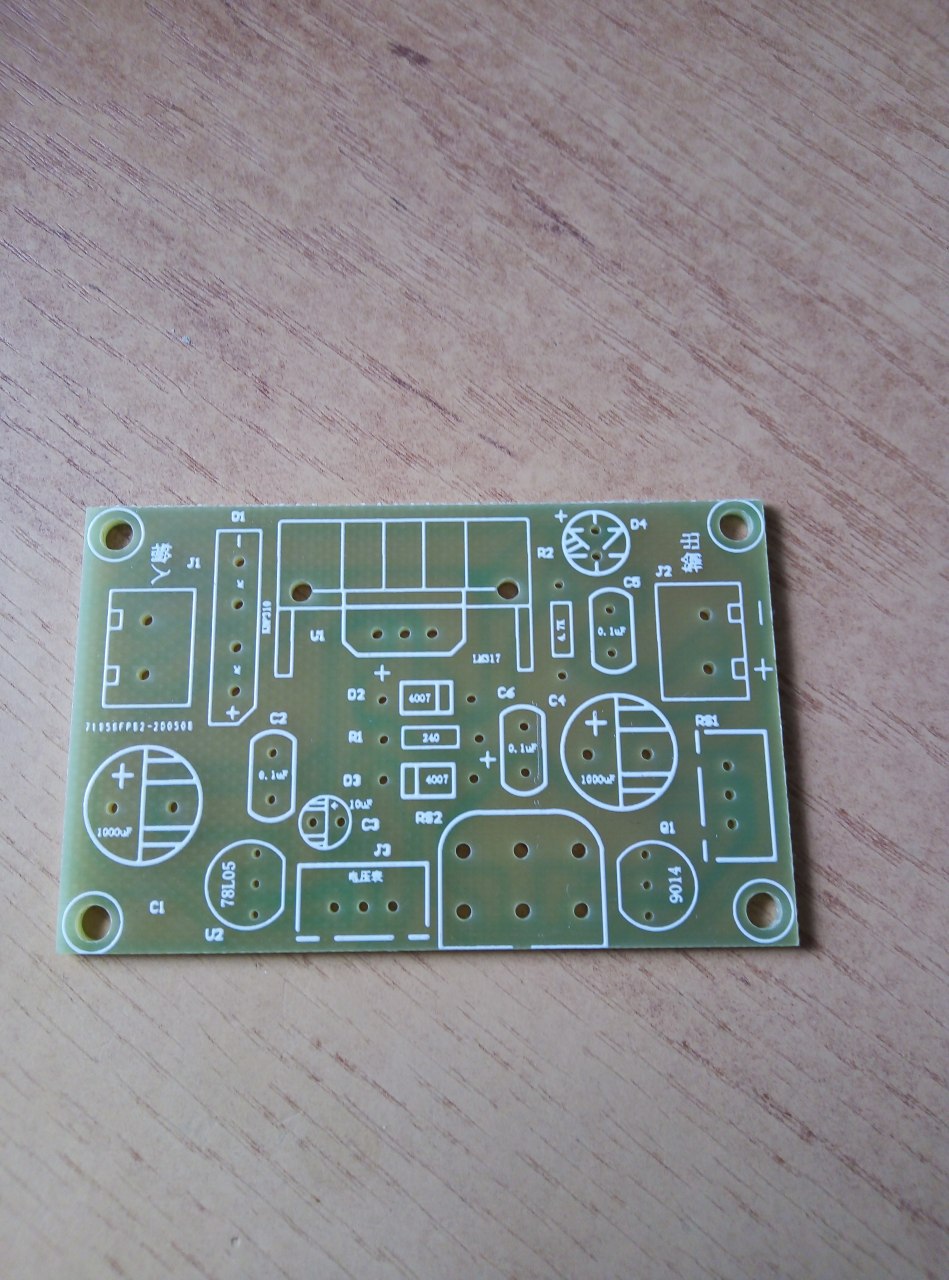

lm317 собранная плата
AL
AL
777Andrej
Я про собранную плату.

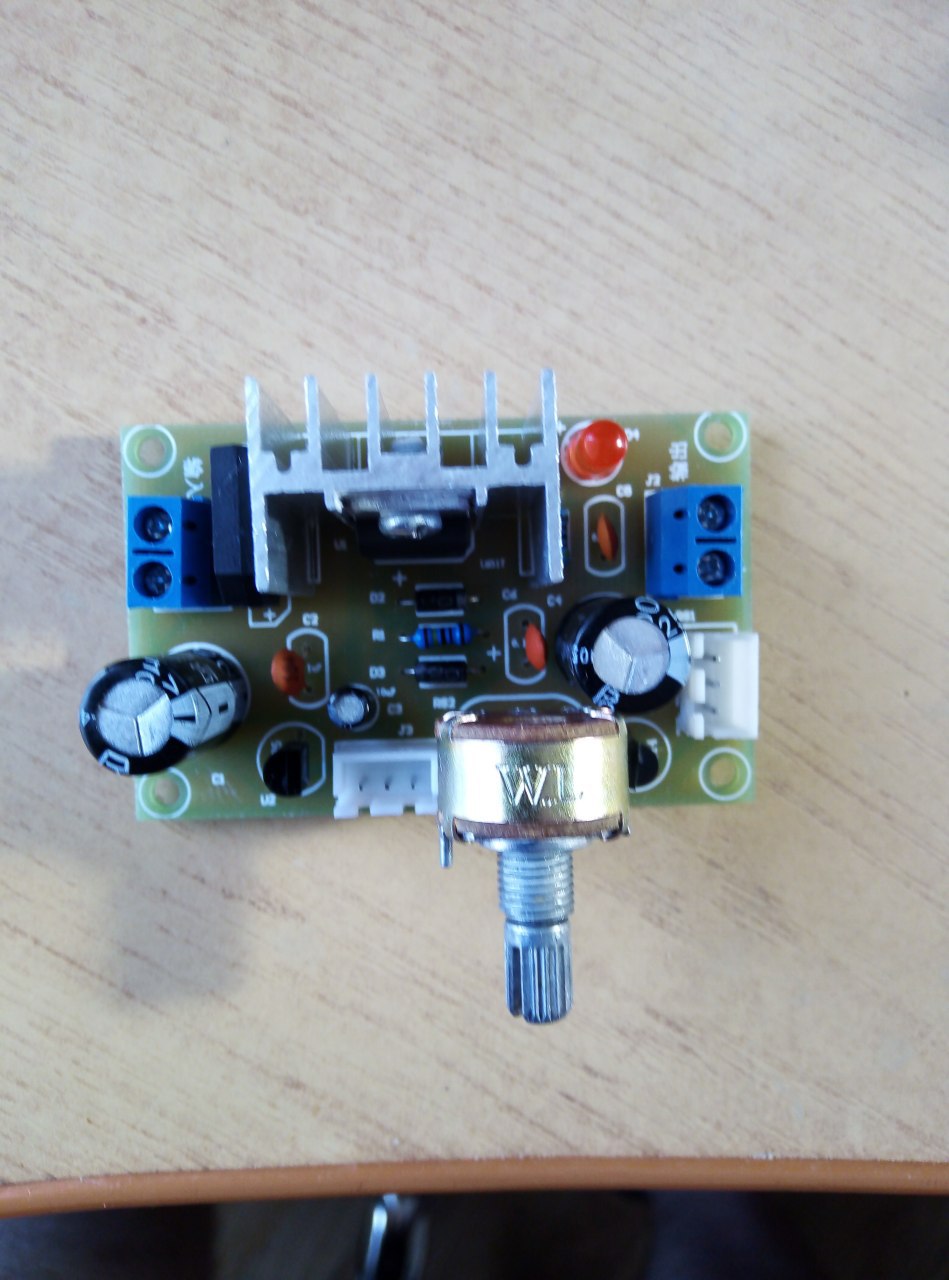

Выложил, спаяно вроде правильно, полярность конденсаторов сверена. С 9014 и 78л05 не ошибешься. На 78л05 напряжение 5.02в
f
Neo System
А сколько он интересно от CR2032 проработает? 🤔
С библиотекой сна, достаточно долго, главное разумно давать ему спать
i
Aleksandras Lomanovas

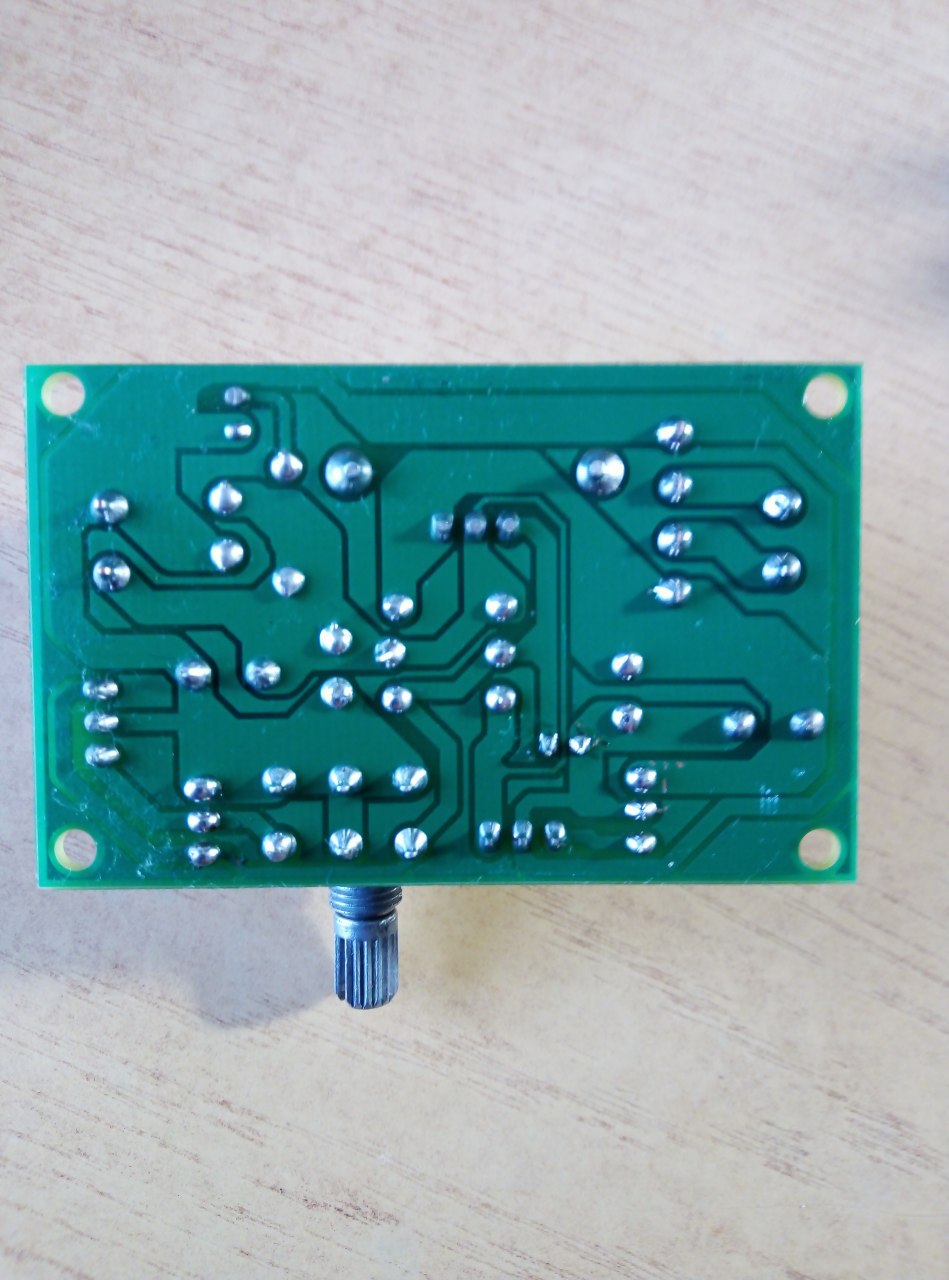

Мне кажется или ты диоды не правильно запаял. А не, правильно
kГ
Мне кажется или ты диоды не правильно запаял. А не, правильно
Правильно
AL
Мне кажется или ты диоды не правильно запаял. А не, правильно
LM317 не успевает срабатывать? Нагружал около 270мА. Работает.
https://www.google.ru/url?sa=t&rct=j&q=&esrc=s&source=web&cd=&cad=rja&uact=8&ved=2ahUKEwiUr9qdiJHrAhUtmYsKHZ81CBAQwqsBMAB6BAgLEAQ&url=https%3A%2F%2Fwww.youtube.com%2Fwatch%3Fv%3DGxPwMIzQ67U&usg=AOvVaw1suBjKdrgR2qbnSetu3EWW
https://www.google.ru/url?sa=t&rct=j&q=&esrc=s&source=web&cd=&cad=rja&uact=8&ved=2ahUKEwiUr9qdiJHrAhUtmYsKHZ81CBAQwqsBMAB6BAgLEAQ&url=https%3A%2F%2Fwww.youtube.com%2Fwatch%3Fv%3DGxPwMIzQ67U&usg=AOvVaw1suBjKdrgR2qbnSetu3EWW
AL
Такая же, идентифицируется как подделка. Кому верить?
Н
Aleksandras Lomanovas
фото
У тебя плата не соответствует схеме. На плате один потенциометр закорочен полностью.
AL
Извините, забыл сказать, для него отдельное гнездо, белое с тремя штырками, рядом с клеммами выходного напряжения. А на самом сдвоенном потенциометре один потенциометр не используется
Н
тогда один потенциометр будет мешать второму.
DP
В даташитах к индукторам указывается Q-factor и частота. Как это связано с максимальной индуктивностью LC контура?
Например Q factor индуктора 30 на частоте 10мгц.
А если его сделать частью LC контура на 1мгц, ситая что конденсатор идеален, какой будет Q factor этого контура? 3 (потому что частота ниже резонансной индуктора). 30 (потому что конденсатор доводит индуктор до резонанса). 300 (потому что считается как bandwidth-gain-product, и на низких частотах паразитическая емкость индуктора не важна а потери на гистерезис с частотой сильно падают)
Например Q factor индуктора 30 на частоте 10мгц.
А если его сделать частью LC контура на 1мгц, ситая что конденсатор идеален, какой будет Q factor этого контура? 3 (потому что частота ниже резонансной индуктора). 30 (потому что конденсатор доводит индуктор до резонанса). 300 (потому что считается как bandwidth-gain-product, и на низких частотах паразитическая емкость индуктора не важна а потери на гистерезис с частотой сильно падают)
DP
В даташитах к индукторам указывается Q-factor и частота. Как это связано с максимальной индуктивностью LC контура?
Например Q factor индуктора 30 на частоте 10мгц.
А если его сделать частью LC контура на 1мгц, ситая что конденсатор идеален, какой будет Q factor этого контура? 3 (потому что частота ниже резонансной индуктора). 30 (потому что конденсатор доводит индуктор до резонанса). 300 (потому что считается как bandwidth-gain-product, и на низких частотах паразитическая емкость индуктора не важна а потери на гистерезис с частотой сильно падают)
Например Q factor индуктора 30 на частоте 10мгц.
А если его сделать частью LC контура на 1мгц, ситая что конденсатор идеален, какой будет Q factor этого контура? 3 (потому что частота ниже резонансной индуктора). 30 (потому что конденсатор доводит индуктор до резонанса). 300 (потому что считается как bandwidth-gain-product, и на низких частотах паразитическая емкость индуктора не важна а потери на гистерезис с частотой сильно падают)
Индуктор, на 10мгц имеет Q-factor 30. В составе LC контура на 1мгц, с идеальным конденсатором, Q-factor будет ...
Анонимный опрос
Проголосовало: 11Н
В даташитах к индукторам указывается Q-factor и частота. Как это связано с максимальной индуктивностью LC контура?
Например Q factor индуктора 30 на частоте 10мгц.
А если его сделать частью LC контура на 1мгц, ситая что конденсатор идеален, какой будет Q factor этого контура? 3 (потому что частота ниже резонансной индуктора). 30 (потому что конденсатор доводит индуктор до резонанса). 300 (потому что считается как bandwidth-gain-product, и на низких частотах паразитическая емкость индуктора не важна а потери на гистерезис с частотой сильно падают)
Например Q factor индуктора 30 на частоте 10мгц.
А если его сделать частью LC контура на 1мгц, ситая что конденсатор идеален, какой будет Q factor этого контура? 3 (потому что частота ниже резонансной индуктора). 30 (потому что конденсатор доводит индуктор до резонанса). 300 (потому что считается как bandwidth-gain-product, и на низких частотах паразитическая емкость индуктора не важна а потери на гистерезис с частотой сильно падают)
Добротность (Q-фактор) - это отношение реактивного сопротивления к активному. Без данных про индуктивность и емкость контура посчитать его добротность невозможно.
P.S. скажи какой контур хоть? Последовательный или параллельный?
P.S. скажи какой контур хоть? Последовательный или параллельный?
DP
Добротность (Q-фактор) - это отношение реактивного сопротивления к активному. Без данных про индуктивность и емкость контура посчитать его добротность невозможно.
P.S. скажи какой контур хоть? Последовательный или параллельный?
P.S. скажи какой контур хоть? Последовательный или параллельный?
индуктивность известна (около 1мкГн в данном случае). Емкость тоже можно рассчитать из этого, 250пФ, последовательное сопротивление 2Ом (включает потери на гистерезис на 10мгц)
Н
какой контур?
DP
какой контур?
последовательный
