Byte in Про разработку электроники

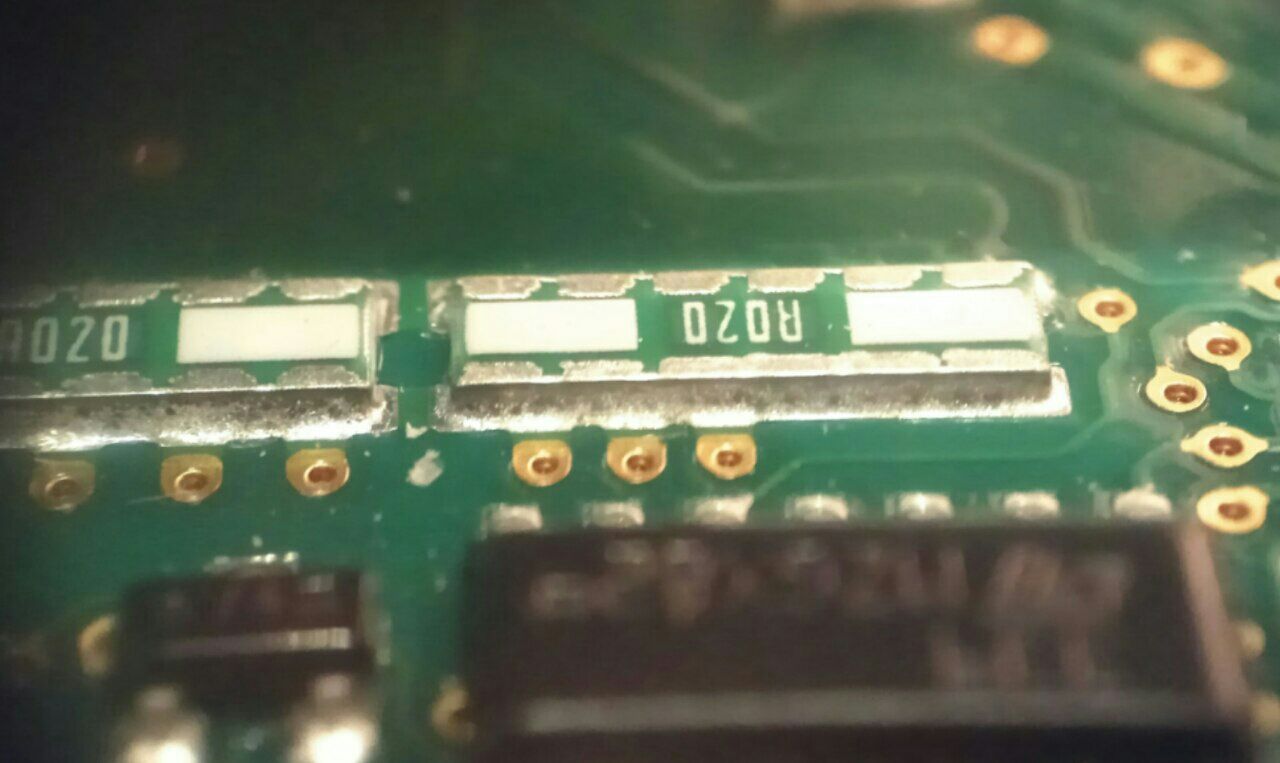

Подскажите производителя/партнамбер , если кто ведает. Судя по всему — как токоизмерительные шунты используются.
источник

w

woddy in Про разработку электроники
измерь размеры и ищи
источник

w

woddy in Про разработку электроники
похож на 1225 но не оно
источник

w

woddy in Про разработку электроники
если для ремонта - ищи любой 0.02ом который влезет. если для своих разработок -  то закладывать такое не разумно
источник

w

woddy in Про разработку электроники
или параллельно 5шт 0.1ом запаять
источник

Н

Николай in Про разработку электроники
Byte
Подскажите производителя/партнамбер , если кто ведает. Судя по всему — как токоизмерительные шунты используются.
источник

B

Byte in Про разработку электроники
О, благодарю! То, что нужно, в точку.
источник

DP

Defragmented Panda in Про разработку электроники
kicad может проанализировать схему и выдать ее s-parameters? или какая-то другая программа? qucs?

целой группы элементов. хотя бы пассивных. хотя бы two port. хотя бы на 1 частоте. хотя бы через встроенный редактор формул.

без учета геометрии (даны емкости и индуктивности и сопротивления)
источник

B

Byte in Про разработку электроники
Перенёс в @ru_arduino.
источник

B

Byte in Про разработку электроники
Defragmented Panda
kicad может проанализировать схему и выдать ее s-parameters? или какая-то другая программа? qucs?

целой группы элементов. хотя бы пассивных. хотя бы two port. хотя бы на 1 частоте. хотя бы через встроенный редактор формул.

без учета геометрии (даны емкости и индуктивности и сопротивления)
Kicad СЛЕГКА не про это, но там SPICE-симуляция внешняя есть. Но S-параметры не умеет, насколько помню.
LTSpice S11 может нарисовать, гарантированно, про остальные не скажу.
Лучше что-то специализированное глянуть.

Здесь, например: https://www.rfpage.com/free-tools-to-analyze-and-plot-s-parameters-file/

Ну или крайне тяжелая артиллерия а-ля Cadence/Simulink.
источник

AL

Aleksandras Lomanova... in Про разработку электроники

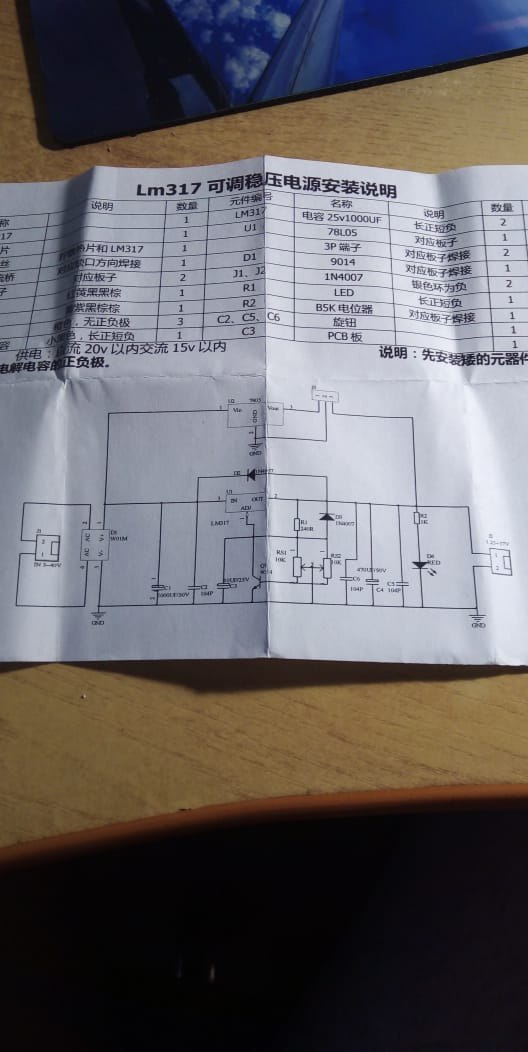

схема регулятора напряжения на LM317
источник

AL

Aleksandras Lomanova... in Про разработку электроники
Когда резко выворачиваю потенциометр в начало на выходе лм317 напряжение не падает. Где проблема?
источник

DT

Dmitry Teh in Про разработку электроники
в ёмкости конденсатора, которая разражается на мелкую нагрузку?
источник

AL

Aleksandras Lomanova... in Про разработку электроники
имеется ввиду выходной на 1000мк или 10мк между э и к транзистора?
источник

DP

Defragmented Panda in Про разработку электроники
Byte
Kicad СЛЕГКА не про это, но там SPICE-симуляция внешняя есть. Но S-параметры не умеет, насколько помню.
LTSpice S11 может нарисовать, гарантированно, про остальные не скажу.
Лучше что-то специализированное глянуть.

Здесь, например: https://www.rfpage.com/free-tools-to-analyze-and-plot-s-parameters-file/

Ну или крайне тяжелая артиллерия а-ля Cadence/Simulink.
спасибо. значит таки qucs
источник

AL

Aleksandras Lomanova... in Про разработку электроники
простите, схема указывает на 470мкф, на деле 1000мкф выходной электролит
источник
2020 August 10

PS

Peter S in Про разработку электроники
Aleksandras Lomanovas
Когда резко выворачиваю потенциометр в начало на выходе лм317 напряжение не падает. Где проблема?
на нагрузке? какой?
источник

AL

Aleksandras Lomanova... in Про разработку электроники
Peter S
на нагрузке? какой?
Без нагрузки вращал. Там один потенциометр, второго нету. Вы хотите сказать, что при нагрузке такого эффекта небудет?
источник

PS

Peter S in Про разработку электроники
Именно. Нагрузи килоом, поиграй.
источник

AL

Aleksandras Lomanova... in Про разработку электроники
Peter S
Именно. Нагрузи килоом, поиграй.
Нагрузил 500ом, но эффект остался
источник
