D
а LDO — вообще один корпус.
в два:
два резистора
резистор и стабилитрон
в два:
два резистора
резистор и стабилитрон

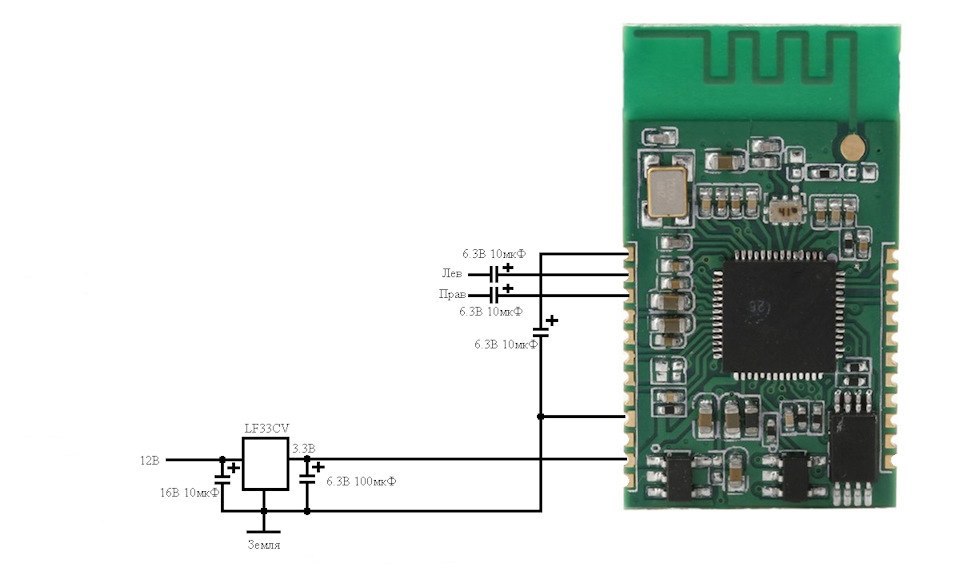

мне попроще в плане типа деталей, блютуз запитать надо, а он хочет литий на вход
Size: a a a
2020 July 13
D
резистор и стабилитрон интересно, но по току хз что там
D
а ldo на 4.2 если и бывают, мне не достать
DT
B
а ldo на 4.2 если и бывают, мне не достать
LDO на 3.3 и диод ему в «общий». Где-то 4 и получишь.
DT
LDO на 3.3 и диод ему в «общий». Где-то 4 и получишь.
а не удвоенный «плюс»?
т.е. 3.3 + 0.7*2 = 4.7
т.е. 3.3 + 0.7*2 = 4.7
D
LDO на 3.3 и диод ему в «общий». Где-то 4 и получишь.
да, думал, про это
D
а не удвоенный «плюс»?
т.е. 3.3 + 0.7*2 = 4.7
т.е. 3.3 + 0.7*2 = 4.7
нет, не удвоенный
D
просто лдо под рукой вроде бы нет
D
надо кстати проверить, мож ему и 3.3 просто хватит
DT

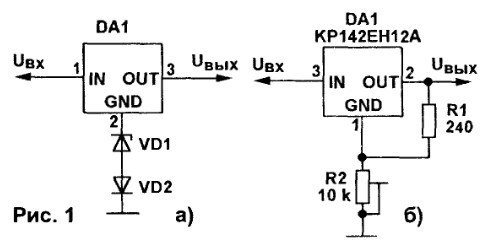

При этом средний ее вывод отсоединяют от общего провода и в разрыв включают стабилитрон, диод или цепочку из них (рис.1а) с напряжением стабилизации, равным разности между требуемым и выходным напряжением ИМС при стандартной схеме включения. Стабилитроны включают при большой разности напряжений, диоды — при малой
а, да. ошибся
а, да. ошибся
D
вроде юзают просто с 3.3, надо было задать нужный вопрос)
yp
Дело в том что 3608 вокруг как мусора, и цена ± такая же
сделай сепик на 3608 и будет тебе счастье
2020 July 14
ꟿ
Посдкажите мне нужно сделать простой фонарик мигающий, Но мощный. Можете подсказать ресурс где можно изучить схемы подобной приблуды, я новичок во всем этом
DP
Посдкажите мне нужно сделать простой фонарик мигающий, Но мощный. Можете подсказать ресурс где можно изучить схемы подобной приблуды, я новичок во всем этом
555 для генератора имиульсов
силовой транзистор для управления светодиодом
стабилизатор тока чтобы не сжечь светодиод
гуглить все эти термины и их комбинации
силовой транзистор для управления светодиодом
стабилизатор тока чтобы не сжечь светодиод
гуглить все эти термины и их комбинации
ꟿ
555 для генератора имиульсов
силовой транзистор для управления светодиодом
стабилизатор тока чтобы не сжечь светодиод
гуглить все эти термины и их комбинации
силовой транзистор для управления светодиодом
стабилизатор тока чтобы не сжечь светодиод
гуглить все эти термины и их комбинации
Ага спасибо!
ꟿ
А если ещё батарея будет простенькая? Её жизнь должна быть не долгой
DP
добавить boost converter
ꟿ
Подскажите, а Instantaneous discharge current наверное очень плохо для ли-оинного аккумулятора?
YG
Народ, кто использует altium designer? Я первый раз установил его, но оказалось что тут по умолчанию практически отсутствуют библиотечные компоненты. Где вы берете полноценные библиотеки к нему? Не сами же все рисуете..
