Proskit 1PK-125T ?
ага, тока чутка его надфилем подправил, чтоб поострей был, и им паяю все, вообще все.
Size: a a a
2020 July 13
AS
К вопросу о начинающих и боязни использования компонентов и партов с Алишки, или как собственно у этих самых начинающих рождаются фобии и паранойя…
AS

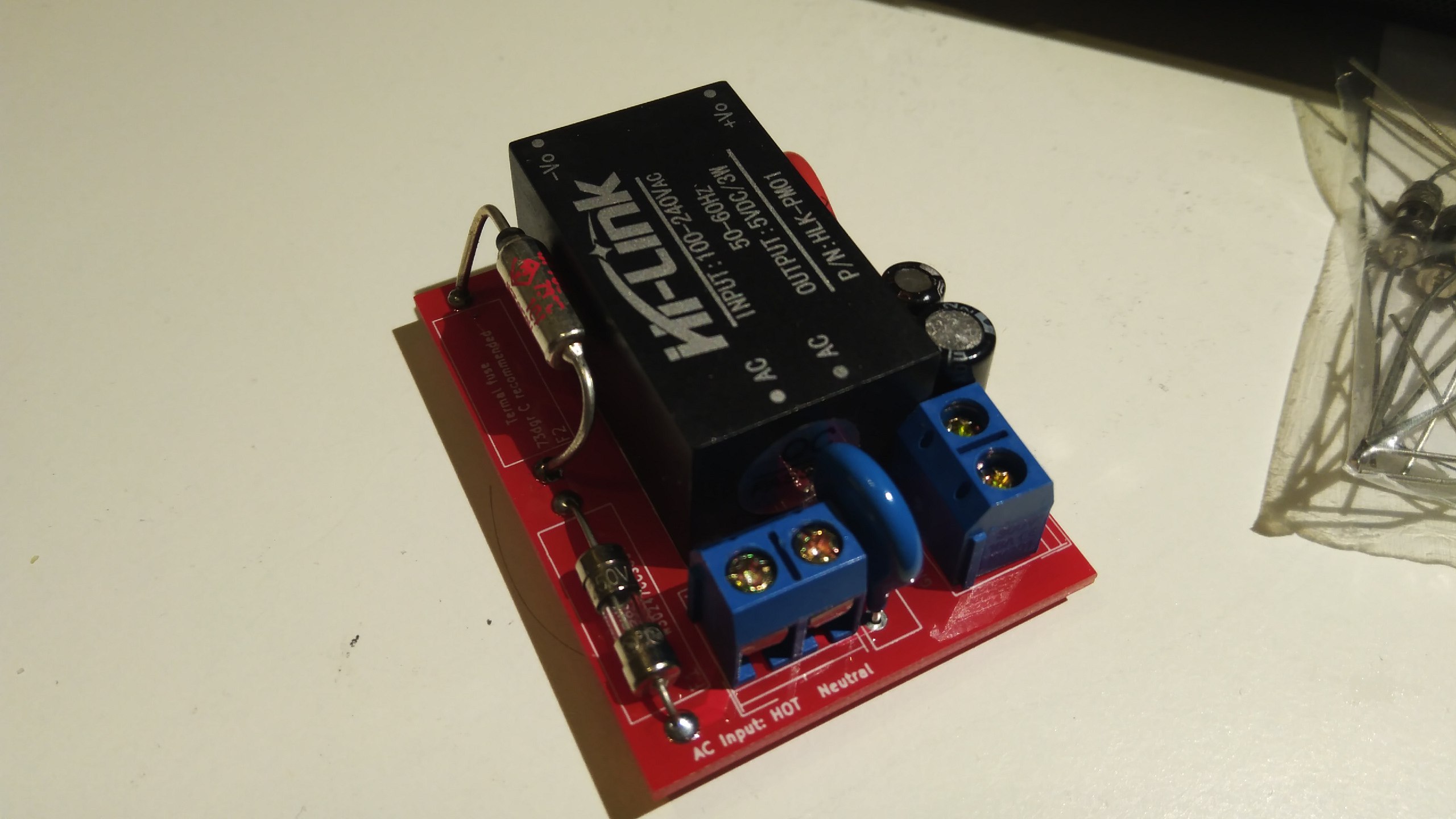

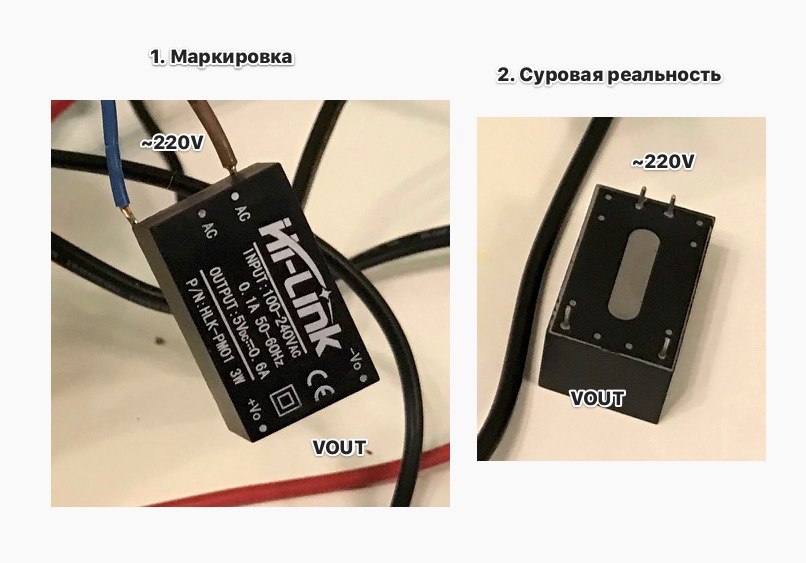

В свой первый проект на ESP два года назад я очень хотел воткнуть вот это в качестве питания от сети. Читал/смотрел что эти AC-DC модули вроде бы безопасны и все такое, но отчего-то на трех из десяти модулей, который пришли с Али - была тупо неверно нанесена маркировка, скорее всего просто неверно размещена платка под заливку компаундом. И соответственно при первом же пробном подключении был большой БУМ, немного дыма и кирпичи :)
AS
После этого, я обкакавшись на Али больше ничего связанное с высоким напряжением и критичными задачами не беру :(
i
Я вообще не понимаю логику того кто разводил плату, 220 между собой ближе сделаны чем выход
AS
Использую только модули от Mean-Well, что составляет 90% стоимости от любой поделки
AS
Я вообще не понимаю логику того кто разводил плату, 220 между собой ближе сделаны чем выход
На это то и повелся при испытании модуля… вроде бы ноль да фаза подальше должна быть, но пины по геометрии не сходились, хотя написано было AC :)
AS
Здесь народ проводил испытания этих модулей и по итогу все сошлись к тому что если это оригинал то при доп защите можно использовать
AS
Мой опыт конечно не показательный, но ИМХО про сомнения Макса - ко всему на Али стоит относиться с подозрением по умолчанию
MT
И нет переживаний? К тому же питаете от сети?
DN
Всем привет. Есть 2 платы, которые хотят 3.3V (они между собой по spi взаимодействуют, если это важно). Хочу запитать их от аккумулятора. Посмотрел, что аккумы обычно 3.7V. Как правильно запитать эти платы от аккумулятора? Подозреваю, что есть готовые решения. Из нюансов, хотелось бы чтобы "решение" могло вписаться в круг диаметром 45мм. И чтобы легко можно было зарядить аккумулятор. В идеале какой-нибудь microUSB или type-с прям на месте, если это не увеличит "решение".
AN
Всем привет. Есть 2 платы, которые хотят 3.3V (они между собой по spi взаимодействуют, если это важно). Хочу запитать их от аккумулятора. Посмотрел, что аккумы обычно 3.7V. Как правильно запитать эти платы от аккумулятора? Подозреваю, что есть готовые решения. Из нюансов, хотелось бы чтобы "решение" могло вписаться в круг диаметром 45мм. И чтобы легко можно было зарядить аккумулятор. В идеале какой-нибудь microUSB или type-с прям на месте, если это не увеличит "решение".
Литий-ионные аккумы ~4.2v в полностью заряженном состоянии
AN
а 3.3 делается стабилизатором напряжения наподобии ams1117-3.3 и парой фильтрующих конденсаторов
DN
Литий-ионные аккумы ~4.2v в полностью заряженном состоянии
Да, насколько я понял, на наих пишут 3.7v, а по факту там диапазон в зависмости от уровня заряда
AN
Да, насколько я понял, на наих пишут 3.7v, а по факту там диапазон в зависмости от уровня заряда
ага. Разные дивайсы сажают до разного уровня. Мобильные литий-полимерные до около 3.7 и высаживают
AN
В итоге. Гугли:
- TP4056 - примитивная, но надёжная зарядка литий-иона
- AMS1117-3.3 или аналоги, подбирается по требуемому току нагрузки. Вешается на выход с парой фильтрующих кондёров, и с него же и кушают твои потребители.
Набор копеечный и вседоступный
- TP4056 - примитивная, но надёжная зарядка литий-иона
- AMS1117-3.3 или аналоги, подбирается по требуемому току нагрузки. Вешается на выход с парой фильтрующих кондёров, и с него же и кушают твои потребители.
Набор копеечный и вседоступный
