Опту класть и забыть про ЭМС
А экран в итоге только с одной стороны обжимать? По идее, на пс контур заземления..
Size: a a a
2020 May 27
A
А экран в итоге только с одной стороны обжимать? По идее, на пс контур заземления..
Контур тоже имеет не нулевое сопротивление, также на ПС бывают немалые токи при замыкании на землю, которые протекают по этому заземлению.
Ну а дальше сопротивление умножаем на ток....
Ну а дальше сопротивление умножаем на ток....
AI
Вообще отрезать и фольгу, и экран и проволочку?))
A
Вообще отрезать и фольгу, и экран и проволочку?))
Если применять медный Ethernet в пределах одного помещения, то будет некритично - хоть с одной стороны заземлять хоть с двух.
А если делать какие-то протяженные сегменты и, особенно, выводить кабель на улицу, то и заземление не спасет
А если делать какие-то протяженные сегменты и, особенно, выводить кабель на улицу, то и заземление не спасет
A
A
Вот это любопытно
ИЛ

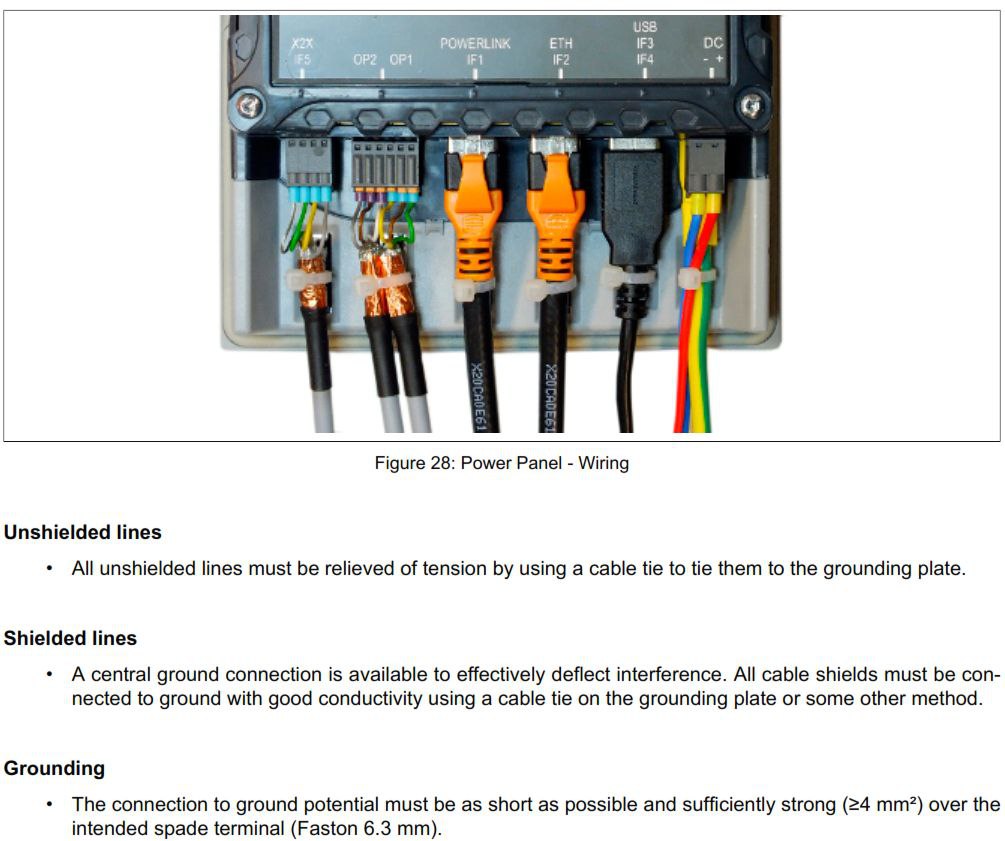

Вот такие извращения тоже встречаются, когда экран из фольги монтажной стяжкой (галстуком) рекомендуют прикреплять к заземляющей гребёнке самой панели.
A
Вот такие извращения тоже встречаются, когда экран из фольги монтажной стяжкой (галстуком) рекомендуют прикреплять к заземляющей гребёнке самой панели.
Почему извращения? Нормальное решение, чтобы обеспечить надежный контакт и не повредить экран
ИЛ
При этом саму фольгу еще нужно наружу выворачивать.
A
При этом саму фольгу еще нужно наружу выворачивать.
Чтобы оболочка кабеля выступала подложкой
ИЛ
Круто! Таких решений раньше не встречал.
A

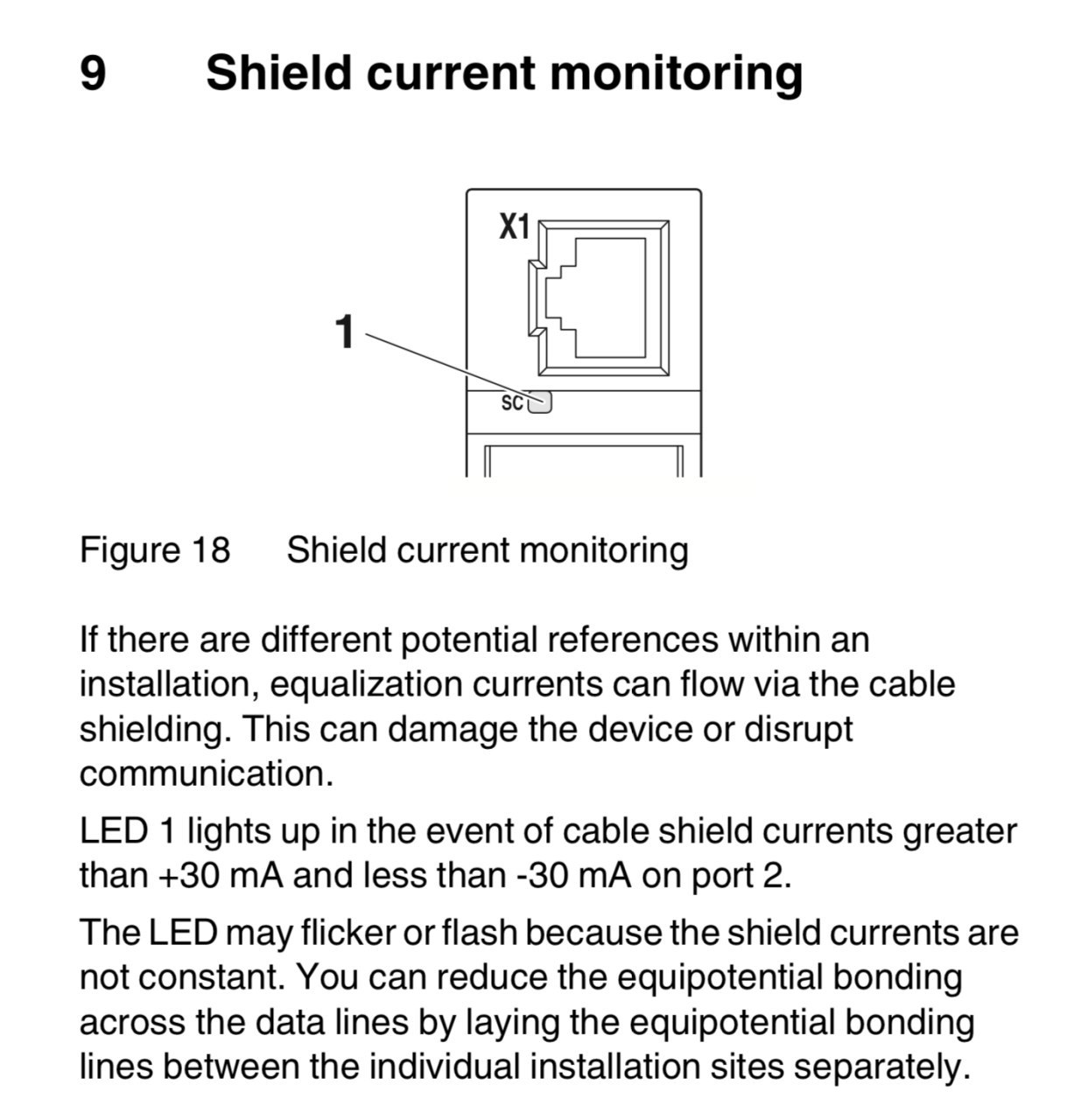

Ну опять же, советуют сделать выравнивание потенциалов и не мучать экран кабеля
VM
Контур тоже имеет не нулевое сопротивление, также на ПС бывают немалые токи при замыкании на землю, которые протекают по этому заземлению.
Ну а дальше сопротивление умножаем на ток....
Ну а дальше сопротивление умножаем на ток....
У меня как то в практике был случай, когда люди прикрутили на стяжках кабель витуху к опуску молниезащиты. Потом очень удивлялись, почему при грозе дым оранжевый из устройства пошел и оно отключилось. :)
VM
Вообщем папу они в тот раз так и не выбрали. Дым был оранжевый :)
A
Vladislav Maslov
Вообщем папу они в тот раз так и не выбрали. Дым был оранжевый :)
ОРУ в голос
VM
Ну опять же, советуют сделать выравнивание потенциалов и не мучать экран кабеля
Выравнивание или уравнивание? Предполагаю, что все же уравнивание.
A
Есть гальваническая развязка, но что-то мне подсказывает, что дешевле и эффективнее просто на оптику перейти: https://www.phoenixcontact.com/online/portal/us/?uri=pxc-oc-itemdetail:pid=2313915&library=usen&pcck=P-08-10-05-02&tab=1&selectedCategory=ALL
VM
ПУЭ:
1.7.32. Уравнивание потенциалов — электрическое соединение проводящих частей для достижения равенства их потенциалов.
1.7.33. Выравнивание потенциалов — снижение разности потенциалов (шагового напряжения) на поверхности земли или пола при помощи защитных проводников, проложенных в земле, в полу или на их поверхности и присоединенных к заземляющему устройству, или путем применения специальных покрытий земли.
1.7.32. Уравнивание потенциалов — электрическое соединение проводящих частей для достижения равенства их потенциалов.
1.7.33. Выравнивание потенциалов — снижение разности потенциалов (шагового напряжения) на поверхности земли или пола при помощи защитных проводников, проложенных в земле, в полу или на их поверхности и присоединенных к заземляющему устройству, или путем применения специальных покрытий земли.
A
Vladislav Maslov
Выравнивание или уравнивание? Предполагаю, что все же уравнивание.
Да, уравнивание.
