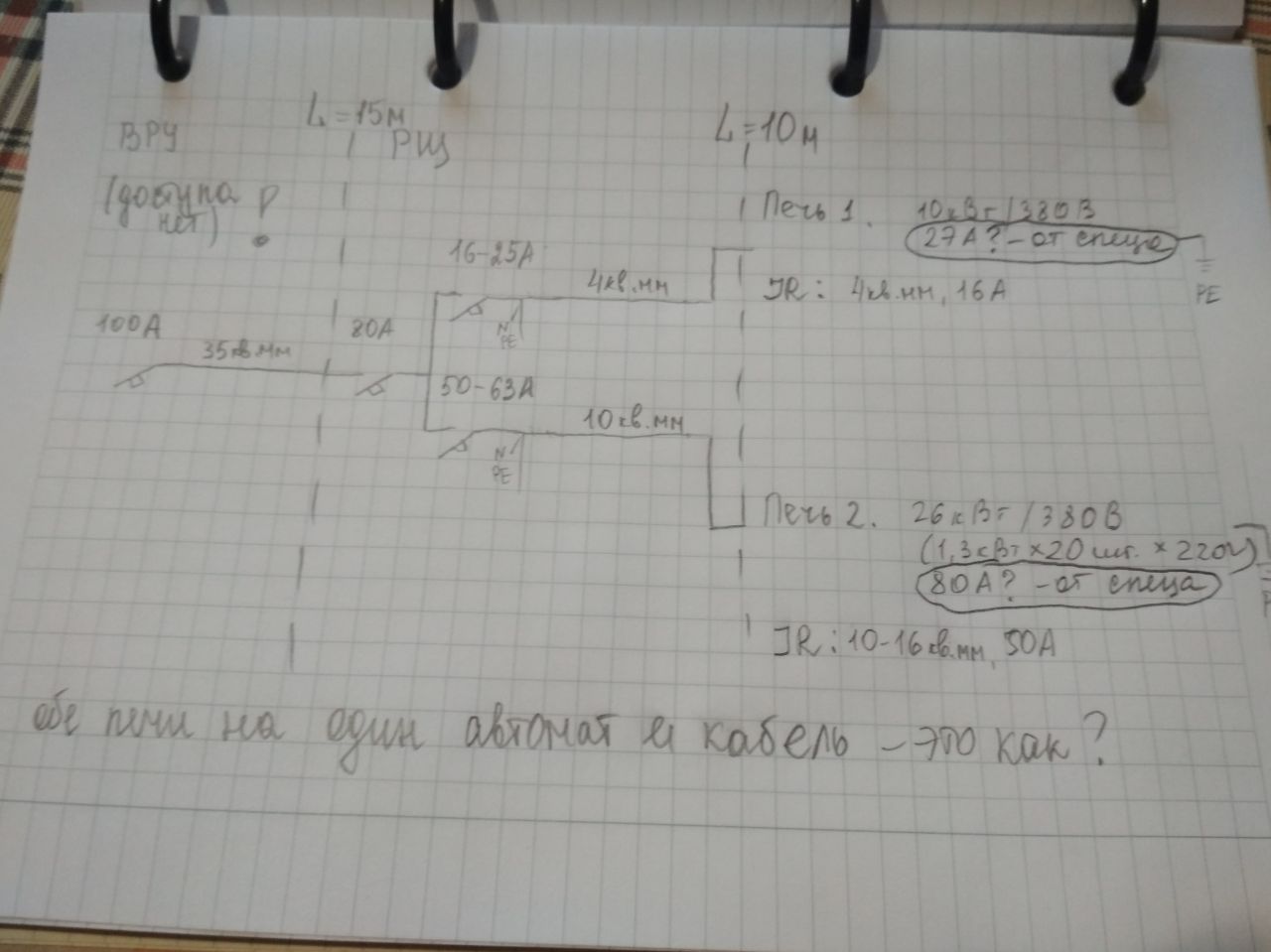

Для печи 10кВт/380 кабель сечением 4кв.мм (медь) 16А, для 26кВт/380 (~1.3кВт*7 шт.= 9.1кВт, предполагаю, что 20 шт. распределены равномерно по фазам) 10-16 кв.мм, 50А

Я бы так заложила. 4кв.мм, а не 2.5, чтобы по необходимости, можно было заменить автомат на 20/25А

Так и посчитал. Но у меня основной вопрос по прокладке и сечению при условиях прокладки был. И селективности. Доступа в ВРУ не будет. Поэтому три автомата.

Задача - не тратить лишнего. Денег лишних нет. От слова совсем.

Если честно, не рекомендую там спрашивать и верить ответу, если только не автор канала отвечает или даёт ссылку на блог... Либо троли, либо совсем швах. Единицы грамотных людей отвечают редко. Чат-гомеопатия по электрике, но это моё личное мнение

Есть там несколько человек. Практически у меня схема эта отработана уже ранее была. это новое оборудование. Сейчас засяду за старые учебники и попробую проверить вручную все. Может даже страничка еще одна к EIG родится.

Могу предложить такой вариант, с учётом данных из чата электрики. Меня теперь смущает 27 и 80А от некоего спеца. Это их опытное? Или что, откуда данные? Что за спец?

техдиректор.

50-63 ампера, так все таки 50 или 63.. Мы по теплу должны расцепить так то или нет..Либо по току будем?

Тепловой расцепитель - обеспечивает защиту только от перегрузок по току.

Электромагнитный расцепитель - обеспечивает защиту только от коротких замыканий.

Термо-магнитный (магнитотермический, комбинированный) расцепитель - состоит из двух типов расцепителей - теплового и электромагнитного.  Обеспечивает защиту как от перегрузки по току так и от коротких замыканий.

Термо-магнитный (магнитотермический, комбинированный) расцепитель, с защитой от токов утечек - кроме защиты от перегрузок и коротких замыканий обеспечивает защиту людей и электроустановок от замыкания на землю.

Электронный расцепитель (электронный блок защиты - Overcurrent Release)  - (в зависимости от исполнения) обеспечивает максимальное количество типов защит.

Ответ на вопрос "так всё таки" зависит от реальных параметров печей. 16 или 27? 50 или 80?

Время-токовые характеристики (ВТХ) автоматических выключателей | Заметки электрика
http://zametkielectrika.ru/vremya-tokovye-xarakteristiki-avtomaticheskix-vyklyuchatelej/

Директор все таки не электрик. Я полностью пока согласен с вашим расчетом, хотя и считал это все в институте 15 лет назад...

Если говорим о модульных аппаратах

конечно о них

Вот представьте себе, что кабель сечением 2,5 кв.мм Вы защищаете автоматом на 20 (А). Вдруг по некоторым причинам Вы перегрузили линию до 29 (А). Автомат 20 (А) может не отключаться в течение целого часа, а по кабелю будет идти ток, который в значительной мере превышает его длительно-допустимый ток (25 А). За это время кабель сильно нагреется и расплавится, что может привести к пожару или короткому замыканию. А если еще учесть то, что в последнее время производители кабельной продукции преднамеренно занижают сечения жил, то ситуация тем более усугубляется.

Я вот об этом и хотел пообщаться.

Поищите кого-то из эксплуатации, техника из службы гл.энергетика. Были случаи, когда техдиректор: "ничего нет, примерно так", а у дедушки-техника в подвальчике любовно храняться все чертежи с пометками в единственном бумажном экземпляре

Лично я рекомендую защищать кабели следующим образом:

1,5 кв.мм — защищаем автоматом на 10 (А)
2,5 кв.мм —  защищаем автоматом на 16 (А)
4 кв.мм —  защищаем автоматом на 20 (А) и 25 (А)
6 кв.мм —  защищаем автоматом на 25 (А) и 32 (А)
10 кв.мм — защищаем автоматом 40 (А)
16 кв.мм — защищаем автоматом 50 (А)
