Ибо если подключено несколько central, то они все должны пакет получить, если pairing прошел у девайсов
DL
Та да, но вот она прям совсем не вписывается в логику архитектуры... Совсем не удобно с ними работать так
DL
Ибо если подключено несколько central, то они все должны пакет получить, если pairing прошел у девайсов
Просто не логично, что все действия я могу производить отдельно с каждым централом, а вот отправлять нотификации только всем
R

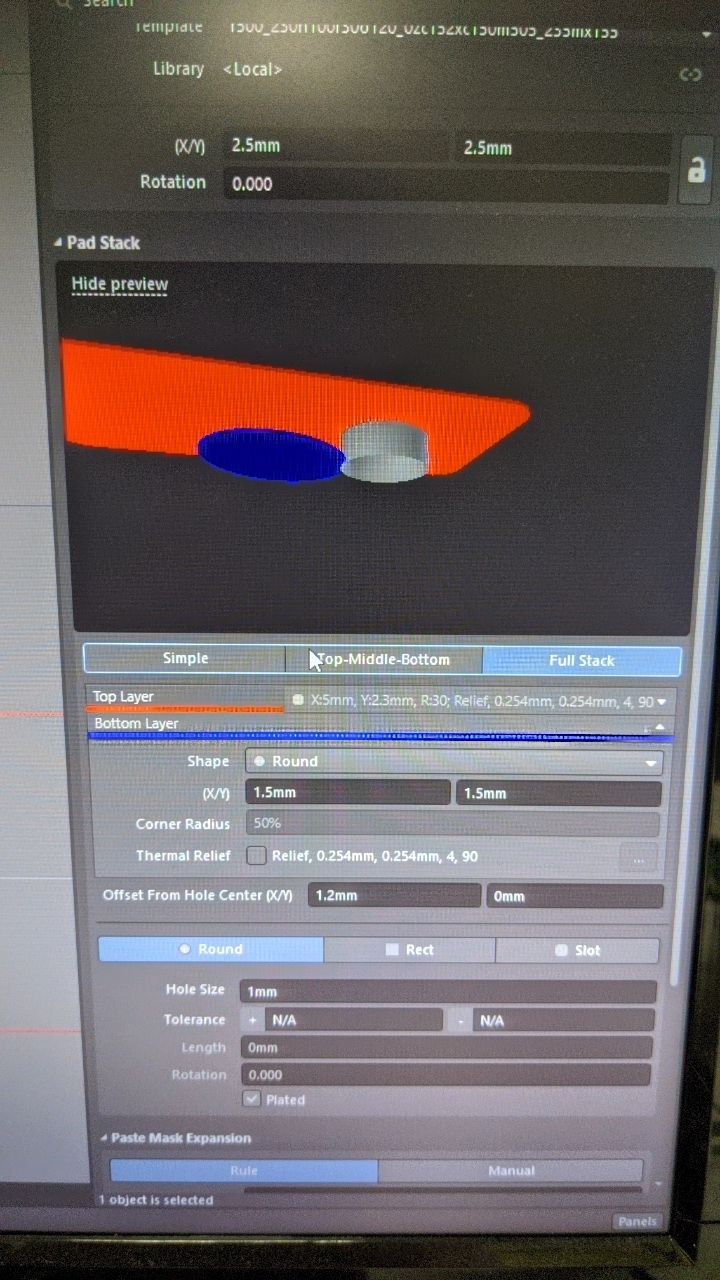

Народ, нид хелп! Как в альтиуме создать контактную площадку под смд электролит и под трухол одновременно(хочется универсальное посадочное место под банки диаметром 10)? Площадка под смд выглядит нормально, отверстие под трухол со смещением сделал, проблема только в том, что площадка пайки на слое бот не смещена
R
W
W
W
Всем Привет!!!

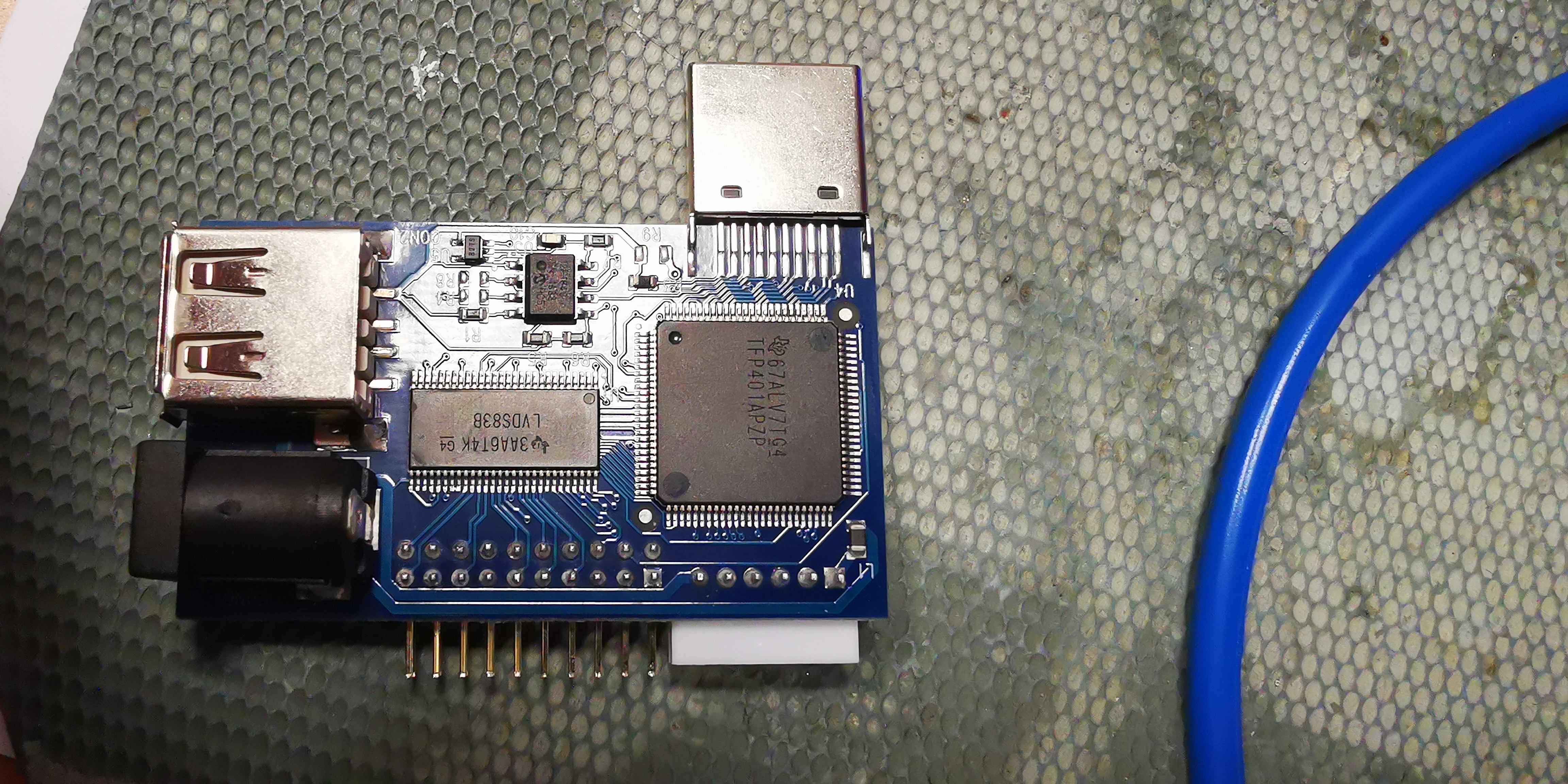

Кто-нибудь что-нибудь слышал или ещё лучше использовал вот такую штуку?
Никак не могу разобраться с ней
Кто-нибудь что-нибудь слышал или ещё лучше использовал вот такую штуку?
Никак не могу разобраться с ней
И
В 3d на самой плате такая же проблема?
R
Да
R
В 3d на самой плате такая же проблема?
Не хочется делать тупо дырки с такими же номерами пинов в смд падах
R
В 3d на самой плате такая же проблема?
Ну те смд пад номер 1 на нем отверстие под пин 1 и тд
И
Не хочется делать тупо дырки с такими же номерами пинов в смд падах
Почему не хочет? Ты можешь smd pad поставить и в него же воткнуть th pad. У меня подобным образов пузо QFN корпусов в либах пронизано
И
То 2 пада и все
R
То 2 пада и все
Проверки пройдет? Или забить на варнинги единственный путь?
И
Смотря какие у тебя правила, в моем случае не ругается на пады, если одинаковый дезигнатор
IF
эээ, на диджикее нет Alpha потенциометров
IF
вродеж это не ширпотреб
