У f7 нет hrtim ?
Size: a a a
2020 December 04
V
Василий
У f7 нет hrtim ?

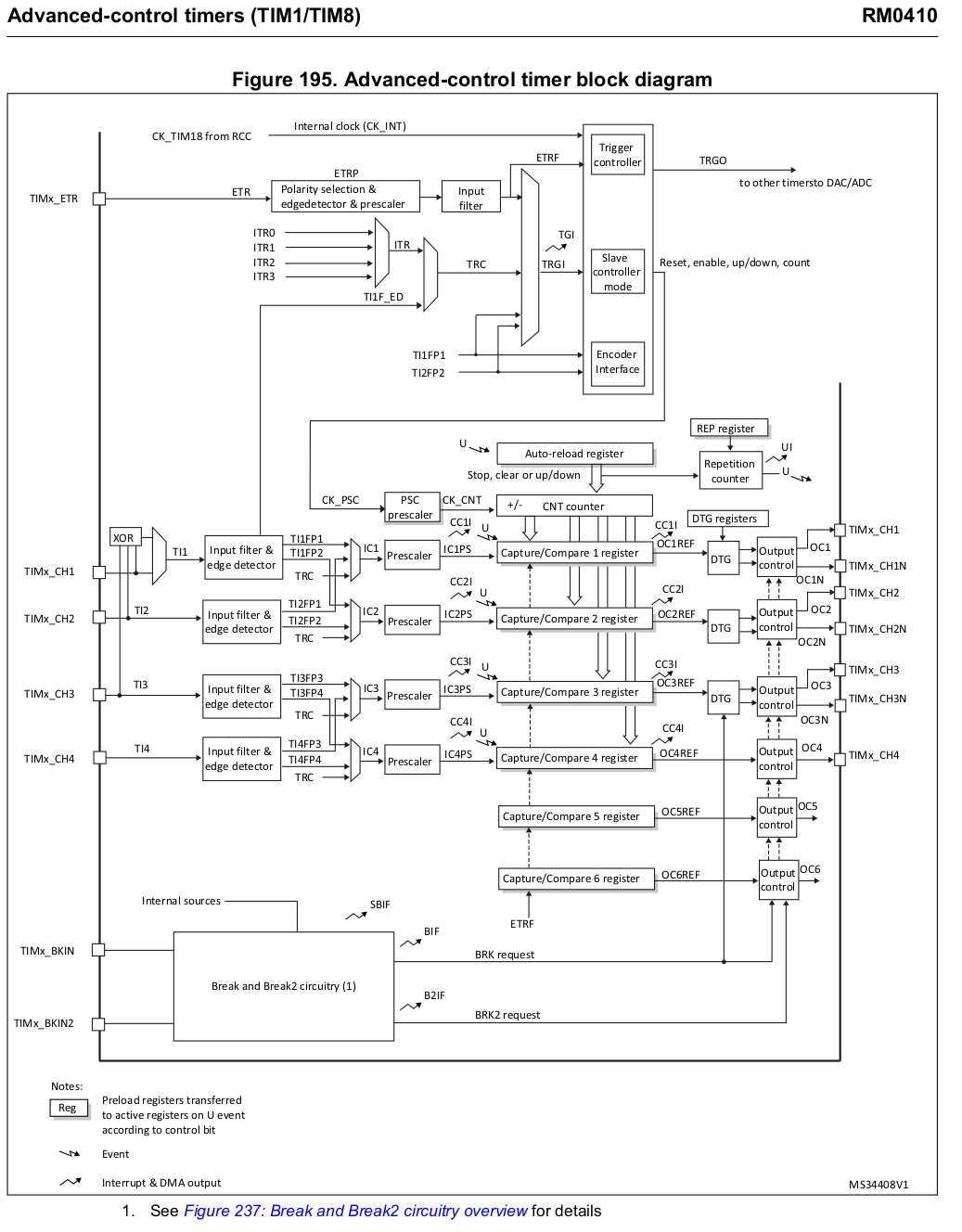

Полез проверять. У меня F7 в проектах таймеры не пользовал просто...
V
V
Короче тут такое решение есть.
1. Настраиваешь 3 отдельный таймера. На один и тот же период. Скажем 300.
2. Ставишь CNT регистр для каждого свой. 0, 100, 200.
3. Ставишь период сравнения у каждого 150. Чтобы получить миандр как на картинке.
1. Настраиваешь 3 отдельный таймера. На один и тот же период. Скажем 300.
2. Ставишь CNT регистр для каждого свой. 0, 100, 200.
3. Ставишь период сравнения у каждого 150. Чтобы получить миандр как на картинке.
V
Как итог - получаешь что на картинке.
В
Плохой план. Синхронизировать 3 таймера
V
Василий
Плохой план. Синхронизировать 3 таймера
Нормальный план. Если имитируют энкодер, то там относительно малая частота. Если пустить их разом все, то будет хорошо. Ну если не изменять потом значения))) Ну и будет достаточно хитрая прсослойка, чтобы менять.
V
Но вообще согласен.
V
Я бы FPGA контроллер поставил)
V
Слабенький)
V
Но тут уже выбранное железо есть.
K

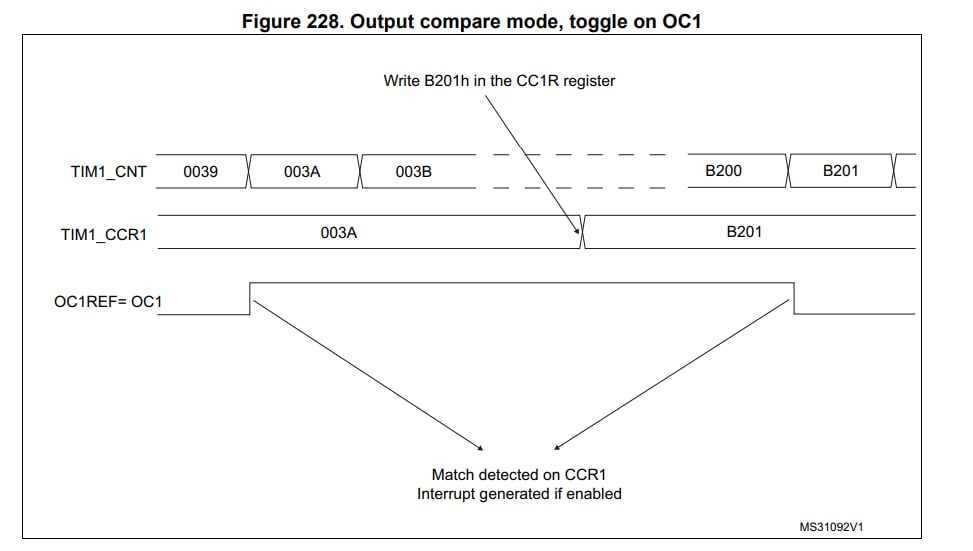

Есть режим Toggle еще, через него нельзя так сделать? Для каждого канала просто свой счёт таймера, но не могу понять как ширину задать
В
Есть режим Toggle еще, через него нельзя так сделать? Для каждого канала просто свой счёт таймера, но не могу понять как ширину задать
Ширина импульса будет задаваться одновременно через ccr и arr
s
Частота какая планируется?
K
От сотен герц до килогерца максимум я думаю.
V
Василий
Ширина импульса будет задаваться одновременно через ccr и arr
Как я понял из описания, тема со сравнением работает только внутри периода.
V
И вначале периода сбрасывается.
В
И вначале периода сбрасывается.
Так это toggle режим
V
Все, увидел.
V
Просто пользовать не приходилось.
