IF
Про пайку чуть дальше есть
ну да, но просто чо за монтаж эпоксидкой интересно
Size: a a a
2020 December 02
s
ну да, но просто чо за монтаж эпоксидкой интересно
Ну не плебейским оловом же такие кондеры по 12$ присерать на микрополоски. Они ж в пересчёте на вес дороже золотых
s
Conductive epoxies are mainly used in applications where the risks of mechanical and thermal cracking are very high, as well as when there are concerns about damaging heat sensitive components on the PCB during soldering.
IF
https://ru.mouser.com/Search/Refine?Ntk=P_MarCom&Ntt=120780214 еще такие у них есть
K
Всем спасибо, стало всё понятно, что у каждого есть ИМХО по поводу трассировки, а один виас и термал релифы на моей плате и "возвратные" токи, несомненно зашквар но работать будет или не зашквар но это ведь ИМХО ;)
И
Будет, куда оно денется
И
Ардуинщиков видел? И работает
VK
@Imya_Familiev
Нашел, но справедливости ради стоит добавить, что 1Ом это конечно слегка перебор, таких паразитов даже кретин не допустит в дизайне платы.
Хотя,пара последовательных виасов + сопли - и вполне себе.
https://www.signalintegrityjournal.com/articles/191-pdn-issues-can-occur-in-the-simplest-of-circuits
Нашел, но справедливости ради стоит добавить, что 1Ом это конечно слегка перебор, таких паразитов даже кретин не допустит в дизайне платы.
Хотя,пара последовательных виасов + сопли - и вполне себе.
https://www.signalintegrityjournal.com/articles/191-pdn-issues-can-occur-in-the-simplest-of-circuits
VK
Conductive epoxies are mainly used in applications where the risks of mechanical and thermal cracking are very high, as well as when there are concerns about damaging heat sensitive components on the PCB during soldering.
ну да, ожидаемо
VK
Cure according to the epoxy manufacturer’s preferred schedule, typically 125°C to 150°C max
все-таки не lead free температуры :)
IF
@Imya_Familiev
Нашел, но справедливости ради стоит добавить, что 1Ом это конечно слегка перебор, таких паразитов даже кретин не допустит в дизайне платы.
Хотя,пара последовательных виасов + сопли - и вполне себе.
https://www.signalintegrityjournal.com/articles/191-pdn-issues-can-occur-in-the-simplest-of-circuits
Нашел, но справедливости ради стоит добавить, что 1Ом это конечно слегка перебор, таких паразитов даже кретин не допустит в дизайне платы.
Хотя,пара последовательных виасов + сопли - и вполне себе.
https://www.signalintegrityjournal.com/articles/191-pdn-issues-can-occur-in-the-simplest-of-circuits
нуу проблема то больше в индуктивности же паразитной
может быть вместо резистора 1ом стоило ферритовую бусину например поставить
и кстати на фото платы там, какоие то совсем дикие термал рельефы даже для меня))
может быть вместо резистора 1ом стоило ферритовую бусину например поставить
и кстати на фото платы там, какоие то совсем дикие термал рельефы даже для меня))
VK
нуу проблема то больше в индуктивности же паразитной
может быть вместо резистора 1ом стоило ферритовую бусину например поставить
и кстати на фото платы там, какоие то совсем дикие термал рельефы даже для меня))
может быть вместо резистора 1ом стоило ферритовую бусину например поставить
и кстати на фото платы там, какоие то совсем дикие термал рельефы даже для меня))
ну феррит он пики в районе 50-150МГЦ будет иметь
VK
нуу проблема то больше в индуктивности же паразитной
может быть вместо резистора 1ом стоило ферритовую бусину например поставить
и кстати на фото платы там, какоие то совсем дикие термал рельефы даже для меня))
может быть вместо резистора 1ом стоило ферритовую бусину например поставить
и кстати на фото платы там, какоие то совсем дикие термал рельефы даже для меня))
:D неговори.
Пожалуй, идея в статье правильная, но претензия к подаче: слегка сгущены краски.
Пожалуй, идея в статье правильная, но претензия к подаче: слегка сгущены краски.
IF
ну да, наверно просто вместо перемычки кусок проволки длинной сантиметра 2
VK
нуу проблема то больше в индуктивности же паразитной
может быть вместо резистора 1ом стоило ферритовую бусину например поставить
и кстати на фото платы там, какоие то совсем дикие термал рельефы даже для меня))
может быть вместо резистора 1ом стоило ферритовую бусину например поставить
и кстати на фото платы там, какоие то совсем дикие термал рельефы даже для меня))

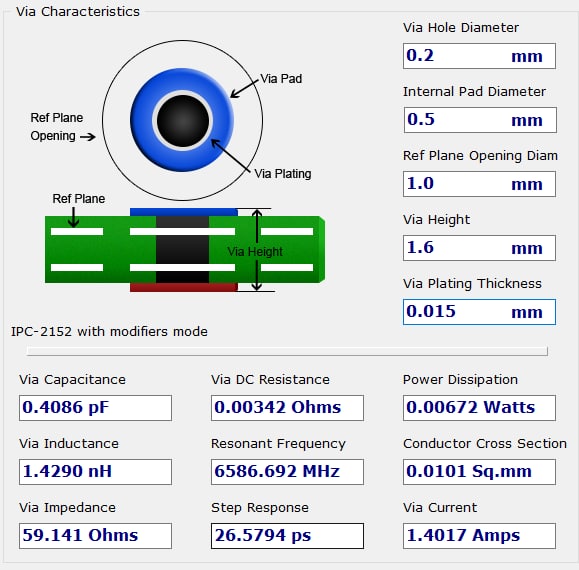

ну опять же, возьмем виа стандартный 0.2/0.5 с не очень хорошим plating 15um и посчитаем в том же бесплатном сатурне
VK
1.5нгн
И
ну опять же, возьмем виа стандартный 0.2/0.5 с не очень хорошим plating 15um и посчитаем в том же бесплатном сатурне

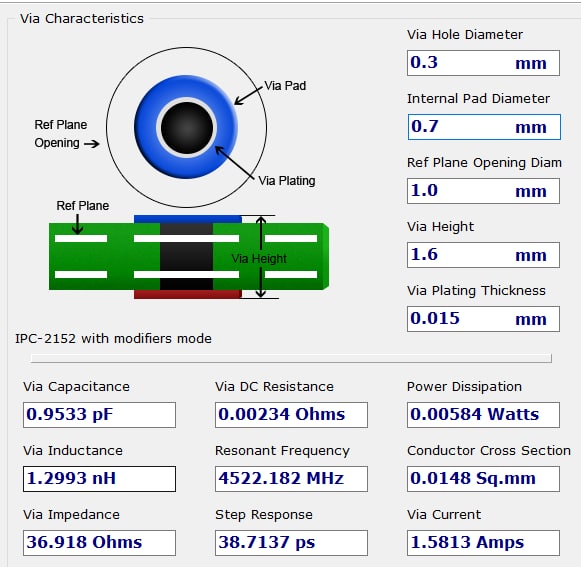

Стандартный это 0.7/0.3)
VK
плюс трасса, плюс еще пара виасов последовательно, плюс вывод tqfp + термал релифы - и вот тебе звон вполне себе ощутимый на родных 60МГц
И
1.5нгн
Даже такая цифра при токах в мА это ни о чем
