Vladimir Komissarov

+1
Вообще, текстовые вставки на схеме демонстрируют минимальную культуру разработки

аргументируй

18:04пожаловаться #1

IF

Imya Familiev in Deus Volt!

sexst

Одно дело когда он рядом и подписано "Ставить рядом". Другое когда он, скажем, вообще на другом листе вместе с остальными блокировочными конденсаторами с такой же пометкой. Первый вариант явно очевиднее и нагляднее.
Кроме того невозможность воткнуть его в таких ситуациях звставляет моего внутреннего аутиста биться в истерике.

ну давайте не впадать в крайности, если компонент не получается очень близко разместить, это не значит что другой вариант это запихивать его на другую страницу)

18:05пожаловаться #2

RS

18:07пожаловаться #3

K

Krasmah in Deus Volt!

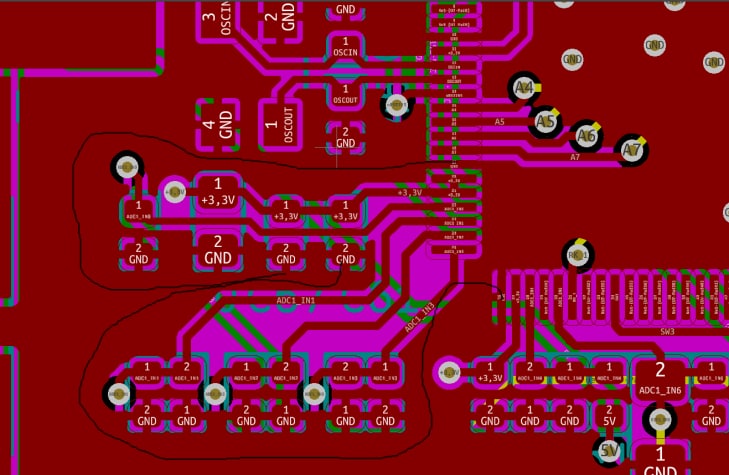

Заказал плату, мне выражают сомнения в её работоспособности из-за <возвратные токи через конденсаторы>

Насколько я зашкварился?

18:07пожаловаться #4

IF

Imya Familiev in Deus Volt!

Krasmah

Заказал плату, мне выражают сомнения в её работоспособности из-за <возвратные токи через конденсаторы>

Насколько я зашкварился?

смотря что за цепи
ну я бы как минимум прошил бы виасами землю у земляных ног компонентов

18:09пожаловаться #5

DR

Dmitry Rezvanov in Deus Volt!

Krasmah

Заказал плату, мне выражают сомнения в её работоспособности из-за <возвратные токи через конденсаторы>

Насколько я зашкварился?

Работать будет, но больше так делать не нужно.

18:09пожаловаться #6

RS

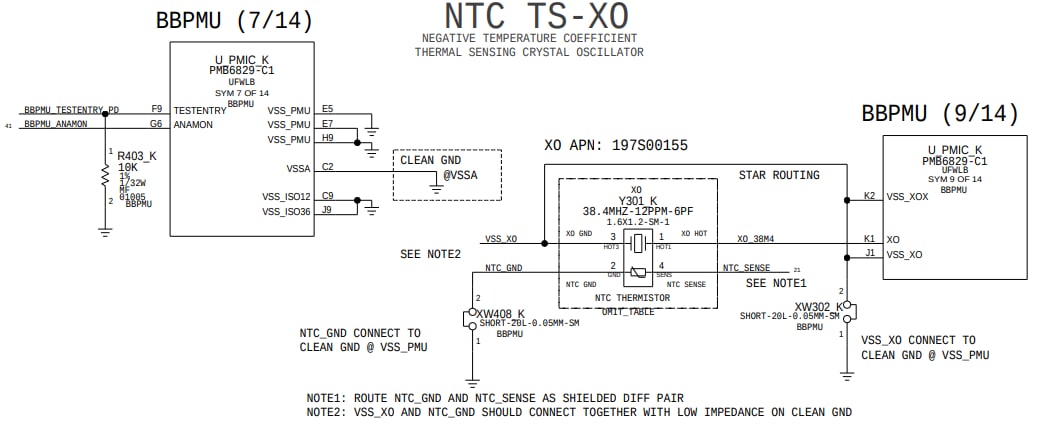

вот еще
Считаю что самое понятное это текстовое указание. Ибо не в ГОСТ не в иных стандартах нет обозначения установки компонента на плате

18:09пожаловаться #7

K

Krasmah in Deus Volt!

Imya Familiev

смотря что за цепи
ну я бы как минимум прошил бы виасами землю у земляных ног компонентов

VDDA

18:10пожаловаться #8

s

sexst in Deus Volt!

Imya Familiev

ну давайте не впадать в крайности, если компонент не получается очень близко разместить, это не значит что другой вариант это запихивать его на другую страницу)

Ну блин, выносить конденсатор с картинок выше на длинных линиях или делать специально его в сторонке и лепить 4 ярлыка с именем цепи - 2 на кондер, две на ноги микросхемы - тоже такое себе.
Я вообще слабо понимаю что творится в голове у человека, который так располагает пины, когда между ними ставится один конденсатор без вариантов)

18:11пожаловаться #9

VK

Krasmah

VDDA

Трассировка питаний тонкими дорожками - безусловный зашквар.
Наличие термал релифов по питанию - безусловный зашквар.
Выход с питающего плейна на поверхность единственным виасом - безусловный зашквар.

18:11пожаловаться #10

VK

Но работать как-то будет, конечно..

18:13пожаловаться #11

RS

Vladimir Komissarov

Трассировка питаний тонкими дорожками - безусловный зашквар.
Наличие термал релифов по питанию - безусловный зашквар.
Выход с питающего плейна на поверхность единственным виасом - безусловный зашквар.

на счет, термопадов - спорно

18:13пожаловаться #12

IF

Imya Familiev in Deus Volt!

Vladimir Komissarov

Трассировка питаний тонкими дорожками - безусловный зашквар.
Наличие термал релифов по питанию - безусловный зашквар.
Выход с питающего плейна на поверхность единственным виасом - безусловный зашквар.

крышку гроба не ловили никогда?

18:14пожаловаться #13

VK

Imya Familiev

крышку гроба не ловили никогда?

нет, потому что знаю от чего она происходит (хинт: НЕ от наличия/отсутствия релифов) :D

18:14пожаловаться #14
