Мб, я в эзернете ваще ноль. Просто сталкивался, что у сф дросселя сетевого бывает диф индуктивность, поэтому может для эзера есть свои спец синфазники?

Да, конечно

Не обязательно, для небольшой платы и одной достаточно. Прикол в  компактности.

Понял, спасибо

а чо это и как рабоатет

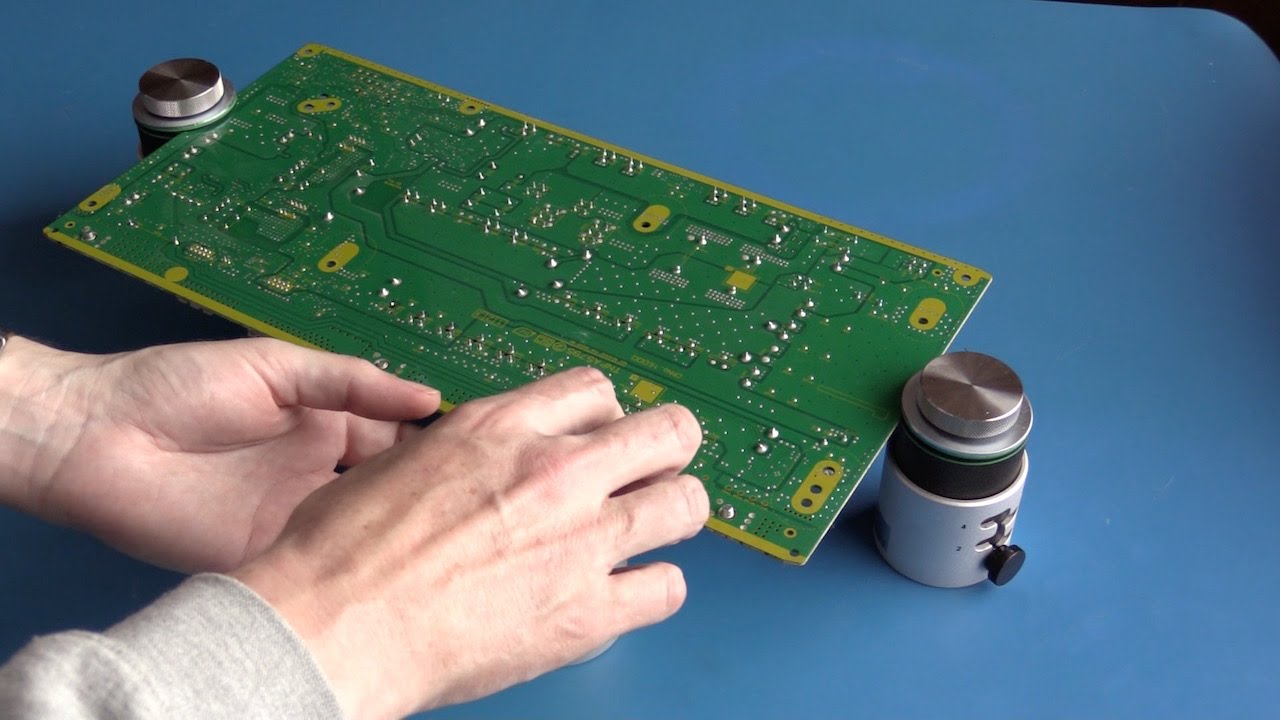

Держалка для платы

https://youtu.be/behcNIxPdeo

Видимо проще начертить и распечатать )

Хе

в соседнем чате предложили интересную идею, взять кронштейн от монитора и на его крепление зацепить вот подобные фиксаторы для плат

Питание давно можно передавать при помощи завода его на средние точки используемых пар. Типа как в гигабитном пассивном poe. Тактовый сигнал можно по дифференциальной  паре так и слать, как ethernet шлётся. И будет полная гальваническая развязка сигнальной части

В мире ещё не изобрели низковольтных buck-boost интегральных прямо с ключами? Нужно из 10.8-29В (один или два свинцовых аккумулятора непонятной степени заряженности взяты как предельные случаи входа) 12В 5A получить. Пульсации на выходе относительно некритичны - будет кормиться 2-3 небольших шаговых двигателя и пара понижаек.  Запихать это нужно на плату размером с Raspberry pi hat  по соседству с несколькими разъёмами  dc jack, понижайкой 12В->5В 4А, развязкой двух-трёх UART и ещё кое-какой мелочью.
В принципе можно и имеющийся LM5175 упихать, пока так и планирую, но один чёрт буду ключи в pqfn 3*3 заказывать тогда. Вот и решил поинтересоваться не появилось ли готовых сборок кроме Аналоговских uModule за конские суммы.

Есть, у ti и linear, вот не помню будет там 5А или нет, но 2-3 точно есть. Если пнешь завтра в обед где-то, то скажу конкретный парт намбер чего ставил

Грац. Я у TI нашел пока только с интегрированными buck мосфетами, boost походу не влезли и нужно ставить внешние.

Вообще ключи обычно внешние, и я в итоге ставил что-то с внешними ключами, ибо КПД не настолько хорош и оно греется в QFN

Ага. Но мне нужно на самом деле всего нифига в основное время - сам raspberry pi 4, две-три usb камеры, датчиков положения чутка, gps и шевелить время от времени немного шаговиками типа тех, что в 3D принтерах. В среднем жрать оно будет мало, ватт этак 10 с редкими пиками до ампер 3-4 по 12В шине, в основном во время запуска и наведения. Ну и ампер сверху заложен на запас да под зарядку ионисторов, которые будут кормить pi на время корректного выключения в случае пропадания входящего напряжения. Тут и QFN должен справиться в общем-то. Даже если КПД будет ни к чёрту, то ватт-полтора тепла отвести ещё можно. А вот места весьма мало. Я навскидку самые габаритные компоненты в редакторе на размер платы прикинул и весьма плотненько получается.

Странно что и сборок из 4 мосфетов сразу с параллельно включенными им шоттки в каком-нибудь корпусе размером в pqfn 5*6 тоже нет по сути.
Ещё, некстати, смотрю я опятьна lm5175  и опять недоумеваю почему на bootstrap caps нужно от специального пина подавать напряжение через внешние диоды. Неужели не смогли вытравить пару быстрых шоттки прямо в чипе?

В технологию не вникал, но встроенный диод на бутстрапный кондер обычно идёт только до 100В примерно и только в дорогих микрухах, то есть скорее всего сделать можно, но почему-то это существенно себестоимость что ли увеличивает. Это догадка опять же....

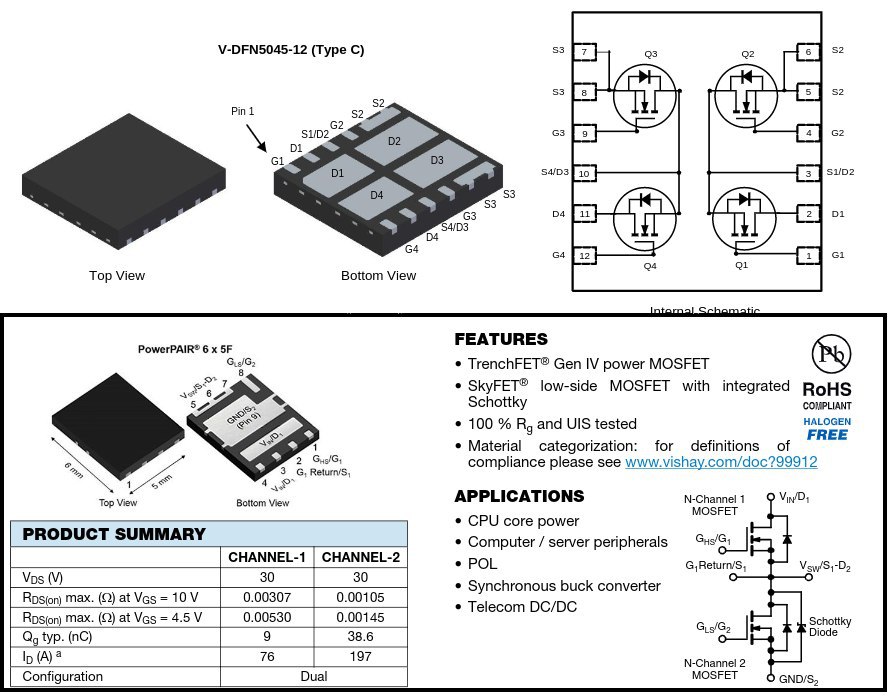

4 ключа и диода в одном корпусе не встречал, обычно полумосты в QFN 5x6 или около того. И это только драйвер+ключ+диод и никакого управления

Именно что сделать можно, но не далают даже для микрух для низких напряжений.

А ключи бывают в нужной  конфигурации и корпусе. Но только до 30Vds. То есть при питании больше вольт 15-20 их применять стрёмно.
И бывают ключи с шоттки, даже сдвоенные high+low side. Но в сдвоенных диод только нижний ключ шунтирует и поголовно все опять же до 30В.
Не, я понимаю что такие вещи и в компактном виде нужны в основном для понижаек, при совсем низких напряжениях и больших токах, но блин...

@MalendaDenis может интересно будет глянуть: https://youtu.be/ABtWXi2LDIc

Доброго дня, подскажите есть кто работал с плейсерами philips 84v?

Assebleon
