Deus Volt!

1152 membersпожаловаться на группу
2020 November 27

AB

Alexander Baranov in Deus Volt!
По Ethernet будет передаваться напряжение и тактирующий сигнал по выводам 4,5, 7 и 8. В готовом разъеме, которые по крайне мере человек выбирал, не были отдельно выведены данные выводы. Поэтому на бум и набросалось. Спасибо! Sory, за тупые вопросы
источник
13:39пожаловаться#1

VK

Vladimir Komissarov in Deus Volt!
>По Ethernet будет передаваться напряжение и тактирующий сигнал по выводам 4,5, 7 и 8.
Эм. POE?
источник
13:40пожаловаться#2

AB

Alexander Baranov in Deus Volt!
У PoE по всем 4 выводам этим напряжение передается
источник
13:42пожаловаться#3

AB

Alexander Baranov in Deus Volt!
Ну своеобразный PoE
источник
13:43пожаловаться#4

IF

Imya Familiev in Deus Volt!
Alexander Baranov
По Ethernet будет передаваться напряжение и тактирующий сигнал по выводам 4,5, 7 и 8. В готовом разъеме, которые по крайне мере человек выбирал, не были отдельно выведены данные выводы. Поэтому на бум и набросалось. Спасибо! Sory, за тупые вопросы
ааа, понял, ну тогда да, последняя картинка ваша со стандартным трансом и езернет разъемом отдельным
источник
13:44пожаловаться#5

К

Камиль in Deus Volt!
Все здравия и благополучия!
источник
14:09пожаловаться#6

К

Камиль in Deus Volt!
как создать плату из одной схемы если в проекте altium несколько схем
источник
14:09пожаловаться#7

К

Камиль in Deus Volt!
при update переносятся все компоненты из всех листов проекта
источник
14:10пожаловаться#8

К

Камиль in Deus Volt!
неужели нужно под каждую плату создавать проект с отдельным листом сх и псб?(
источник
14:10пожаловаться#9

VK

Vladimir Komissarov in Deus Volt!
Камиль
неужели нужно под каждую плату создавать проект с отдельным листом сх и псб?(
Ключевые слова для гуглежа: altium hierarchical design и altium Multi-Sheet and Multi-Channel Design
источник
14:14пожаловаться#10

К

Камиль in Deus Volt!
сложно, неудобно если нет надобности для связей в проекте
источник
14:42пожаловаться#11

К

Камиль in Deus Volt!
проще несколько проектов
источник
14:42пожаловаться#12

К

Камиль in Deus Volt!
Vladimir Komissarov
Ключевые слова для гуглежа: altium hierarchical design и altium Multi-Sheet and Multi-Channel Design
спасибо
источник
14:42пожаловаться#13

VK

Vladimir Komissarov in Deus Volt!
Камиль
сложно, неудобно если нет надобности для связей в проекте
Ну, тут хозяин-барин, у меня всегда strict hierarchical design если в проекте больше одного листа со схемой.
Несколько проектов проще на короткой дистанции, на длинной преимущества жесткой структуры проекта потенциально могут спасти вам дни и недели времени
источник
14:48пожаловаться#14

К

Камиль in Deus Volt!
Vladimir Komissarov
Ну, тут хозяин-барин, у меня всегда strict hierarchical design если в проекте больше одного листа со схемой.
Несколько проектов проще на короткой дистанции, на длинной преимущества жесткой структуры проекта потенциально могут спасти вам дни и недели времени
Ну эт да... пока ещё рано такие проекты делать)
источник
14:52пожаловаться#15

В

Владимир in Deus Volt!
Maksim Galkin
Шутка, это развязка, позволят до 300 вольт развязать
Синфазный дроссель. Почему ты это развязкой назвал?
источник
15:02пожаловаться#16

MG

Maksim Galkin in Deus Volt!
А блин, я не на те посмотрел
источник
15:03пожаловаться#17

RV

Roman Volokitin in Deus Volt!
Владимир
Синфазный дроссель. Почему ты это развязкой назвал?
Там же еще трансы используются
источник
15:03пожаловаться#18

В

Владимир in Deus Volt!
Alexander Baranov

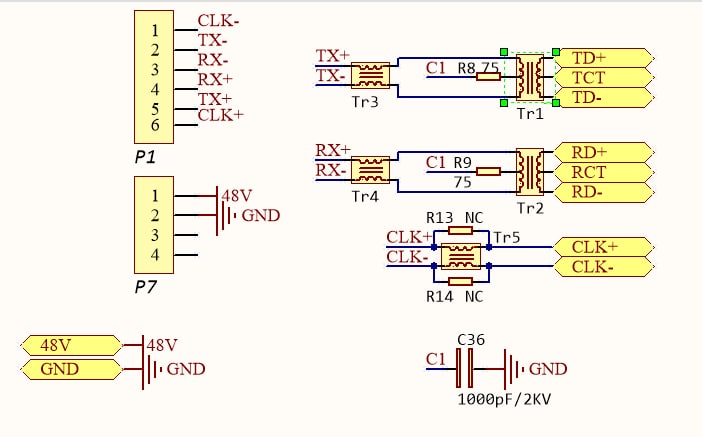

Всем привет! Подскажите, пожалуйста, есть схема - не моя, но мне прогать ее надо, она не работает.. Имеется  Ethernet (P1 на схеме), диф сигнал от него подается на фильтр подавления помех Tr3 и Tr4  (PLA10AN5521R0R2B**, 5.5 мГн, 1А 300В), 300В - номинальное. Т.е. для работы этого транса, надо примерно 300 В?
Если будут проблемы с езернетом, то советую закоротить PLA- шки попробовать. Синфазные дроссели имеют еще и обычную индуктивность, а она может попортить высокочастотный сигнал, имхо
источник
15:04пожаловаться#19

a

aum in Deus Volt!
Владимир
Если будут проблемы с езернетом, то советую закоротить PLA- шки попробовать. Синфазные дроссели имеют еще и обычную индуктивность, а она может попортить высокочастотный сигнал, имхо
Там ещё прикольнее эффект есть, когда трансы в одном корпусе.
Идёт взаимная наводка с передающего на приёмный.
И некоторые приёмники хотят синфазник для подавления именно со стороны приёмника, а не со стороны линии, как обычно ставят.
источник
15:06пожаловаться#20
