SS
а если 4 квадратных платы одной заготовке. тоже нельзя чтобы пересекались?
да. там пила проходит с одного края до противоположного, пила не может остановится в серединке
Size: a a a
2020 November 11
SS

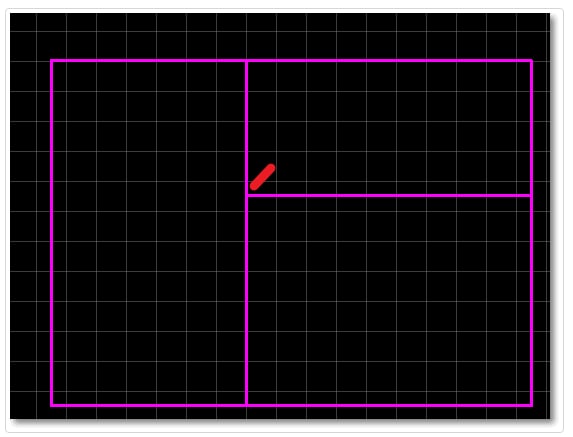

вот так нельзя!!
R
да. там пила проходит с одного края до противоположного, пила не может остановится в серединке
ну это понятно
R
R

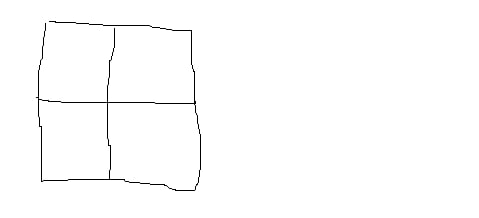

вот так же можно?
SS
да. так и надо
R
да. так и надо
ок
R
да. так и надо
а если фрезеровкой разделять платы то какое между платами оставлять расстояние? 2мм норм?
SS
Фреза у них стандартная- 2мм

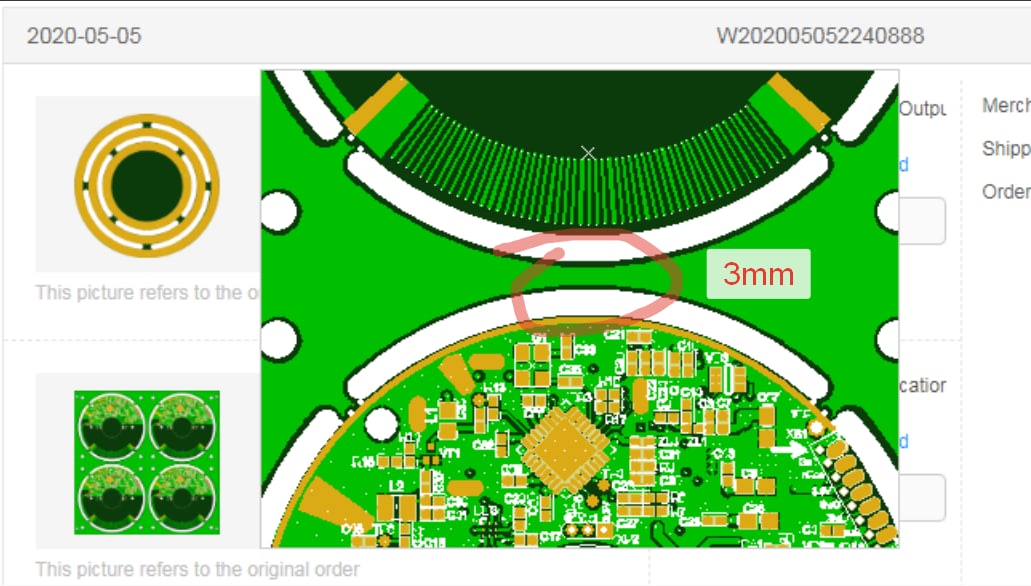

между 2 вырезами или от выреза до края платы должно быть не меньше 3мм!
между 2 вырезами или от выреза до края платы должно быть не меньше 3мм!
R
Фреза у них стандартная- 2мм
между 2 вырезами или от выреза до края платы должно быть не меньше 3мм!
между 2 вырезами или от выреза до края платы должно быть не меньше 3мм!
ок. спс
SS
R
а как обозначить для них где делать в-кат? просто сделать на шелкографии контур платы и 1мм между платами?
SS
и фрезеровку и Вкат делать только на слое кепаут! пох на толщину линии
SS
Keepout
R
Keepout
этого не знал
R
блин. что за люди такие китайские? им что жалко?) какая им разница сколько разных плат будет на заготовке
E
блин. что за люди такие китайские? им что жалко?) какая им разница сколько разных плат будет на заготовке
время - деньги
SS
этого не знал
это слой контура печатной платы!
поправка- Вкат может быть и на слое шелкографии
поправка- Вкат может быть и на слое шелкографии
R
Evgen
время - деньги
о а если так. у нас на работе есть фрезерный станок. на котором можно вырезать контуры. а заказать все как одна заготовка безо всяких там в-катов и фрезеровок. так проконает?
