2020 November 04
И
Аааа, там на первой фотке просто пого, их вроде 4
И
А, это типа удлинитель
И
@sifunsifun вот помню ты говорил, что у драйвера самое главное устойчивость к dv/dt. Было, что 100В/нс уже много, сейчас смотрю новые инфинеоны уже 150. Есть ли в этом смысл?
Я к чему... объективно если открыть ключ жирный настолько быстро, то он помрет от ударных токов или как минимум быстрее деградирует. Отсюда и сомнение действительно ли после 50-75 В/нс есть смысл увеличивать или это уже маркетинг чисто?
Я к чему... объективно если открыть ключ жирный настолько быстро, то он помрет от ударных токов или как минимум быстрее деградирует. Отсюда и сомнение действительно ли после 50-75 В/нс есть смысл увеличивать или это уже маркетинг чисто?
И
Из реального применения напрашивается какой нибудь D-класс усилок разве что или совсем мелкий и совсем высокочастотный преобразователь типа SiC на 500+ кГц дергать
s
@sifunsifun вот помню ты говорил, что у драйвера самое главное устойчивость к dv/dt. Было, что 100В/нс уже много, сейчас смотрю новые инфинеоны уже 150. Есть ли в этом смысл?
Я к чему... объективно если открыть ключ жирный настолько быстро, то он помрет от ударных токов или как минимум быстрее деградирует. Отсюда и сомнение действительно ли после 50-75 В/нс есть смысл увеличивать или это уже маркетинг чисто?
Я к чему... объективно если открыть ключ жирный настолько быстро, то он помрет от ударных токов или как минимум быстрее деградирует. Отсюда и сомнение действительно ли после 50-75 В/нс есть смысл увеличивать или это уже маркетинг чисто?
выше ста да это несколько перебор, но если ты делаешь высокой плотности то должно быть актуально
s
так же есть ещё прикол что фривил диоды могут давать больше дв дт
И
фривил это которые SRD?
И
Вообще надо какой нибудь легкий sic взять по упарываться, чтобы посмотреть сколько ключ вообще проживет при 120-130 В/нс. А то часто опасения подобные слышу и в принципе они обоснованы физически, но не совсем понятен реальный масштаб проблемы
s
фривил это которые SRD?
антипараллельные диоды
s
а откуда инфа про деградос?
IF

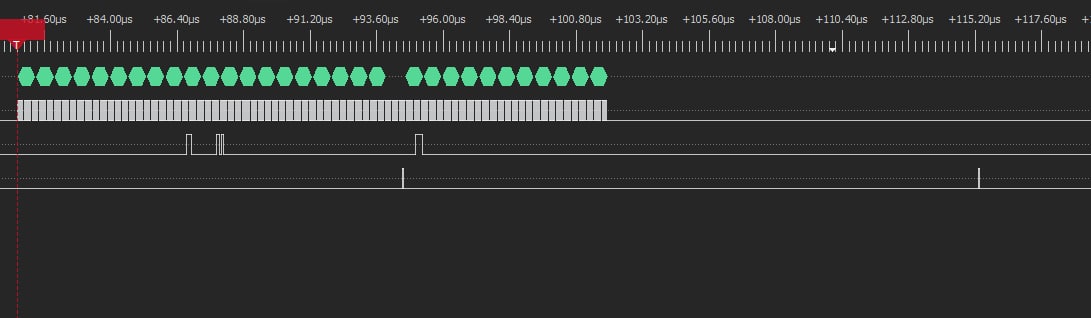

у меня странная картина, высылаю по spi2 по дма 32 байта
получаю два прерывания (3 сигнал)
DMA1_Channel4_5_IRQHandler
через 94us , второе 34.7us от начала
скорость 12.5Мбит
получаю два прерывания (3 сигнал)
DMA1_Channel4_5_IRQHandler
через 94us , второе 34.7us от начала
скорость 12.5Мбит
как всегда виноваты мои кривые руки, забывшие что там еще ацп по дма с большим приоритетом дрочит
и ебучий хал, который жует говно во время прерываний
добился 13 тактов между концом посылки spi и дерганием ножки в прерывании dma spi
и ебучий хал, который жует говно во время прерываний
добился 13 тактов между концом посылки spi и дерганием ножки в прерывании dma spi
DF
Коллеги, посоветуйте разьемчики. Сейчас JST XH 2.54, но они не влезают чуток (не хватает места для USB и кнопки резета). Есть ли что-то такое же легкое в использовании для юзеров и такое же крепкое как эти JST?
Ессно недорогие и доступные в продаже.
Ессно недорогие и доступные в продаже.
AB
Может WF какие-нибудь?
И
Подскажите, как в альтум 20 сделать, чтобы при выделении элементов на схеме они же выделялись и на плате?
DF
Посмотрю, но скорее всего ответная часть такая же по размерам как JST
AB
Игорь
Подскажите, как в альтум 20 сделать, чтобы при выделении элементов на схеме они же выделялись и на плате?
Зайди в Tools и активируй Cross Select Mode
И
Зайди в Tools и активируй Cross Select Mode
Большое спасибо
AB
Игорь
Большое спасибо
😎
