попараметрам конденсатор мне подходит
Size: a a a
2020 November 01
m
Подскажите пожалуйста, как измерять линейное трмс напряжение 3-фазной цепи? Железяка стм32ф1. Причем частота плавает, но я могу ее мерять. Асинхронник используется в качестве гены и требуется в рил тайме следить за оборотами и напругой на выходе. Частоту (следовательно и обороты через формулу) меряю прогоняя одну из фаз через компаратор с гистерезисом
jp
Подскажите пожалуйста, как измерять линейное трмс напряжение 3-фазной цепи? Железяка стм32ф1. Причем частота плавает, но я могу ее мерять. Асинхронник используется в качестве гены и требуется в рил тайме следить за оборотами и напругой на выходе. Частоту (следовательно и обороты через формулу) меряю прогоняя одну из фаз через компаратор с гистерезисом
Ты же формируешь напряжение, в чем проблема тогда его же определить?
jp
Или у вас асинхронник выступает в виде генератора?
jp
И частоту(следовательно обороты) вы так не измерите у асинхронника. Кто вам гарантирует, что на ваши 50 Гц, частота вращения будет соответствовать частоте двигателя на 50 Гц? Если вы на 380 50гц движок подадите 100в 50 Гц, он у вас вращаться с номинальной частотой не факт что будет, если только на хх. Или у вас бездатчиковый наблюдатель, тогда то, что я написал выше в этом сообщении, не актуально?
m
Или у вас асинхронник выступает в виде генератора?
Асинхронник в моём случае это генератор, скорость вращения 2π*f/p, где р это количество полюсов
Есть еще конечно slip под нагрузкой, но пока что хотя бы теоретические обороты определить
Есть еще конечно slip под нагрузкой, но пока что хотя бы теоретические обороты определить
m
Асинхронник условно крутится от ветра (ветряк - уничтожитель птичек), ну и мне надо напругу посчитать
Как я понимаю надо численно интегрировать синус который прилетает на вход для получения трмс значения, но я не совсем понимаю как это реализовать в коде и вообще может есть способ упрощения всего внешней логикой какой-нибудь...
Как я понимаю надо численно интегрировать синус который прилетает на вход для получения трмс значения, но я не совсем понимаю как это реализовать в коде и вообще может есть способ упрощения всего внешней логикой какой-нибудь...
l
есть микрухи-конвертеры трурмс
l
ну и зачем вообще частота исходного сигнала при его измерении ? тебе надо делать дофига выборок ацп и всё
l
если сигнал чистый синус с генератора, то можно даже не очень дофига
l
l

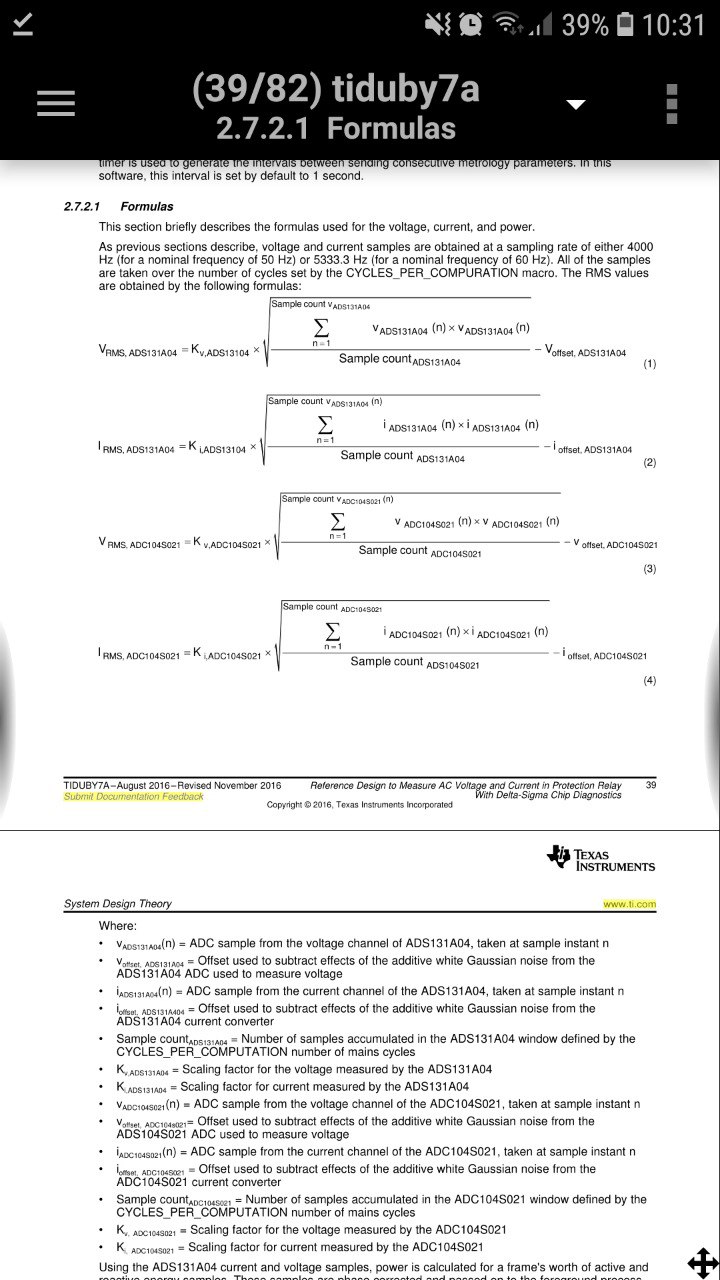

манов в сети по измерениям вагон и тележка. со схемами подключения, формулами и теорией
L🗿
Асинхронник условно крутится от ветра (ветряк - уничтожитель птичек), ну и мне надо напругу посчитать
Как я понимаю надо численно интегрировать синус который прилетает на вход для получения трмс значения, но я не совсем понимаю как это реализовать в коде и вообще может есть способ упрощения всего внешней логикой какой-нибудь...
Как я понимаю надо численно интегрировать синус который прилетает на вход для получения трмс значения, но я не совсем понимаю как это реализовать в коде и вообще может есть способ упрощения всего внешней логикой какой-нибудь...
Если вы будете интегрировать синус то получите такой же сигнал но со сдвигом в 90град. Посмотрите solar lib от TI там есть готовые мат блоки типа sine analizer который на выходе даёт rms, частоту, и ещё кучу всего + на все это дело есть нормальная документация
m
Если вы будете интегрировать синус то получите такой же сигнал но со сдвигом в 90град. Посмотрите solar lib от TI там есть готовые мат блоки типа sine analizer который на выходе даёт rms, частоту, и ещё кучу всего + на все это дело есть нормальная документация
О, отлично, спасибо большое
m
есть микрухи-конвертеры трурмс
Кстати выглядит как неплохое решение, фазную напругу резистивным делителем скинуть до допустимых значений и пустить на вход trms2dc
Получается на выходе просто смотреть постоянку и домножать на значение резистивного делителя, звучит легко и хорошо (особенно учитывая низкие погрешности таких микрух)
Получается на выходе просто смотреть постоянку и домножать на значение резистивного делителя, звучит легко и хорошо (особенно учитывая низкие погрешности таких микрух)
РМ
Вопрос по STM32: я правильно понимаю, что EEPROM есть только на некоторых L-ках?
Я что-то с времен работы на AVR привык, что EEPROM есть практически в любом контроллере :(
Я что-то с времен работы на AVR привык, что EEPROM есть практически в любом контроллере :(
V
Вопрос по STM32: я правильно понимаю, что EEPROM есть только на некоторых L-ках?
Я что-то с времен работы на AVR привык, что EEPROM есть практически в любом контроллере :(
Я что-то с времен работы на AVR привык, что EEPROM есть практически в любом контроллере :(
Да. Но она коппечная и ее можно по i2c/spi подключить.
V
Так же встроенный контроллер flash дает возможность работать с flash почти как с eeprom)
RS
Так же встроенный контроллер flash дает возможность работать с flash почти как с eeprom)
Только блоки огромные
РМ
Так же встроенный контроллер flash дает возможность работать с flash почти как с eeprom)
Хм... это интересно. Но у EEMROM, по-моему, очень ограниченное количество циклов перезаписи?
