Ребят, Илья во втором уроке говорит о размерах УГО микросхем. Я сейчас рисую УГО диодного моста. Как узнать, какие размеры должны быть? Я в госте не нашел этого
По сути любого, мои либы не по ГОСТу, просто выполнены в общем стиле. Резюки и конденсаторы размеры совпадают, а все остальное в вольной форме. Если хочешь прям "по-взрослому", то ссылка выше и лучше пинать кого нибудь кто с гостом работает в гос. конторе, чтобы понимать "современные" тенденции))
источник

DL

Dima Leonov in Deus Volt!
Илья
По сути любого, мои либы не по ГОСТу, просто выполнены в общем стиле. Резюки и конденсаторы размеры совпадают, а все остальное в вольной форме. Если хочешь прям "по-взрослому", то ссылка выше и лучше пинать кого нибудь кто с гостом работает в гос. конторе, чтобы понимать "современные" тенденции))
"современные"?))))
источник

AB

Alex Bel in Deus Volt!
Илья, подскажите еще. Вот вы во втором уроке показываете 2 примера в виде резистора и микросхемы, как создавать эти компоненты. Я вот сейчас учусь разводить схему источника питания. Я правильно понимаю, что я могу нарисовать сам все компоненты и вложить все в одну интегрированную библиотеку?
источник

AB

Alex Bel in Deus Volt!
потом скомпилировать и пользоваться в будущем в других проектах этими компонентами.
источник

И

Илья in Deus Volt!
Dima Leonov
"современные"?))))
Насколько помню там до какого-то момент на многие вещи не было нормальных УГО, например, на энкодеры. Сейчас вроде обновилось все и ввели новые обозначения. П - Прогресс))
источник

И

Илья in Deus Volt!
Alex Bel
потом скомпилировать и пользоваться в будущем в других проектах этими компонентами.
Конечно, вам в любом случае придется рисовать свои компоненты, т.к. на моих далеко не уехать. То есть можешь за основу взять мою либу и дальше просто дополнять своими новыми компонентами, чтобы не изобретать велосипед и не рисовать заново все резисторы
источник

AB

Alex Bel in Deus Volt!

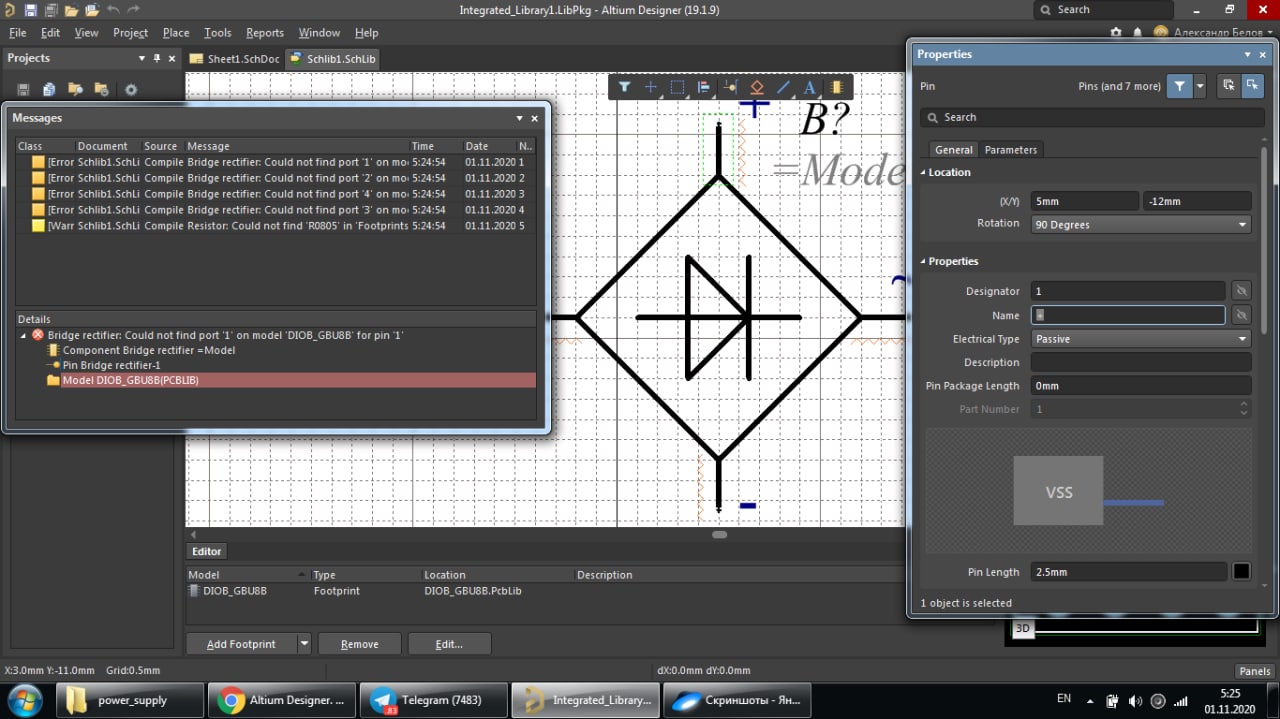

создал УГО диодного моста. Скачал с сайта футпринт, подключил его. При компилировании Интегрированной библиотеки вылазит ошибка. Можете подсказать, что не так я сделал?
источник

И

Илья in Deus Volt!
Alex Bel
создал УГО диодного моста. Скачал с сайта футпринт, подключил его. При компилировании Интегрированной библиотеки вылазит ошибка. Можете подсказать, что не так я сделал?
Так там же написано мол не может найти ноги. У тебя дезигнатор ноги на УГО должно соответствовать имени пада на футпринте
источник

И

Илья in Deus Volt!

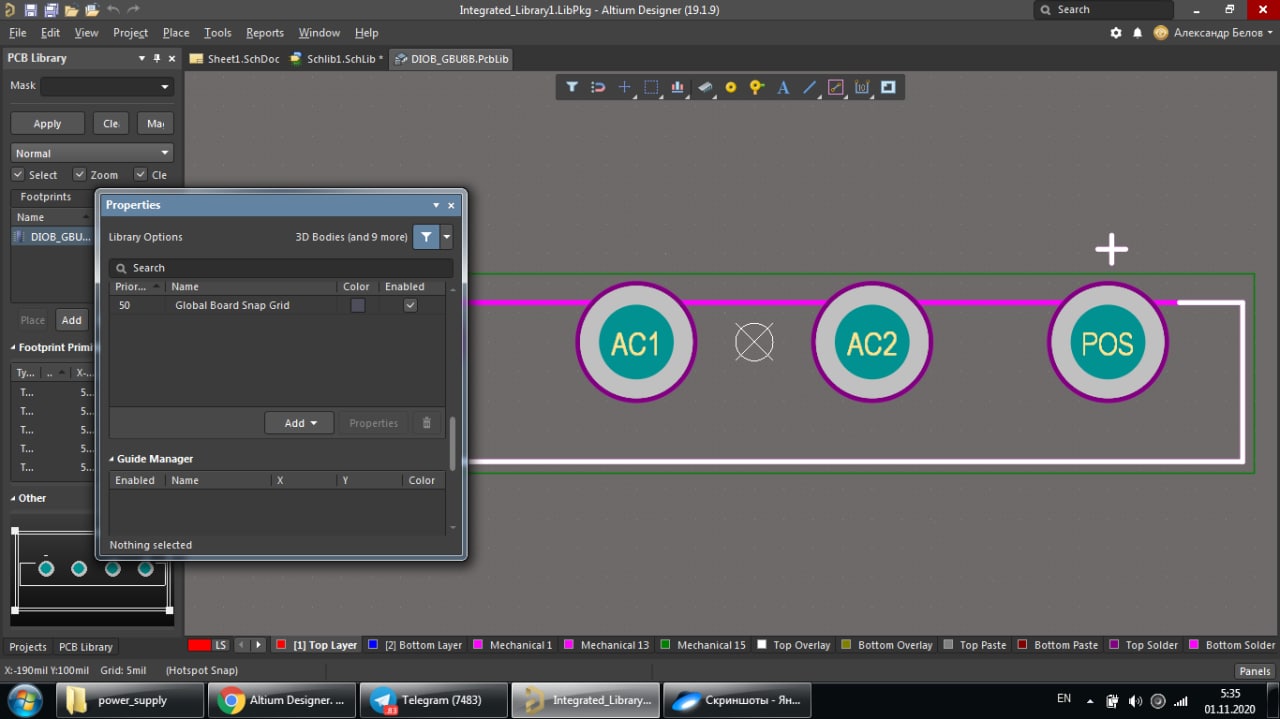

Открой футпринт, тыкни на пад и нажми F11 - скрин сюда
источник

AB

Alex Bel in Deus Volt!
источник

AB

Alex Bel in Deus Volt!

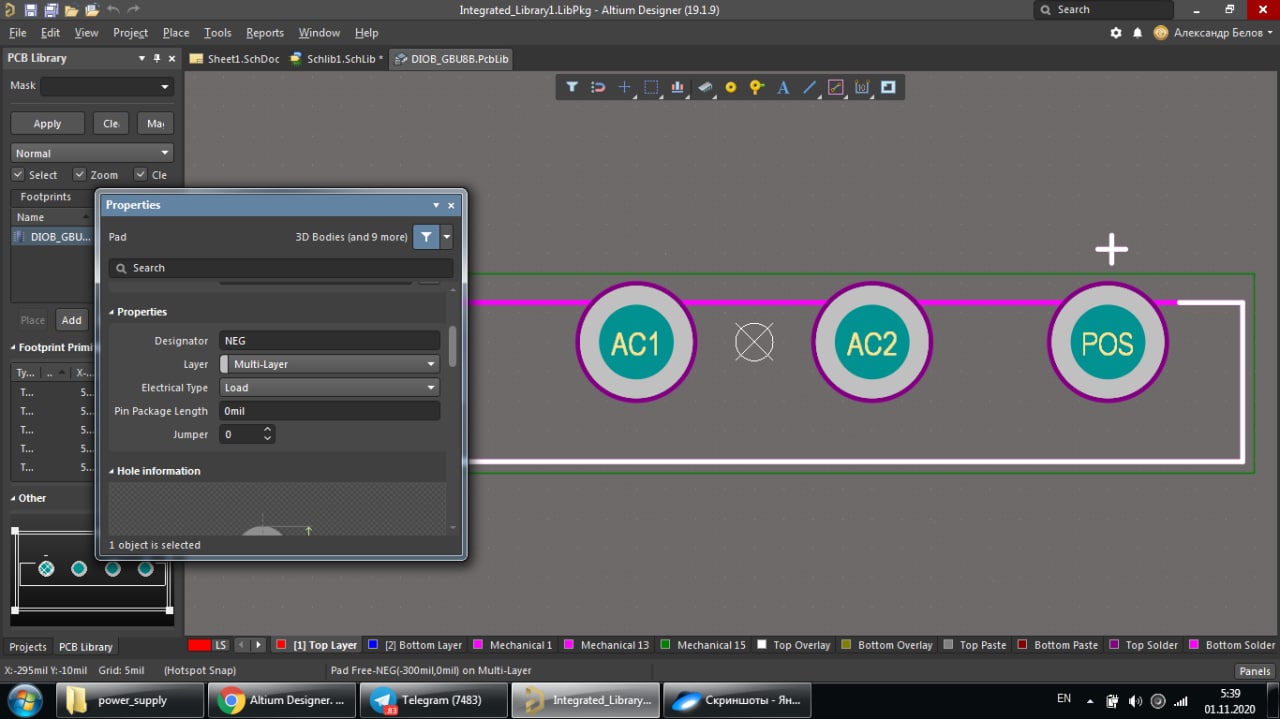

может быть дезагнаторы должны совпадать?
источник

AB

Alex Bel in Deus Volt!
источник

И

Илья in Deus Volt!
AC1 замени на 1, AC2 на 2, POS на 3 и прочее. Правда надо открыть даташит и сопоставить выводы так, что обозначения на схеме соответствовали ногам на принте
источник

И

Илья in Deus Volt!
Где ты такое дерьмо вообще нашел?
источник

AB

Alex Bel in Deus Volt!
я дезагнаторы поменял в своем уго. И все нормально скомпилировалось. почему вы говорите "дерьмо"? Что не так? Скачал такой футпринт по ссылке, выше кто то давал.
источник

И

Илья in Deus Volt!
Не ленись, делай сам и еще проверяй размеры и модели...
источник

И

Илья in Deus Volt!
Нууу как почему... POS - это блеать надо умудриться так обозвать. Дезигнаторы это всегда цифра, т.к. на другом мостике POS и NEG могут быть, например, местами поменяны
источник

И

Илья in Deus Volt!
То есть тут сам подход в твоих принтах говнистый
источник

И

Илья in Deus Volt!
Опять же, если хочешь давать норм имена - для этого у УГО в настройках есть NAME, а для связки с футпринтом собственно дезигнатор
источник

AB

Alex Bel in Deus Volt!

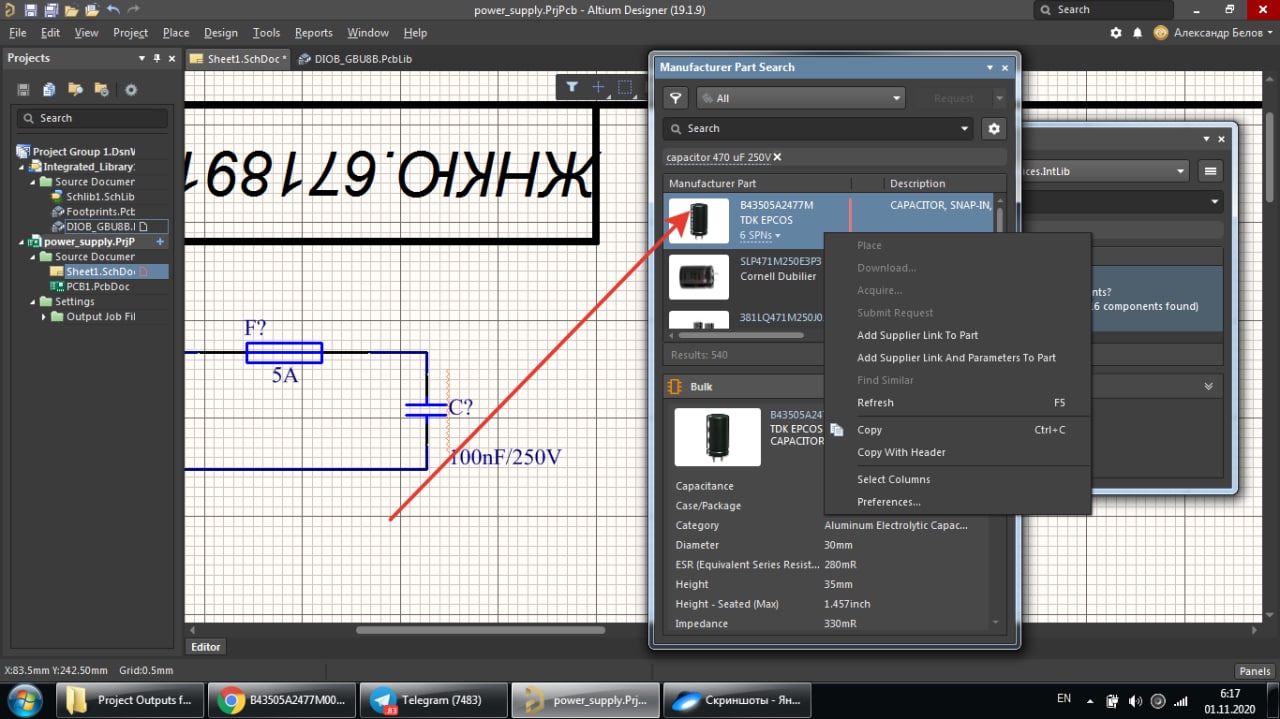

можно ли этот конденсатор добавить в интегрированную библиотеку и самому добавить УГО и футпринт? Какие кнопки надо нажимать?
