походу так и сделаю, а защита от кз на стороне докстанции будет
реле это идеальный вариант, который пройдет любые сертификации, но цена оверкил
Size: a a a
2020 October 21
V
Xilinx Artix-7, если хочется мощи за дешево
А вот отладочные к ним стоят по 1.5к зеленых)
И
Но вот тот же RFSoC часто сильно упрощает жизнь разработчика. У других ничего и близко подобного нет
Только 99,9999% оно нахуй не надо, а во многих задачах все так же ставят ADC/DAC RF + FPGA, т.к. их RFSoC даже в Европу хуй купишь, молчу про Китай и остальных врагов светоча демократии
И
А вот отладочные к ним стоят по 1.5к зеленых)
неее
DS
Добрый день!

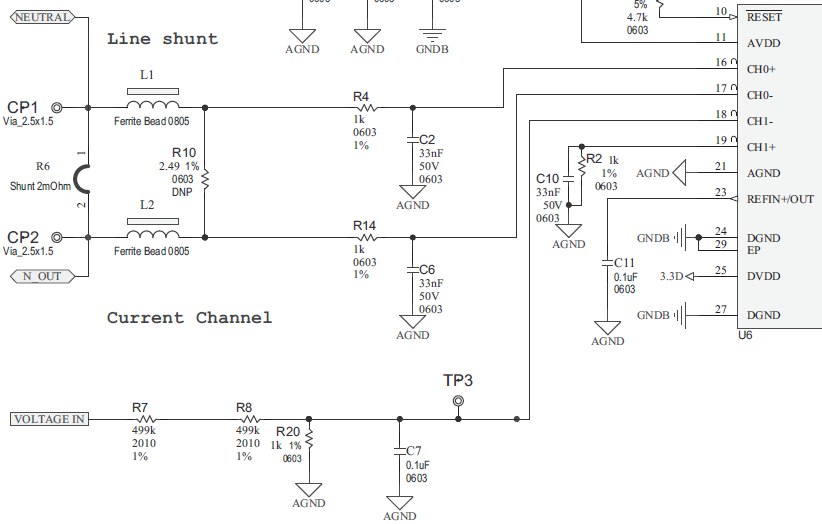

Необходимо сделать универсальный измеритель мощности для постоянного и переменного напряжения. На вход должен подключаться AC или DC источник питания, на выход нагрузка. Нужно измерять напряжение, ток, мощность. Есть микруха MCP39F501, в которой есть программируемый усилитель сигма-дельта модулятор, цифровой фильтр и интерфейсы. По идеологии очень удобная штука, но по DC в документации чёт тухло, а эмпирическим научным тыком задача не решилась. На базе нее есть отладочная плата AD0045 с GUI, AC меряет исправно. Переделал немного плату под DC, но не завелась, т.к. не особо понятно, что там внутри микрухи схемотехнически, нет описания обвязки на отладке, нет описания некоторых регистров. Пока жду ответа от микрочипа по документации параллельно ищу другое решение, потому что текущее может не сработать.
Ещё есть у ST решение на двух микрухах STPMCx и STPMSx, одна отдельно сигма-дельта модулятор, другая - многоканальный "калькулятор-демодуляор". И снова, про DC там довольно скудно. Понятно, что сигма-дельта АЦП будет работать и с постоянкой, но хотелось бы все-же увидеть опыт первопроходцев. Пробовал кто?
Можно, конечно, собрать конструктор по-отдельности, но это будет значительно дольше.
Необходимо сделать универсальный измеритель мощности для постоянного и переменного напряжения. На вход должен подключаться AC или DC источник питания, на выход нагрузка. Нужно измерять напряжение, ток, мощность. Есть микруха MCP39F501, в которой есть программируемый усилитель сигма-дельта модулятор, цифровой фильтр и интерфейсы. По идеологии очень удобная штука, но по DC в документации чёт тухло, а эмпирическим научным тыком задача не решилась. На базе нее есть отладочная плата AD0045 с GUI, AC меряет исправно. Переделал немного плату под DC, но не завелась, т.к. не особо понятно, что там внутри микрухи схемотехнически, нет описания обвязки на отладке, нет описания некоторых регистров. Пока жду ответа от микрочипа по документации параллельно ищу другое решение, потому что текущее может не сработать.
Ещё есть у ST решение на двух микрухах STPMCx и STPMSx, одна отдельно сигма-дельта модулятор, другая - многоканальный "калькулятор-демодуляор". И снова, про DC там довольно скудно. Понятно, что сигма-дельта АЦП будет работать и с постоянкой, но хотелось бы все-же увидеть опыт первопроходцев. Пробовал кто?
Можно, конечно, собрать конструктор по-отдельности, но это будет значительно дольше.
И
А вот отладочные к ним стоят по 1.5к зеленых)
И
Это фирмовая, а так у китайцев есть и по 2к
Y
Только 99,9999% оно нахуй не надо, а во многих задачах все так же ставят ADC/DAC RF + FPGA, т.к. их RFSoC даже в Европу хуй купишь, молчу про Китай и остальных врагов светоча демократии
У нас на кафедре чуваки занимались рлс системами, так от rfsoc они прям кайфанули, сильно упрощает разводку платы и общий габарит.
И
У нас на кафедре чуваки занимались рлс системами, так от rfsoc они прям кайфанули, сильно упрощает разводку платы и общий габарит.
Все кайфанули от концепта, только ни где их нет))
Y
Все кайфанули от концепта, только ни где их нет))
Ну вот у них была одна плата с младшим камнем, хз где они её достали
И
Ну вот у них была одна плата с младшим камнем, хз где они её достали
Достать одну-две штуки в "бытовом" исполнение не проблема, можно в кармане протащить, но купить серию или не дай бог индастриал или миллитари - переезжай в Штаты сразу
И
И опять же... вещь крайне специфическая и мало кому нужная, т.к. кучу ограничений накладывает
IF
Добрый день!
Необходимо сделать универсальный измеритель мощности для постоянного и переменного напряжения. На вход должен подключаться AC или DC источник питания, на выход нагрузка. Нужно измерять напряжение, ток, мощность. Есть микруха MCP39F501, в которой есть программируемый усилитель сигма-дельта модулятор, цифровой фильтр и интерфейсы. По идеологии очень удобная штука, но по DC в документации чёт тухло, а эмпирическим научным тыком задача не решилась. На базе нее есть отладочная плата AD0045 с GUI, AC меряет исправно. Переделал немного плату под DC, но не завелась, т.к. не особо понятно, что там внутри микрухи схемотехнически, нет описания обвязки на отладке, нет описания некоторых регистров. Пока жду ответа от микрочипа по документации параллельно ищу другое решение, потому что текущее может не сработать.
Ещё есть у ST решение на двух микрухах STPMCx и STPMSx, одна отдельно сигма-дельта модулятор, другая - многоканальный "калькулятор-демодуляор". И снова, про DC там довольно скудно. Понятно, что сигма-дельта АЦП будет работать и с постоянкой, но хотелось бы все-же увидеть опыт первопроходцев. Пробовал кто?
Можно, конечно, собрать конструктор по-отдельности, но это будет значительно дольше.
Необходимо сделать универсальный измеритель мощности для постоянного и переменного напряжения. На вход должен подключаться AC или DC источник питания, на выход нагрузка. Нужно измерять напряжение, ток, мощность. Есть микруха MCP39F501, в которой есть программируемый усилитель сигма-дельта модулятор, цифровой фильтр и интерфейсы. По идеологии очень удобная штука, но по DC в документации чёт тухло, а эмпирическим научным тыком задача не решилась. На базе нее есть отладочная плата AD0045 с GUI, AC меряет исправно. Переделал немного плату под DC, но не завелась, т.к. не особо понятно, что там внутри микрухи схемотехнически, нет описания обвязки на отладке, нет описания некоторых регистров. Пока жду ответа от микрочипа по документации параллельно ищу другое решение, потому что текущее может не сработать.
Ещё есть у ST решение на двух микрухах STPMCx и STPMSx, одна отдельно сигма-дельта модулятор, другая - многоканальный "калькулятор-демодуляор". И снова, про DC там довольно скудно. Понятно, что сигма-дельта АЦП будет работать и с постоянкой, но хотелось бы все-же увидеть опыт первопроходцев. Пробовал кто?
Можно, конечно, собрать конструктор по-отдельности, но это будет значительно дольше.
что такое не завелась? микросхема сама хоть постоянный хоть переменный сигнал принимает.
обвязка микросхемы пропускает постоянную составляющую?
обвязка микросхемы пропускает постоянную составляющую?
V
Уговорил. Только заказывать с али не хотелось бы. Ищу где у нас можно.
V
А к ней какую среду ставить?
DS
что такое не завелась? микросхема сама хоть постоянный хоть переменный сигнал принимает.
обвязка микросхемы пропускает постоянную составляющую?
обвязка микросхемы пропускает постоянную составляющую?
Да, пропускает. Постоянное напряжение исправно меряет. С каналом тока проблема: не удается выставить расчетный 0 по току в то время, когда его реально нет. Если продолжу, то уйду в нюансы работы микрухи)) Вопрос был скорее в том, какие еще есть ready-to-use решения по измерению AC и DC мощности. Попутно поделился тем, что сам откопал.
V
Ну и слышал, что в среде можно симуляцию пускать. Чтобы пока железо идет можно было хоть что-то писать.
И
А к ней какую среду ставить?
Vivado
И
Ну и слышал, что в среде можно симуляцию пускать. Чтобы пока железо идет можно было хоть что-то писать.
Конечно, тебе железка в принципе не нужна для изучения)
V
Конечно, тебе железка в принципе не нужна для изучения)
Так. Я что-то не понял. Она что, платная?
