2020 August 23
В
важен наверное не результат, а сделанное изменение
LE
еще вопрос в догонку, как теперь настроить make чтобы он генерировал elf файл?
код для NRF52840 пишу в VSCode, все успешно собирается, не хватает отладки в ozone
код для NRF52840 пишу в VSCode, все успешно собирается, не хватает отладки в ozone
AP
Grzegorz Brzęczyszczykiewicz
Я искал следующим образом - у меня не было тепловизора, я подключал тестер на измерение сопротивления, подключал на питание и грел феном разные области печатной платы, смотрел когда сопротивление начинало изменяться.
Я когда то в одном очень бедном ремонтном сервисе лайфхак подсмотрел на случай если нету тепловизора - всю плату шаг за шагом прокладывали чековой термобумагой (почти любой ненужный чек), там где элемент грелся бумага соответственно чернела
В
L Evgeniy
еще вопрос в догонку, как теперь настроить make чтобы он генерировал elf файл?
код для NRF52840 пишу в VSCode, все успешно собирается, не хватает отладки в ozone
код для NRF52840 пишу в VSCode, все успешно собирается, не хватает отладки в ozone
а как так ? бинарь то получается из elf файла, значит он где-то должен быть
LE
Василий
а как так ? бинарь то получается из elf файла, значит он где-то должен быть
в папке build hex, bin, map, out
LE
если озону скармливаю out - он не находит скомпилированные файлы
LE
починил #ozone_NRF так:
скрипт инициализации Ozone, в функциях
void AfterTargetReset (void) и
void AfterTargetDownload (void)
инициализация указателя на PC должна быть:
PC = Target.ReadU32(VectorTableAddr + 4);
Target.SetReg("PC", PC);
скрипт инициализации Ozone, в функциях
void AfterTargetReset (void) и
void AfterTargetDownload (void)
инициализация указателя на PC должна быть:
PC = Target.ReadU32(VectorTableAddr + 4);
Target.SetReg("PC", PC);
M
L Evgeniy
еще вопрос в догонку, как теперь настроить make чтобы он генерировал elf файл?
код для NRF52840 пишу в VSCode, все успешно собирается, не хватает отладки в ozone
код для NRF52840 пишу в VSCode, все успешно собирается, не хватает отладки в ozone
А протоколы какие?
LE
А протоколы какие?
не пойму вопроса
M
L Evgeniy
не пойму вопроса
Бле? На 52840
LE
да, все верно
VK
Измерил сопротивление- 14Ом.
Т.е. как-бы не глухое КЗ.
При 3.3В 230мА потребляет.
Вкрутить сразу 15В и посмотреть где задымится не охота, бо есть еще не снятые камни с платы...
Ща буду на нюх искать)))
PS: танталов нет.
Т.е. как-бы не глухое КЗ.
При 3.3В 230мА потребляет.
Вкрутить сразу 15В и посмотреть где задымится не охота, бо есть еще не снятые камни с платы...
Ща буду на нюх искать)))
PS: танталов нет.
Не надо 15В, сделайте 1в и ток подымайте до 2-3а и ищите нагрев.
Если не ищется, то идите мультиком по трассе отслеживая падение напряжения, оно будет уменьшаться по мере приближения к месту кз.
Если не ищется, то идите мультиком по трассе отслеживая падение напряжения, оно будет уменьшаться по мере приближения к месту кз.
VK

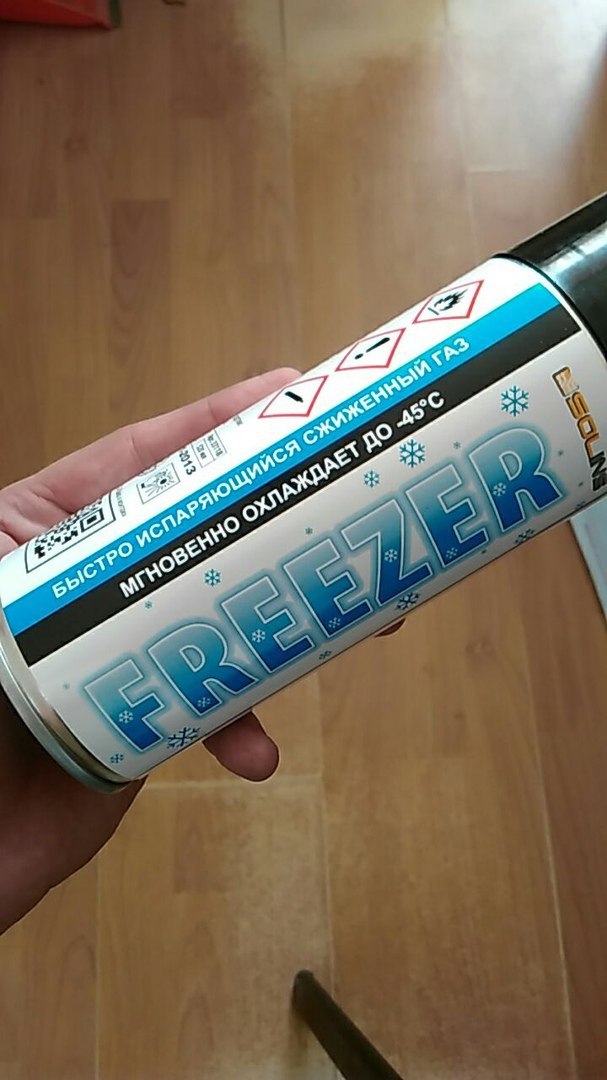

Из разряда вредных советов: есть риск того что выпадет роса и добьет девайс.
AD
Не надо 15В, сделайте 1в и ток подымайте до 2-3а и ищите нагрев.
Если не ищется, то идите мультиком по трассе отслеживая падение напряжения, оно будет уменьшаться по мере приближения к месту кз.
Если не ищется, то идите мультиком по трассе отслеживая падение напряжения, оно будет уменьшаться по мере приближения к месту кз.
Уже нашел все, сгорела стм-ка, память, есп32.
Блин, стмка 14 баксов штука 😐
Блин, стмка 14 баксов штука 😐
AK
Из разряда вредных советов: есть риск того что выпадет роса и добьет девайс.
росы, как правило, не бывает
VK
Уже нашел все, сгорела стм-ка, память, есп32.
Блин, стмка 14 баксов штука 😐
Блин, стмка 14 баксов штука 😐
Лучше бы плату в утиль после такого, конечно..
VK
росы, как правило, не бывает
Как правило? Слабая гарантия 😉
A
Из разряда вредных советов: есть риск того что выпадет роса и добьет девайс.
Так роса дистиллят
VK
Anton
Так роса дистиллят
Роса выпадает на плате и там же растворяет все говно что на поверхности лежит - ура.
А если под bga затекает чуток то очень неторопливо корродирует, и вопрос лишь времени когда окочурится плата в след раз.
Короче, проще не практиковать
А если под bga затекает чуток то очень неторопливо корродирует, и вопрос лишь времени когда окочурится плата в след раз.
Короче, проще не практиковать
