a
Size: a a a
2020 August 23
IF
aum
а как проблему сдвига земли решаете?
пинанием проектантов чтоб землю пробросили))
если про постоянный сдвиг земли то у приемников вход 485 гальванический развазян с внутренний землей и заземлением устройства
если про постоянный сдвиг земли то у приемников вход 485 гальванический развазян с внутренний землей и заземлением устройства
IF

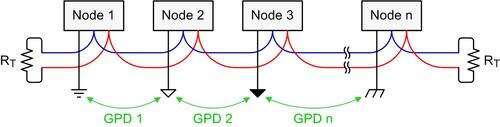

GPD в 7-25 вольт блять они там радугой срут видимо
IF
ну пральна , на гейропейскийх обьектах сначала сетку медную закапывают под подстанции например, тому и норм потенциалы
a
Так получается, что экран не проводящий у вас, а лишь защита от электромагнитных наводок
IF
aum
Так получается, что экран не проводящий у вас, а лишь защита от электромагнитных наводок
не, проектанты умудрялись кидать витую пару даже без экрана, совсем
+ я видел приемники 485 , у которых не было тупо контакта земли, благо внутренняя земля соединялась с заземлением, хоть так.
+ я видел приемники 485 , у которых не было тупо контакта земли, благо внутренняя земля соединялась с заземлением, хоть так.
IF
а так рекомендуем ,belden с экраном и доп жилой
DR
ну это тогда отход от стандарта
если конечно это не связь только между собственными девайсами
проще уж реально езернет
с езернетом кстати ни разу проблем при прохождении ЭМС не было
правда не совсем уверен что программисты нам правильно вывели подсчет ошибок фреймов )))
в отличие от 485
если конечно это не связь только между собственными девайсами
проще уж реально езернет
с езернетом кстати ни разу проблем при прохождении ЭМС не было
правда не совсем уверен что программисты нам правильно вывели подсчет ошибок фреймов )))
в отличие от 485
Эзернет на двуслойке делаете?
DR
пинанием проектантов чтоб землю пробросили))
если про постоянный сдвиг земли то у приемников вход 485 гальванический развазян с внутренний землей и заземлением устройства
если про постоянный сдвиг земли то у приемников вход 485 гальванический развазян с внутренний землей и заземлением устройства
Я видел неизолированные без вывода земли, тупо пара. Вот они гореть любят, да
IF
Эзернет на двуслойке делаете?
не, на 4 , но это не из за езернета а из за PHY и проца перед ним
DR
не, на 4 , но это не из за езернета а из за PHY и проца перед ним
Поэтому и не было)
IF
+ TVS разрядники и все такое
a
не, проектанты умудрялись кидать витую пару даже без экрана, совсем
+ я видел приемники 485 , у которых не было тупо контакта земли, благо внутренняя земля соединялась с заземлением, хоть так.
+ я видел приемники 485 , у которых не было тупо контакта земли, благо внутренняя земля соединялась с заземлением, хоть так.
Так приемник усиливает разницу потенциалов на входе. Ему земля нужна лишь для формирования выходного сигнала, чтоб он был связан с ней
DR
Мне доводилось разводить RMII на 2 слоях, потому что начальство сказало «И так сойдёт». Через 4 года захотели продавать в Европу, начали проходить ЭМС и схватились за голову.
DR
Ну и я ввернул своё любимое «А я же говорил»
IF
aum
Так приемник усиливает разницу потенциалов на входе. Ему земля нужна лишь для формирования выходного сигнала, чтоб он был связан с ней
если разница в землях больше коммона приемника то на входе приемника будет 0 или ошибка (если он может такое выдать) ибо оба входа для него как бы с одинаковым потенциалом
IF
Мне доводилось разводить RMII на 2 слоях, потому что начальство сказало «И так сойдёт». Через 4 года захотели продавать в Европу, начали проходить ЭМС и схватились за голову.
ну возможно не только в слоистости дело было все таки еще корпус надо учитывать, то се
DR
ну возможно не только в слоистости дело было все таки еще корпус надо учитывать, то се
Корпус - пластиковая херня под DIN-рейку
IF
уу)
DR
А вообще забавно вышло, в итоге 500 с хером девайсов лежат на складе, потому что продавать низзя)
