IZ
Со щупом чуть позже попробую.. Монтаж... Отдельный разговор
Size: a a a
2022 January 17
IZ
Там и схемотехник от души накосячик
GZ
5 мегагерц накосячить невозможно... Но если мастер возмётся....
Х
+
Х
А на первом канале что?
IZ
Неважно
Х
А можно сразу и вход и выход?
IZ
Клока?
Х
Ну да.
IZ
Можно, чуть позже сниму
IZ
Кстати, самому интересно propagation delay посмотреть
PB
Элементарно - в 99% случаев (ОСОБЕННО если это клок) на выходе CMOS каскадов ставиться source терминация. Блин, даже если не хочется ничего терминировать, ставится 0 Ом )
PB
Не поставил - мирись с теми отражениями и овершутом, который получился. Уже хрен чего отладишь, если всего один резюк не предусмотреть
PB
А, да, остальные 1% это как раз подтверждение того, что накосячить возможно
S
Да какие отражения. 5Мгц это практически DC 😁
AS
Всем привет, столкнулись с проблемой подобрать 3х пиновый non-shorting слайдовый переключатель. Многие модели, заявленные как non shorting по факту такими не являются. Может кто посоветовать проверенные модельки/серии/производителей?
AS

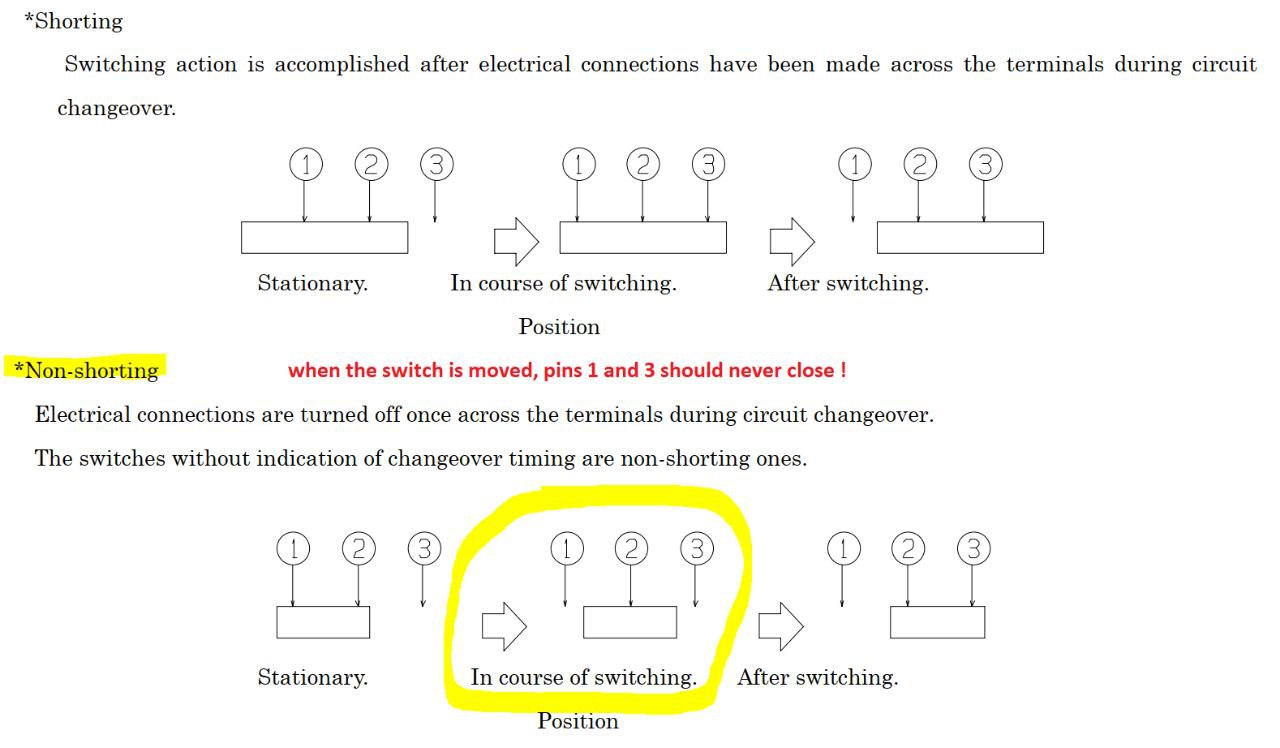

Иллюстрация, в non shorting не должно быть такого, что крайние пины замыкаются при движении
TT
На быстрой логике можно получить такой звон по фронтам, что один клок будет за пять.
PB
Как насчёт того обстоятельства, что у тебя не синус? :D
S
Да що синус що меандр, разница всего-то на порядок. 10 х 0 = 0
