GZ
Size: a a a
2022 January 17
IZ
И таких выбросов на нём нет?
GZ
А вход открытый у осц поставьте
GZ
Микросхема полностью статическая, от прстоянки и до мегагерц 30... от напряжения питания зависит
KA
Атмосферненько)
GZ
И щуп 1:10 переключите
KA
LVCMOS 3.3V -> CMOS 5V ?
PB

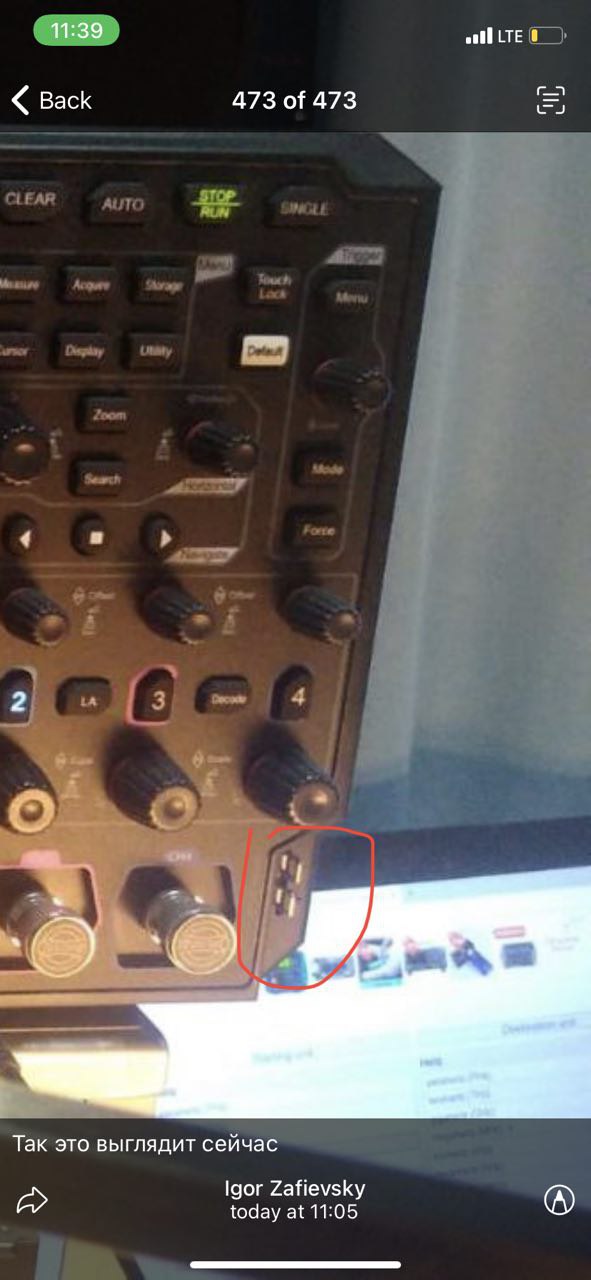

Что там будет, если на калибровочный выход шупом ткнуться?
PB
Сюда
PB
PB
Короче, если там тоже треш, то надо компенсацию щупа подкрутить
IZ
На 3V - нормальный меандр
GZ
Чем сейчас преробразовываете?
GZ
Разделительный конденсатор и два резистора? Имеет право
IZ
Нет, ща схему гляну
IZ
74LVCH2T45DC
GZ
Это двухгейтовый вариант того что я выше посоветовал... Смотрите что с прибором которым проверяете
IZ
На калибровке - практически идеальный меандр
GZ
Тогда смотрите монтаж... где-то нет земли, например
GZ
Щуп 1:10 переклбчите
