Тип паста в них выливается, не?
Size: a a a
2021 November 27
AM
Если не закупоривать спецом.
Х
Ну я к тому, что это хуже будет, если я в двух местах соединю? Просто найденный футпринт уже с виасами...
A
Там трафарет для нанесения пасты просто бьется на регионы, которые не пересекаются с отверстиями.
Вроде бы в лучших чайных домах Лондо́на по актуальным стандартам IPC достаточно процентов 60 покрыть пастой для эффективной пайки.
Вроде бы в лучших чайных домах Лондо́на по актуальным стандартам IPC достаточно процентов 60 покрыть пастой для эффективной пайки.
A
Хуже не будет
Х

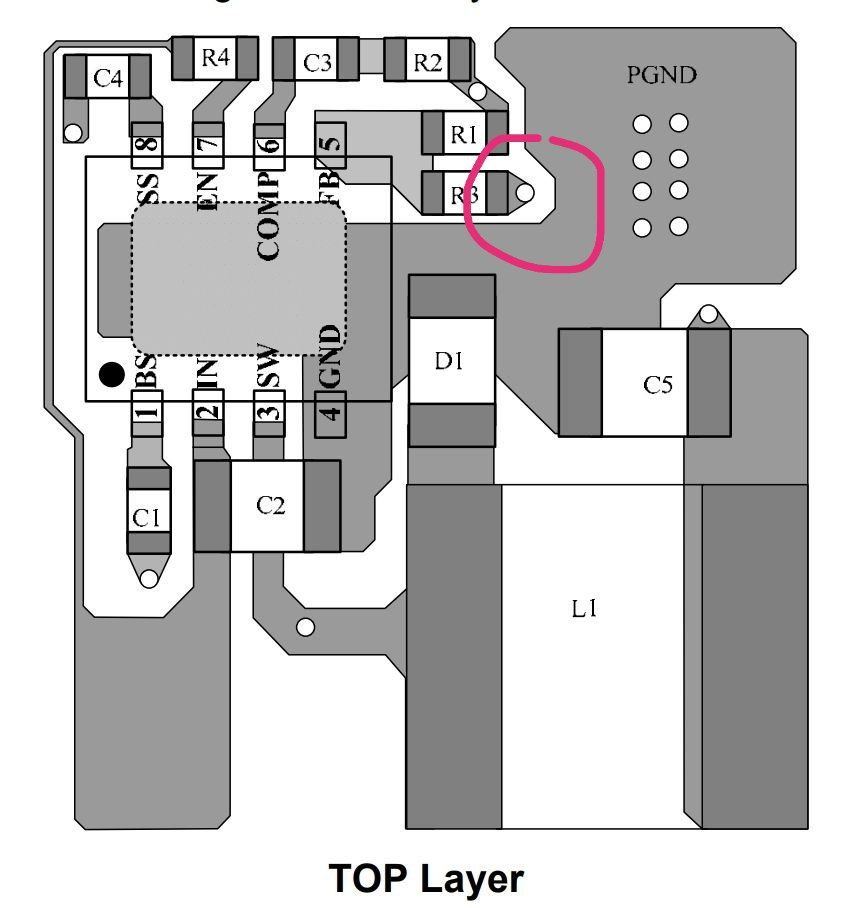

и вот тут явно специально земли разделены.
A
Да, это FB
A
Еще и отдельной трасой ведут
TT
а почему?
A
Конкретно здесь - чтобы ловить меньше помех от силовой части.
Иногда вообще двумя трассами ведут по типу кельвиновского соединения.
Иногда вообще двумя трассами ведут по типу кельвиновского соединения.
TT
не очень очевидно. Помех на FB с силовой земли?
A
Обрати внимение на C5 и где переходные отверстия на землю.
У тебя возвратные токи высокой частоты идут по пути наименьшего импеданса (в частности - под силовой трассой Vout). И в таком виде с FB пересекаться не будут.
У тебя возвратные токи высокой частоты идут по пути наименьшего импеданса (в частности - под силовой трассой Vout). И в таком виде с FB пересекаться не будут.
DV
Александр, не мог бы расшифровку дать аббревиатуре FB - front bottom переход ?
A
FeedBack
TT
хмхмхм. Вопрос в чем. Опорное напряжение внутреннего компаратора FB - отсчитывается от 4 пина микросхемы. А Делитель - от внутреннего полигона земли на плате. Если добавить между ними пару переходов - не будет ли хуже из-за индуктивности и лишнего сопротивления?
DV
спасибо
TT

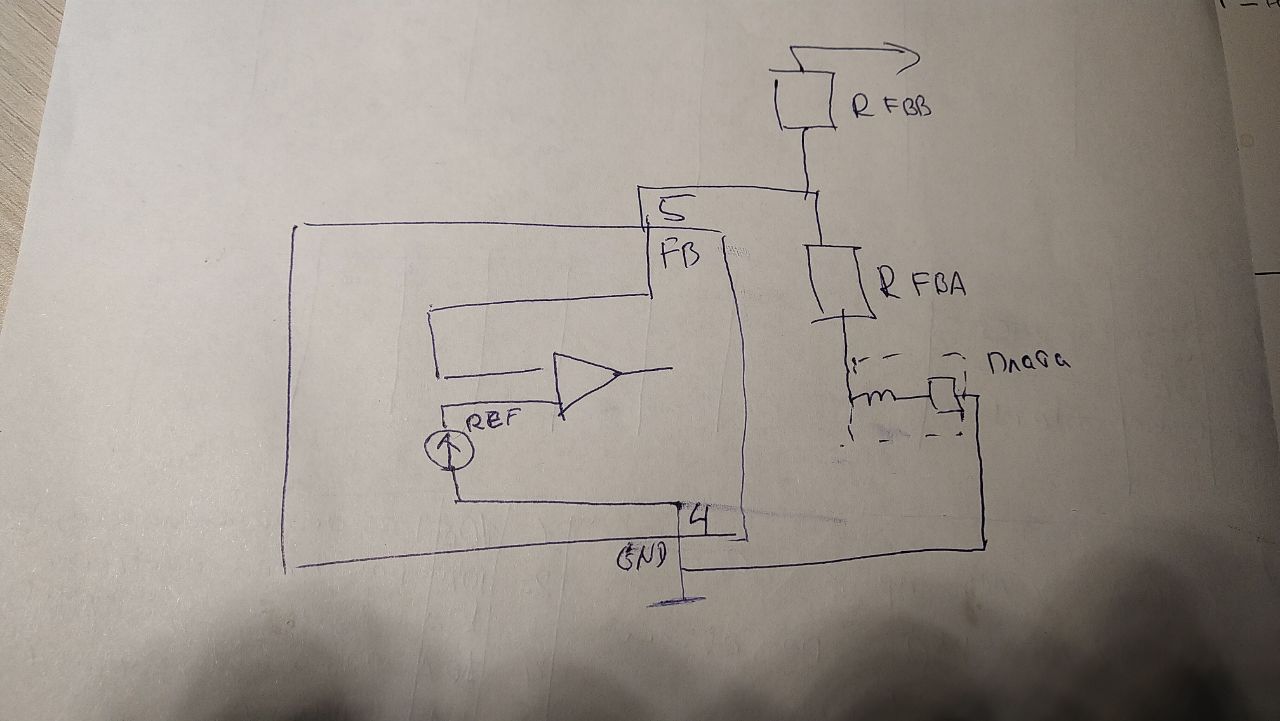

Как-то так
TT

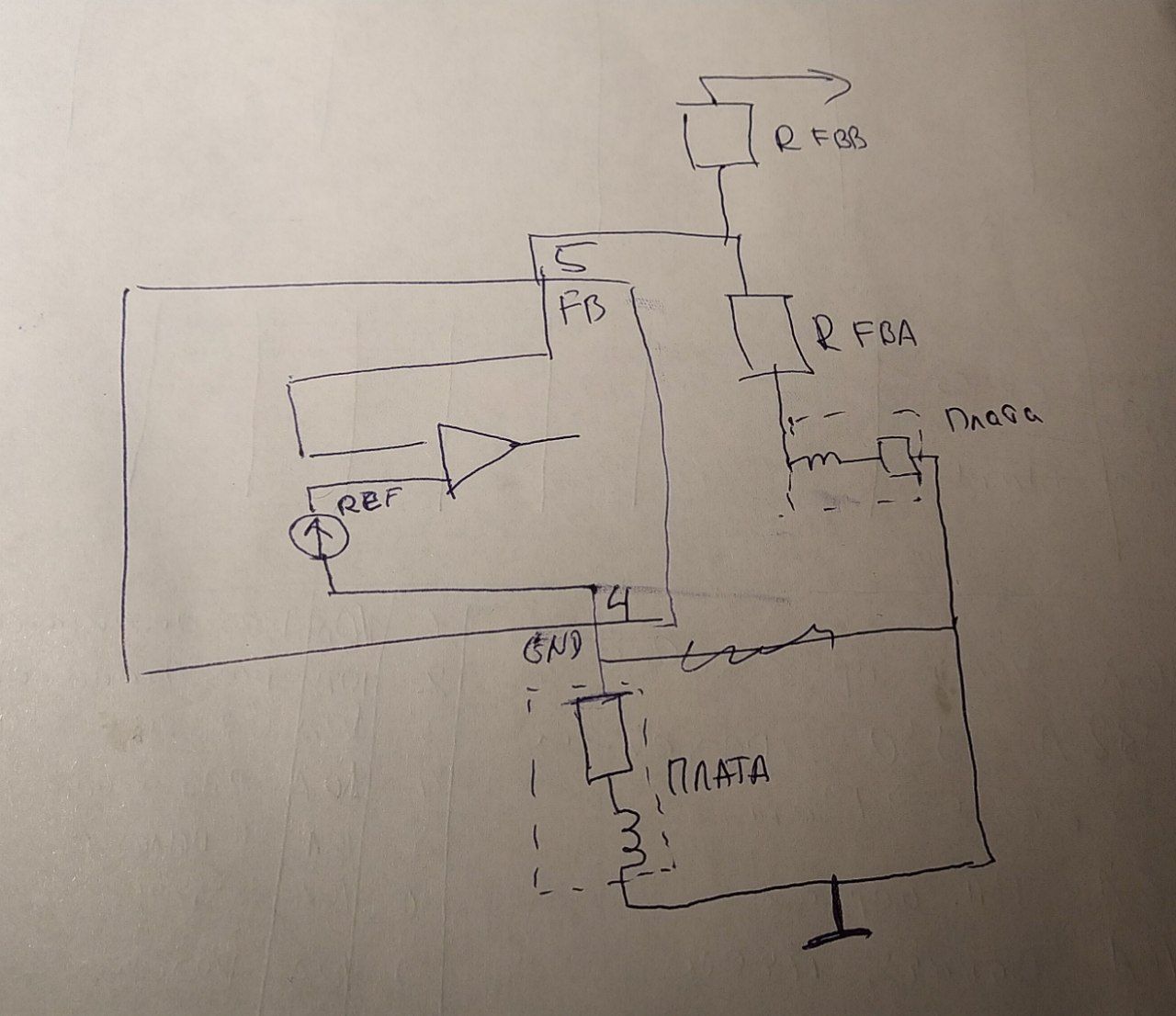

Хотя нет
A
В данном ключе индуктивность и уж тем более сопротивление переходного отверстия мало играют роль. Плюс вроде как ток всё равно будет течь по пути наименьшего импеданса.
