Там есть 10 нога current sence, если не притянуть на - питания, тоже не запускается. И, верхние плечи управляются бутстрепным напряжением, заряжается во время открытия нижнего плеча

И ее контур будет через самый низкий импеданс между "референсом" агрессора и "референсом" жертвы. Если PE и SGND под одним потенциалом, то этот путь будет пролегать как раз через PE, так как там полно всякого металла: от корпуса до шилдов коннекторов

ОБЫЧНО так. Но вообще, опять же, везде все по-разному

да 10 нога подтянута на 5в

Нее, не массу ее
А то не запустица. Это с шунта сигнал же

получается когда я вывожу ШИМ сигнал через один порт на верхнюю плечо, и когда он падает на низкий уровень я должен подать сигна на нижнюю плечо, так?

извиняюсь я перепутал его с VFo

10 нога через резистор идёт на массу

Нет. Там по схеме есть конденсаторы на каждый верхний канал. Когда открыт нижний транзистор, через диод этот кондёр заряжается, накапливая энергию на одно открытие верхнего. То есть имеет потенциал относительно средней точки. Когда приходит сигнал на открытие верхнего плеча, кондёр разряжается на затвор верхнего ключа. Я имею сказать, что пока нижний не откроется, бутстреп не зарядица и ключу не счего открываться

значит когда откроется нижный плечо на выводах 21,23 и 25 должен появиться масса, чтобы зарядилис кондиоры, правильно?

Насчёт номеров выводов не знаю. На средних точках. Ака, личкага езаверинг, урушиб колмасин эгалари группани😂

на выводах где кондиоры 15в присутствует, но нету массы

Относительно эмиттера смотрите

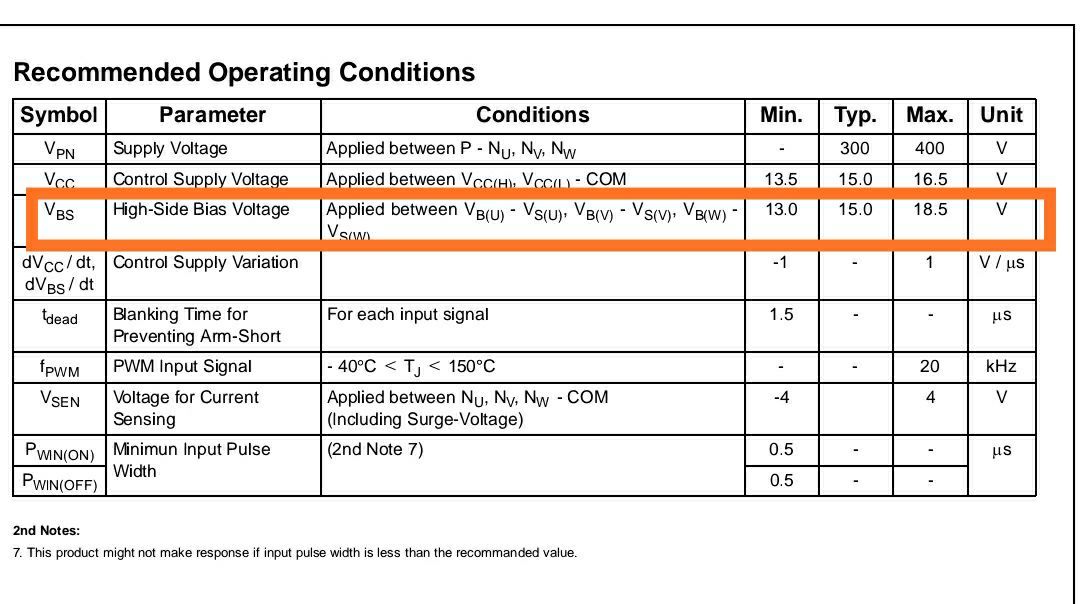

но по даташиту написано что потенциал должен присутствовать между парами

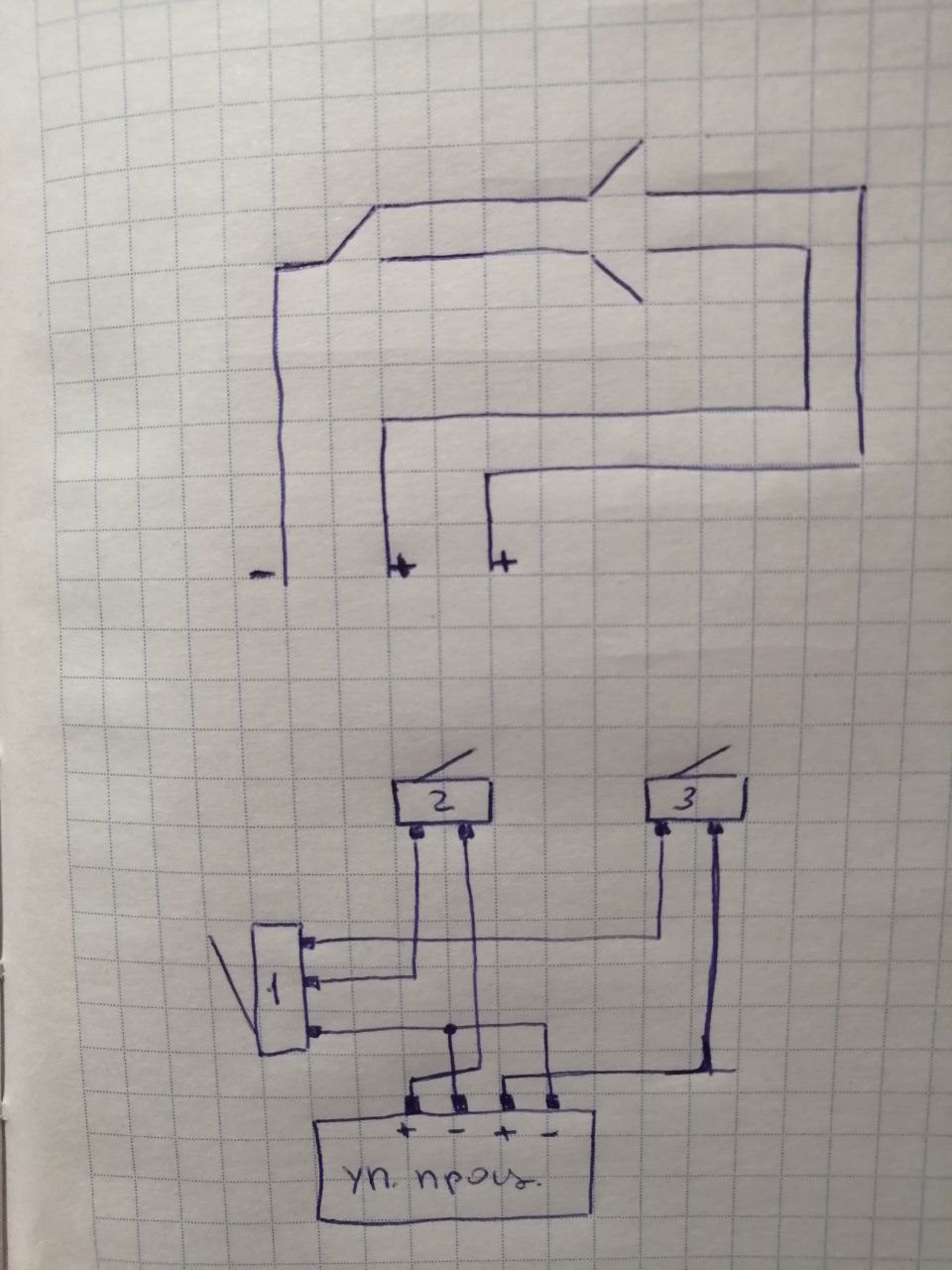

добрый вечер. есть такая схемка.
1микрик замкнут идёт цепь на 2
1микрик разомкнут идёт цепь на 3
надо сделать чтоб 3 срабатывал когда разомкнул 1 микрик и сново замкнул.
как я думаю надо добавить конденсатор как, замкнул 1 он зарядился разомкнул пошёл контакт, замыкаеш микрик 3 пошёл сигнал на проц. но ничего не получается.
Подскажите как это можно реализовать.
