Там были вопросы заземления
Size: a a a
2021 November 24
PB
О, а даже могу зафоткать. Лежит под рукой hard copy )
PB
Если на пальцах - у тебя в PE текут только токи со всяких снабберов и TVS
A
А так из советов обычно рекомендуют сливать всякое говно с разъемов ethernet и тому подобного на землю шасси, по контуру печатной платы, но рамка не должна быть замкнутой для избежания эффекта антенны.
PB
И ее потенциал с остальным землями ты выравниваешь через такой импеданс, чтобы ничего лишнего туда не текло (типа сигнальных токов)
A
Да. Как правило это 1М резистор и емкость около 1nF параллельно ему.
V
но там ж емкость не простая
PB
В медицинских огромный ГОм (буквально огромный)... По-разному, в общем-то
PB
Но обычно да, 1М норм. 1206 условный
A
Да, согласен.
TS
Отключается по низкому питанию драйвера (<13В), не высокому.
АС

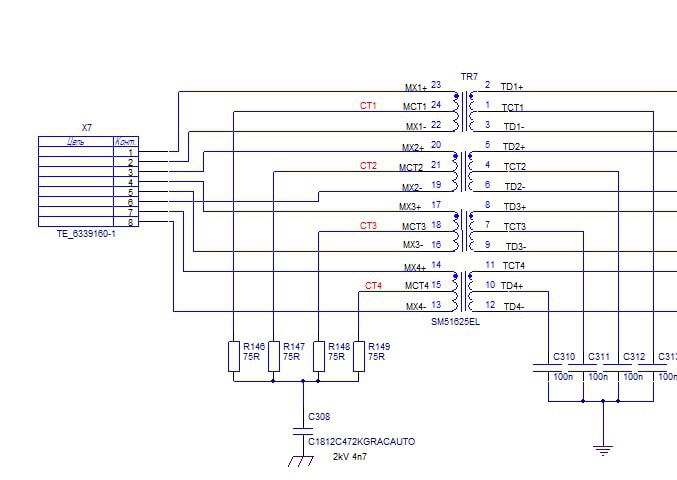

О кстати, пример этого earth из проекта
PB
Он тут бестолковый, даже TVS нет )
PB
Но AC терминаацию делает, да
IZ
Дык это ж гыгабыт
PB
Я туда ставлю TVS со сквозным роутингом прямо на PE. Между трансом и коннектором. А кондер тут, скорее, для виртуальной земли для AC
АС
TVS на стороне чипа имеются, обрезал прост
АС
А на стороне разъема tvs...
Интересно, почитаю
Интересно, почитаю
PB
Пока лишняя энергия дойдет до TVS на чипе, она растеряется по всей борде. Так что хз, сомнительно
PB
Она же входит в коннектор, грубо говоря
