Просто взгляните на металл на плате как на структуру, которая формирует электромагнитное поле. Между дорожкой и металлом, по которому течёт обратный ток, например. И все сведётся к тому, чтобы уместить это поле в наименьшем объеме, а также обеспечить отсутствие пересечения между полями соседних дорожек (контуров). Больше там знать особо нечего, только инструменты и технологии остаются. Ну и иногда добавляется IR drop и common mode наводка, но там тоже не особо много науки

Хм.. спасибо. Я понял идею, но таки оставлю их где есть. Пинхидер в середине платы будет выглядеть максимально стремно

Я бы еще добавил ключ по питанию - что бы можно было оперативно передернуть питание, в случае необходимости

Ну на этой плате это вряд ли главное. Я бы переживал о браке маски и коротышек больше. Вряд-ли там будет больше нескольких мегагерц, так что мне кажется вряд ли это будет влиять

24 МГц вроде на сдкарту

Подтяжки прямо на дорожки а не через Т коннект

Зазор крайних линй от гнд увеличить до эквивалентнго средним

На линию питания куда подклб
Юченны подтяжки 1 кап 100нф

Остальное все отлично

Там есть. А что такое гнд?

А, gnd

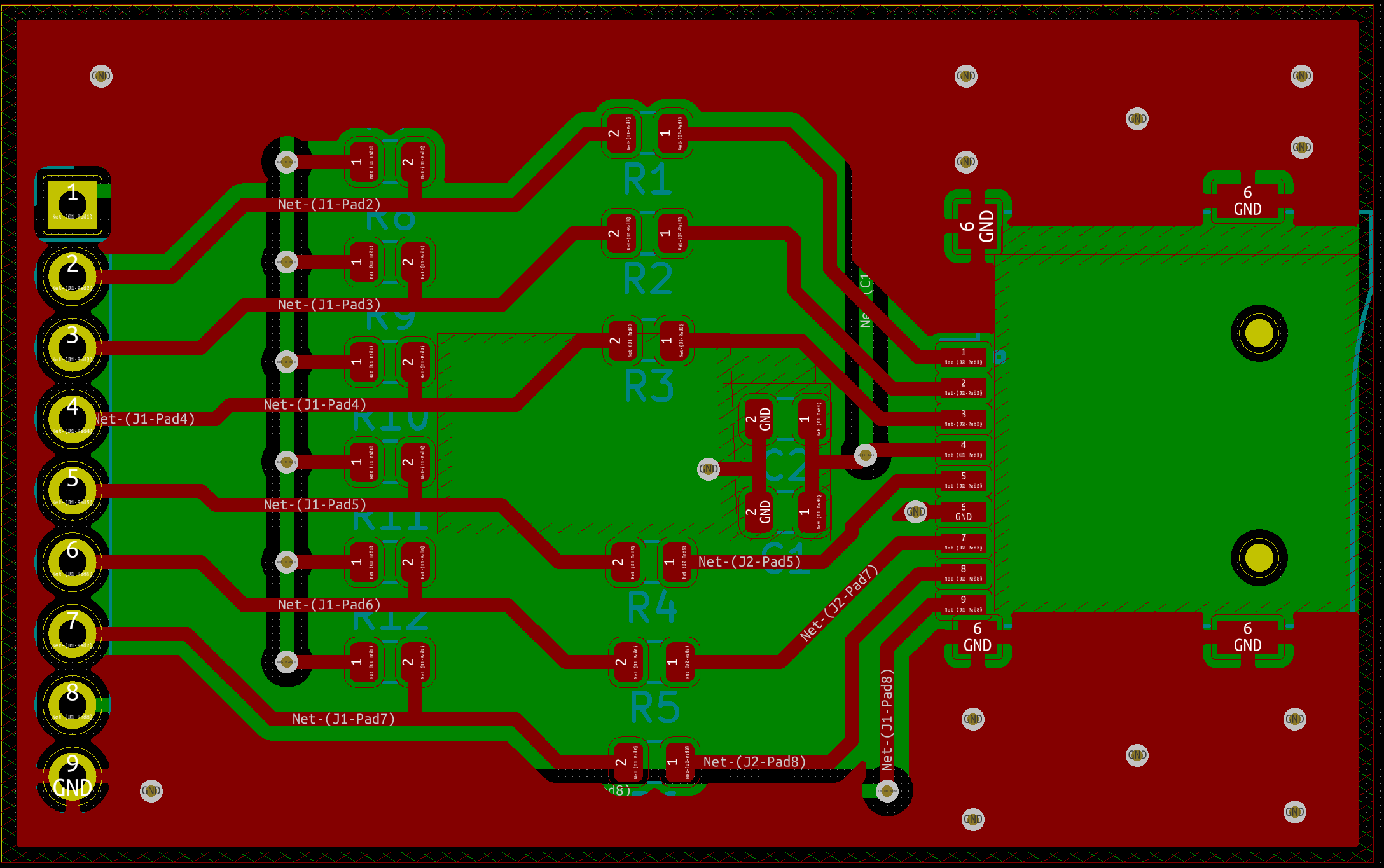

во. Перерисовал. Кондеры ближе принес и заливку медью убрал из под слота карты

Говорят же..  ключик в питание поставьте. Причем резисторы подтяжет тоже от него вклбчать

и его запушил на гитхаб

Подскажите - в DC\DC флайбек диод принципиально должен быть между ключом и индуктором или пофигу? На всех рефенсах вижу что он до идет.

Удобно его поставить не по пути от ключа  до индуктора, а с другой стороны. Но не уверен, что так можно.

Я как понял - главное что бы был близок к выходной емкости и индуктору.

Можно полную картинку? Больше похоже на buck. Нужен контекст

Преобразователь buck, я просто не знаю как по русски диод называется, эмм возвратный какой нибудь?

Тогда только так. Как бы это попроще. Куда будет течь ток индуктора, когда верхний ключ закрывается? Обычно из земли через диод )
