RC
я говорю анализ нелинейности шкалы в экселе)
Мы калибровали точки (20, 80 Ом, 200, 800 Ом)
Далее линейной интерполяцией считали текущее сопротивление , далее полиномом пересчитывал в температуру
Size: a a a
2021 April 09
RC
кстати у меня все равно есть на плате -5в нормально ли будет сформировать отрицательно смещение для напряжение экв 500 ом ?
A
Зависит от производителя датчика.
Некоторые предоставляют в соответствии с ITS-90 до 11 коэффициентов.
Если используется уравнение Стейнхарта — Харта - 3 или 4.
Некоторые предоставляют в соответствии с ITS-90 до 11 коэффициентов.
Если используется уравнение Стейнхарта — Харта - 3 или 4.
RC
чтоб шкалу в полный диапазон ацп вывести?
RC
взлет pt500 пара 1класс
RS
На 12 бит АЦП?
RC
ага
RS
Покажи схему того что ты хочешь, для начала
RC
ну вот сейчас выходи 2905-3841 0 -100
RS
У F3 при использовании 2 sdadc это проще реализовать. Внешний только 1 источник тока с двумя диапазонами
RS
Приложение было не прецизионное, 2.5 градуса погрешность в диапазоне -50 +250
RC
RC

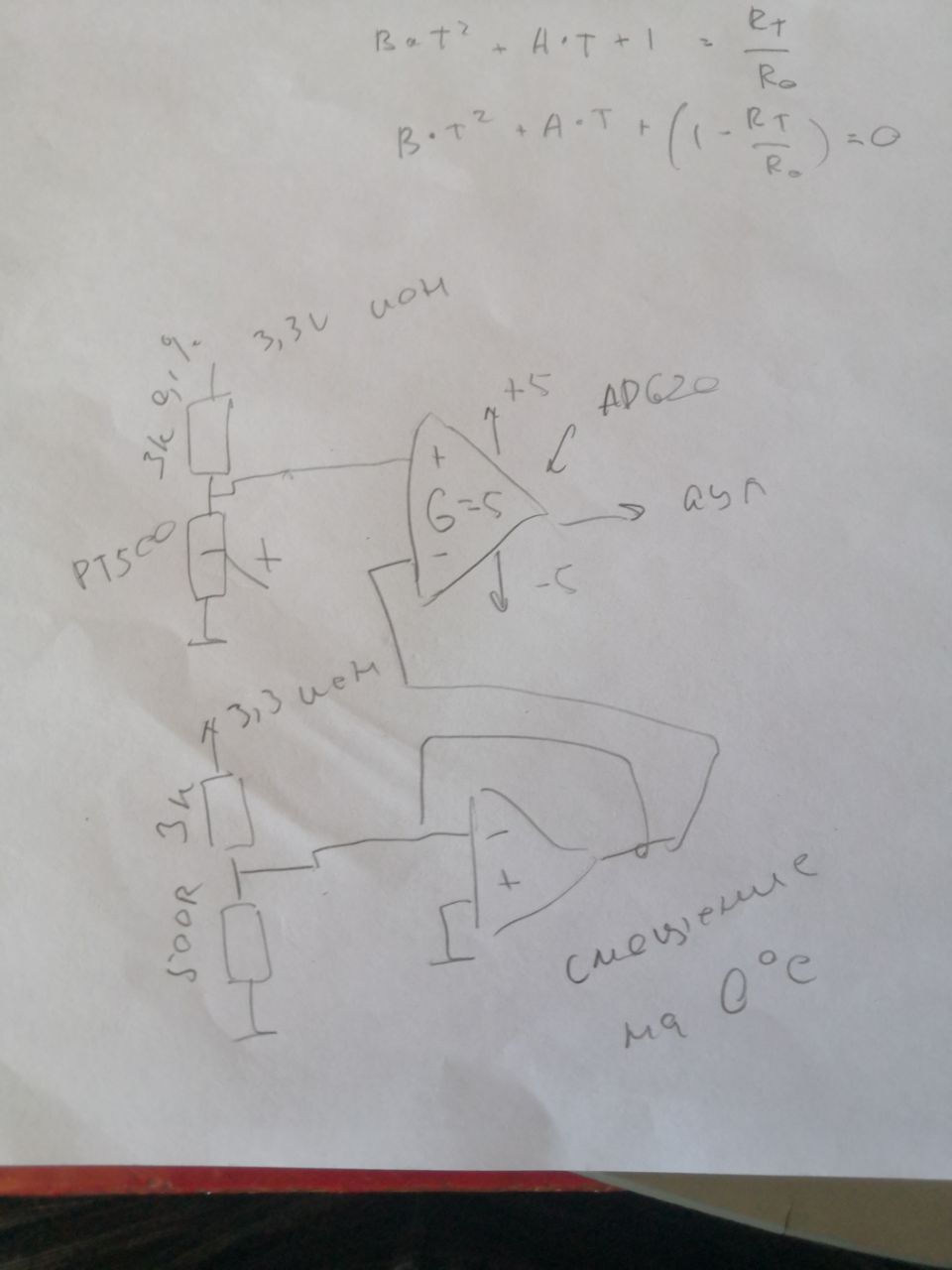

Как то так
RS
Можно привести к шкале АЦП на ОК
A
Тогда норм.
RS
У тебя только 2х проводная схема включения?
RS
И это с компенсацией сопротивления провода до 10% сопротивления датчика
RC
я так понимаю на 4х ничего в схеме не изменить особо
RC
