Благодарю

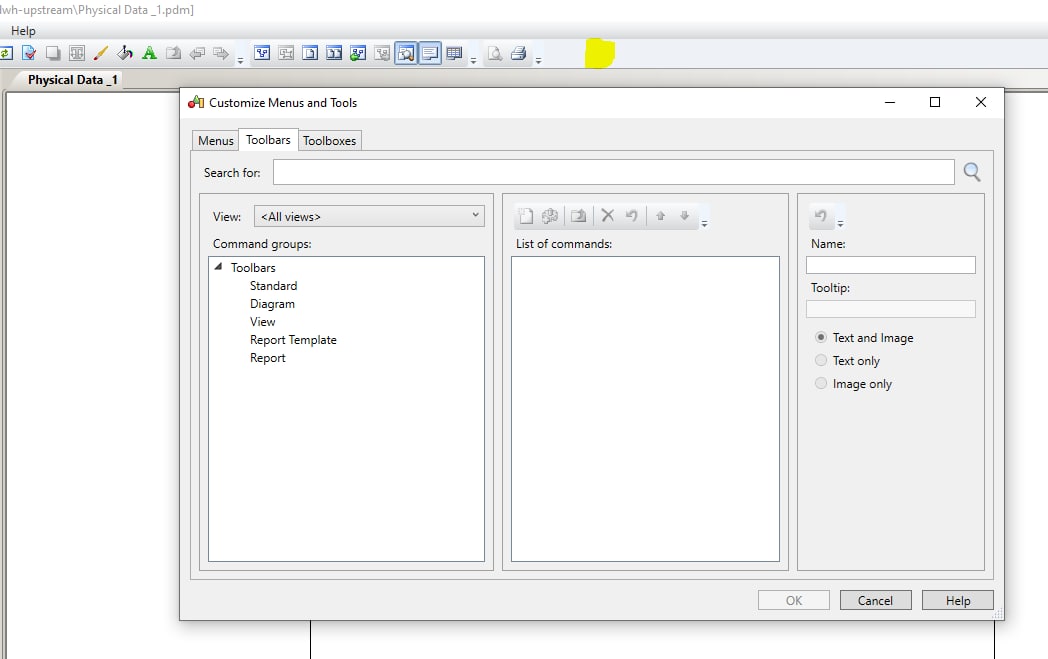

Не могу найти как показать/активировать панелки инструментов (иконки что ниже строки меню)

по правой кнопке мыши:

спасибо, разобрался.

в PDM на одной ER-диаграмме 2  таблицы и связь между ними. Если на другой ER диаграмму вытянуть (drug&drop) эти же таблицы, то связь НЕ показывается. Но если на вторую диаграмму вытягивать связь, то и она показывается и таблицы показываются. Как заставить, чтобы связи показывались на всех диаграммах?

В меню tools есть пункт "обновить связи". Он их дорисует, если они есть

спасибо!

Подскажите пожалуйста, есть ли возможность из физической модели PDM сделать логическую - LDM ?

Tools - Generate Logical Data Model. Плюс там можно настроить: создать новую ЛМД или обновить существующую

Большое спасибо. получилось

🖖

всем приветы! у меня одного не получается создавать Dependency Matrix или нужны особые умения? получилось только домены по полям и индексы по полям

‼️Для информации:
PowerDesigner Repository не будет полностью корректно устанавливаться на PostgreSQL любой версии.
Связано это со следующим...
PD во время установки репозитория создает следующую таблицу:
create table PMCMNT
(
   CMID   int    not null,
   RAUT   int    not null,
   OBJT   int    not null,
   RPLY   int    ,
   ROOT   int    ,
   STAT   int    not null,
   CDAT   timestamp    not null,
   CTID   int    not null
)
Эта таблица хранит комментарии объектов всех типов.
Определение этой таблицы содержит столбец CTID - это ссылка на длинный текст комментария в таблице PMTEXT
Такое имя (CTID) нельзя использовать для наименования пользовательских столбцов в Postgre, оно является системным и зарезервированным в Postgre
Репозиторий установится и будет работать, но комментарии не будут в нем сохраняться и синхронизироваться.
https://postgrespro.ru/docs/postgresql/13/ddl-system-columns
Поэтому рекомендуется использовать любую другую СУБД из задекларированного списка под репозиторий.
Я всегда предпочитал MSSQL, либо из бесплатных SQL Anywhere (в поставке) MSSQL удобней, потому что с ней удобней профилировать запросы к репозиторию.
Из бесплатных можно попробовать с MySQL.

спасибо, Роман

в документации 16.7 официально, к сожалению, перечислен только следующий состав для Repo:
* SAP® SQL Anywhere® v16, 17 (bundled with PowerDesigner, see Installing and Authenticating SQL Anywhere)
* SAP® Adaptive Server® Enterprise v15.7, 16.x
* SAP HANA® v1.0, 2.0
* Oracle 11g, 12c
* IBM DB2 LUW v10.5
* DB2 z/OS 11.x, 12
* Microsoft SQL Server 2012, 2014, 2016

Мы поставили репозиторий на постгрес 😀

Работает

Пока проблем не вылезло

Виталий, расскажите как :)
Какая точная версия PD и какая версия Postgre?
Я пробовал на 16.6.7.1

16.7
