2020 February 27

G

GamiD in Хобби CNC & 3D print
Grishka{GST}

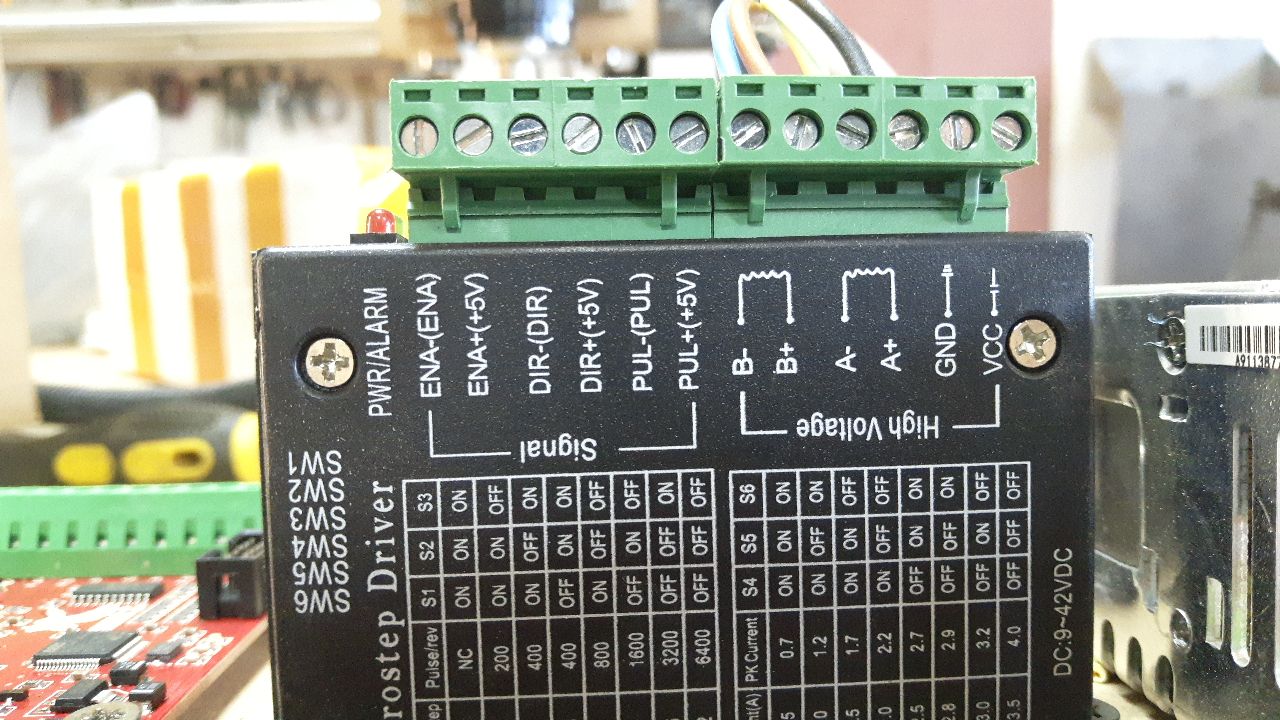

5в это управляющие сигналы у тебя от красной. И это не 5в а логическая 1
Да щас понял это эти 5 вольт идут с красного все щас догнал ты был прав
источник

G

GamiD in Хобби CNC & 3D print
Щас нужно разобраться с контактами
источник

G

GamiD in Хобби CNC & 3D print
источник

G

GamiD in Хобби CNC & 3D print
источник

G

Grishka{GST} in Хобби CNC & 3D print
Инструкцию к плате бери в зубы
источник

G

GamiD in Хобби CNC & 3D print

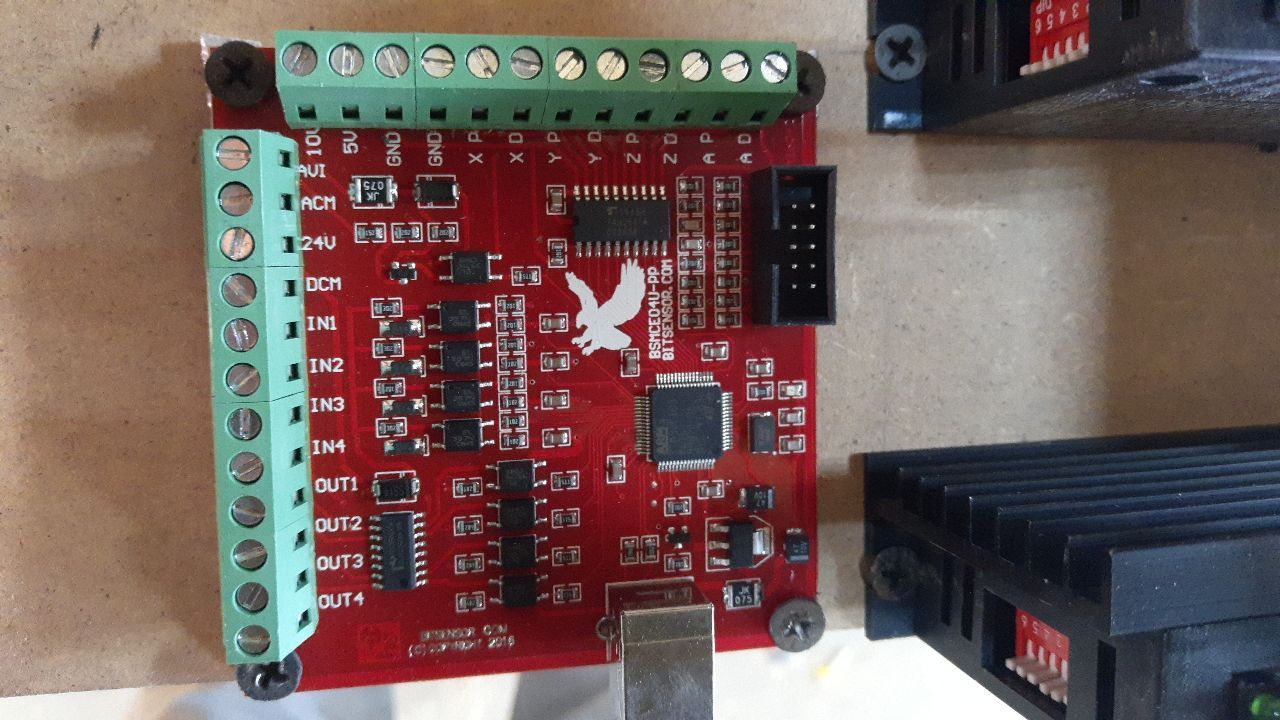

На красной плате
X P - это PUL+(+5V)
X D - это DIR+(+5V)
Вот так правильно?
источник

G

GamiD in Хобби CNC & 3D print
Grishka{GST}
Инструкцию к плате бери в зубы
Так нету в этом и проблема
источник

G

Grishka{GST} in Хобби CNC & 3D print
Х р это х пульс, х d- x dir
источник

G

GamiD in Хобби CNC & 3D print
Вот тут уже не понял пойду за компом сяду поищу инструкцию
источник

G

Grishka{GST} in Хобби CNC & 3D print
Енабле скорее всего придется искать. Явного нету
источник

G

GamiD in Хобби CNC & 3D print
Щас посмотрим что есть
источник

G

GamiD in Хобби CNC & 3D print
источник

G

GamiD in Хобби CNC & 3D print
источник

G

GamiD in Хобби CNC & 3D print

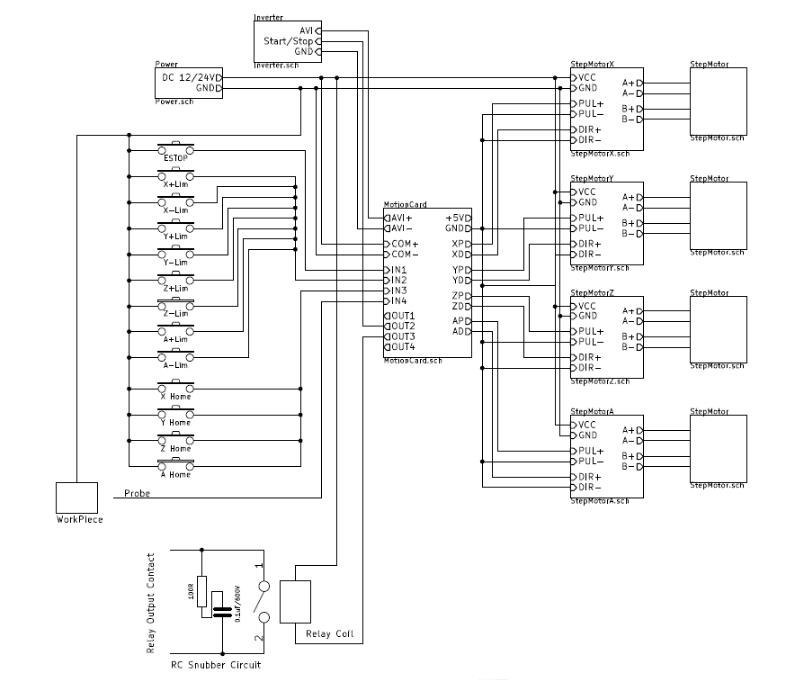

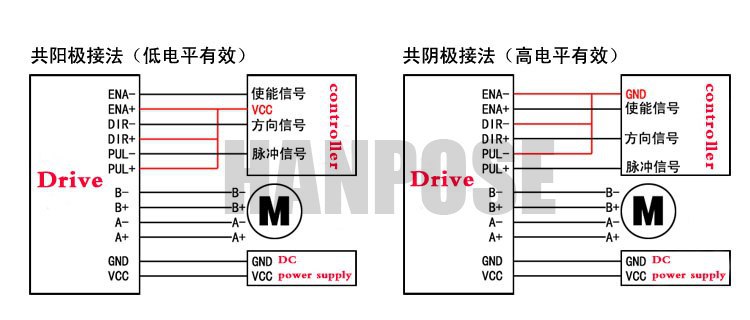

вот че нашел
источник

G

GamiD in Хобби CNC & 3D print
но в плате куда соединять не понятно
источник

G

GamiD in Хобби CNC & 3D print

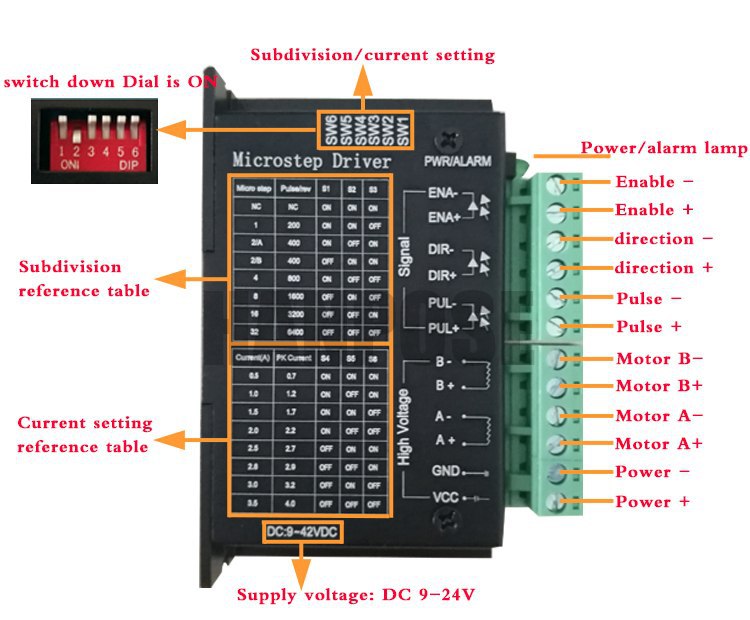

PUL+(+5V) =  X P
PUL-  = GND
DIR+(+5V) = X D
DIR-  = GND

вот так?
источник

G

GamiD in Хобби CNC & 3D print

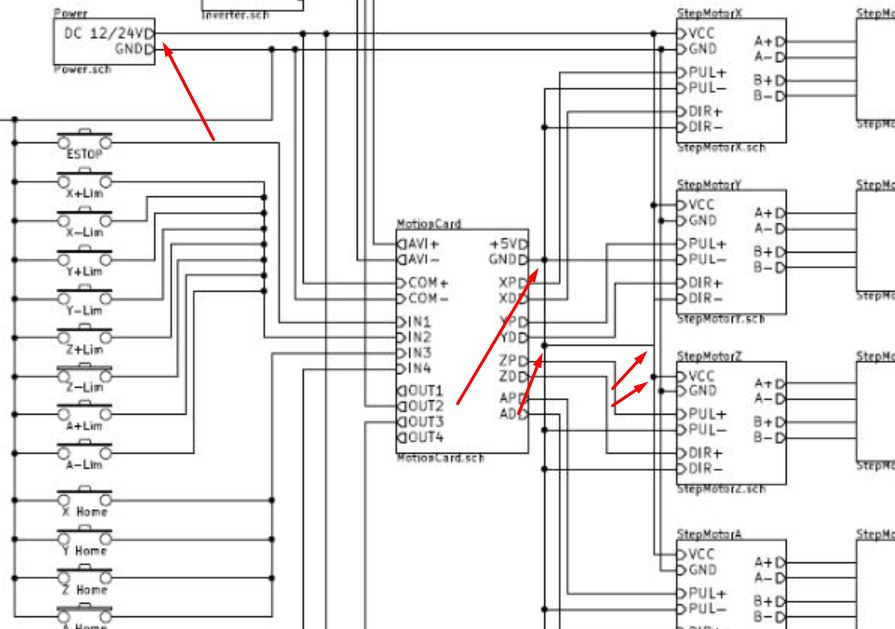

в этой схеме 5V с красной платы никуда не соеднияется
источник

G

GamiD in Хобби CNC & 3D print
источник

G

GamiD in Хобби CNC & 3D print
но вопрос почему GND от красной платы соединяется с плюсом от блока питания
источник

В

Владимир in Хобби CNC & 3D print
GamiD
но вопрос почему GND от красной платы соединяется с плюсом от блока питания
Если не "ошибка" то это управление отрицательным напряжением.... =)
