G
Там винт регулировочный крутил? Это помогает интгда
Size: a a a
2020 February 12
L
Там винт регулировочный крутил? Это помогает интгда
Нет, он же вроде только для фиксации штока разве нет ? И если им можно регулировать то как рассчитать на сколько его нужно крутить или хотя бы сторону ? Сейчас проверяю один момент, что датчик плохо срабатывает при нагретой кровати, сделаю замеры - если нет то буду к винту лезть (
L
Такс, темпиратуру откидываем, не оправдалось
====================
30 Градусов
1- Failed
2- Complete
3- Failed
4- Failed
5- Complete
6- Complete
7- Failed
8- Complete
9- Complete
10- Failed
---> 5/10
====================
60 Градусов
1- Complete
2- Failed
3- Failed
4- Complete
5- Failed
6- Complete
7- Failed
8- Failed
9- Failed
10- Failed
---> 3/10
====================
90 Градусов
1- Failed
2- Failed
3- Complete
4- Failed
5- Complete
6- Failed
7- Failed
8- Failed
9- Failed
10- Failed
---> 2/10
====================
120 Градусов
1- Failed
2- Complete
3- Complete
4- Failed
5- Failed
6- Failed
7- Complete
8- Failed
9- Complete
10- Failed
---> 4/10
====================
====================
30 Градусов
1- Failed
2- Complete
3- Failed
4- Failed
5- Complete
6- Complete
7- Failed
8- Complete
9- Complete
10- Failed
---> 5/10
====================
60 Градусов
1- Complete
2- Failed
3- Failed
4- Complete
5- Failed
6- Complete
7- Failed
8- Failed
9- Failed
10- Failed
---> 3/10
====================
90 Градусов
1- Failed
2- Failed
3- Complete
4- Failed
5- Complete
6- Failed
7- Failed
8- Failed
9- Failed
10- Failed
---> 2/10
====================
120 Градусов
1- Failed
2- Complete
3- Complete
4- Failed
5- Failed
6- Failed
7- Complete
8- Failed
9- Complete
10- Failed
---> 4/10
====================
VH
Добрый день друзья, уже который день не могу побороть BLTouch, проблема проста, при снятие карты высот стола часто датчик выдает ошибку, шток датчика иногда остается внизу, иногда наверху, какой либо закономерности (что по счету точек (пробовал разные области от 3х3 до 6х6), что по положению головы) не заметил. Моя конфигурация - Принтер ZBolt Plus (если это нужно), RPi 3 + OctaPrint + Klipper, плата MKS Gen L V2.0 (схема подключения датчика к плате есть выше, земля общая с головы). Перечитал тонну всего, на ГИТе шла речь о наличии конденсатора на платах (к примеру от Ender 3) но на MKS я его не нашел, к D18 пину идет лишь резистор (R6) соседствующий с ним конденсатор ведет к соседнему пину GND, пробовал разные настройки в конфиг файле (он как и лог ниже) тоже безуспешно. Далеко не все замеры заканчиваются неудачей и если все прошло хорошо - карта высот верная и с помощью нее печать идет прекрасно что на мой взгляд значит что датчик подключен верно. Может кто сталкивался с такими проблемами ?
R6 на сколько? У меня раз проблема была похожая, но с мосфетом. Оказалось стокового резистора на 100кОм было много для подтяжки. На 10кОм поменял и норм заработало. Но я схему не видел
L
R6 на сколько? У меня раз проблема была похожая, но с мосфетом. Оказалось стокового резистора на 100кОм было много для подтяжки. На 10кОм поменял и норм заработало. Но я схему не видел
Сейчас глянем, но мне кажется не в нем дело.
L
R6 на сколько? У меня раз проблема была похожая, но с мосфетом. Оказалось стокового резистора на 100кОм было много для подтяжки. На 10кОм поменял и норм заработало. Но я схему не видел
Нет, там обычный пулап (
SL
Такс, темпиратуру откидываем, не оправдалось
====================
30 Градусов
1- Failed
2- Complete
3- Failed
4- Failed
5- Complete
6- Complete
7- Failed
8- Complete
9- Complete
10- Failed
---> 5/10
====================
60 Градусов
1- Complete
2- Failed
3- Failed
4- Complete
5- Failed
6- Complete
7- Failed
8- Failed
9- Failed
10- Failed
---> 3/10
====================
90 Градусов
1- Failed
2- Failed
3- Complete
4- Failed
5- Complete
6- Failed
7- Failed
8- Failed
9- Failed
10- Failed
---> 2/10
====================
120 Градусов
1- Failed
2- Complete
3- Complete
4- Failed
5- Failed
6- Failed
7- Complete
8- Failed
9- Complete
10- Failed
---> 4/10
====================
====================
30 Градусов
1- Failed
2- Complete
3- Failed
4- Failed
5- Complete
6- Complete
7- Failed
8- Complete
9- Complete
10- Failed
---> 5/10
====================
60 Градусов
1- Complete
2- Failed
3- Failed
4- Complete
5- Failed
6- Complete
7- Failed
8- Failed
9- Failed
10- Failed
---> 3/10
====================
90 Градусов
1- Failed
2- Failed
3- Complete
4- Failed
5- Complete
6- Failed
7- Failed
8- Failed
9- Failed
10- Failed
---> 2/10
====================
120 Градусов
1- Failed
2- Complete
3- Complete
4- Failed
5- Failed
6- Failed
7- Complete
8- Failed
9- Complete
10- Failed
---> 4/10
====================
у меня были фейлы на нем когда напряжение (внезапно) с платы было не 5 В. почему-то у меня с разъема вентилятора приходит 7
L
у меня были фейлы на нем когда напряжение (внезапно) с платы было не 5 В. почему-то у меня с разъема вентилятора приходит 7
С этим все хорошо, на датчик приходит 4.94В, питаю от самой платы, проверял
L
Просто уже не знаю куда копать блин, там на ГИТе еще было обсуждение о 1кОм резисторе вроде как между S и GND но как оно поможет если честно я слабо представляю
SL
Просто уже не знаю куда копать блин, там на ГИТе еще было обсуждение о 1кОм резисторе вроде как между S и GND но как оно поможет если честно я слабо представляю

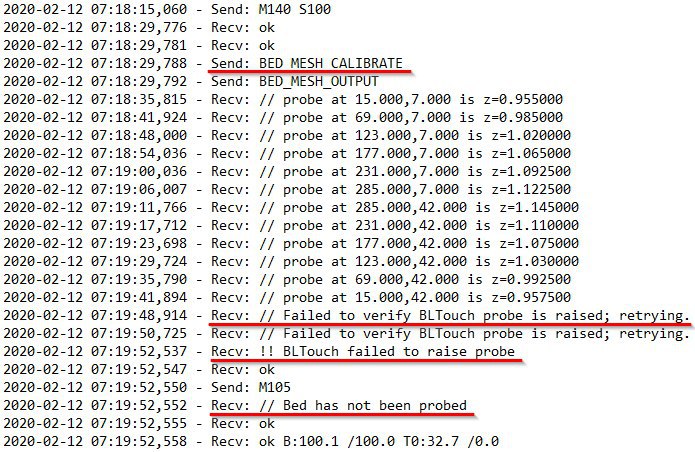

а когда он пишет что "unable to verify BLTouch is raised" - шток в каком положении остается?
L
а когда он пишет что "unable to verify BLTouch is raised" - шток в каком положении остается?
Когда как
L
pin_up_reports_not_triggered: true
pin_up_touch_mode_reports_triggered: false
При том что эти настройки и так и сяк перепробовал
pin_up_touch_mode_reports_triggered: false
При том что эти настройки и так и сяк перепробовал
L
Там винт регулировочный крутил? Это помогает интгда
However, the BL-Touch may also not be able to calibrate itself anymore. This happens if the screw on its top is in the wrong position or the magnetic core inside the probe pin has moved. If it has moved up so that it sticks to the screw, it may not be able to lower its pin anymore. With this behavior you need to open the screw and use a ball-point pen to push it gently back into place. Re-Insert the pin into the BL-Touch so that it falls into the extracted position. Carefully readjust the headless screw into place. You need to find the right position so it is able to lower and raise the pin and the red light turns on and of. Use the reset, pin_up and pin_down commands to achieve this.
Похоже если датчик проходит селфтест то винт нет смысла трогать
Похоже если датчик проходит селфтест то винт нет смысла трогать
L
A BL-Touch v3 may not work correctly when its signal wire is connected to the Z end-stop pin on some printer boards. The symptoms of this problem are: the BL-Touch probe deploys, the printer descends, the probe contacts a surface, the BL-Touch raises the probe, the BL-Touch does not successfully notify the micro-controller, and the printer continues to descend. The Z end-stop pin on some printer boards have a capacitor to filter the signal which the BL-Touch v3 may not support. The simplest solution is to connect the BL-Touch v3 sensor wire to an available pin on the printer board that is not associated with an end-stop (and thus is unlikely to have a capacitor). An alternative solution is to physically alter the printer board to disable the given end-stop capacitor or to add a hardware “pull up resistor” to the BL-Touch v3 sensor wire.
Конденсатор я не нашел ни на схеме ни на плате (до D18), пробовал юзать другой пин - эффект тот же
Конденсатор я не нашел ни на схеме ни на плате (до D18), пробовал юзать другой пин - эффект тот же
L
Это из оффдока по клипперу
АС
Господа, я тут новенький, подскажите пожалуйста стоит ли брать creality ender 3?
VH
Артемий Ситнов
Господа, я тут новенький, подскажите пожалуйста стоит ли брать creality ender 3?
По работе дали с ним поиграться. Собирается неспеша за час - для новичка самое то. Но печатать получиться не всеми видами пластика. В основном ПЛА. С другими придётся немного поколхозить. За свою цену норм короче
