Д
Что будет, если вы двигаете окружность в плоскости XY? Вот так:
Size: a a a
2021 March 01
AL
Что будет, если вы двигаете окружность в плоскости XY? Вот так:
Ну так подвигайте, я же файл выложил
СК
Нарисовано от руки, смоделировано во Фьюжене 😊
Игрушка из фанерки такая будет.
Игрушка из фанерки такая будет.
T
Привет. Кто может подсказать как мне поставить точку в скетче прямо на гранях фигуры? Я совсем новичек, постоянно такая проблема - не могу зацепиться в нужных для меня местах
T
Создаю я скетч на готовой модели (в данном случае на дне) и не могу прицепится к проекциям граней или точкам из которых они исходят (не зависимо от того включаю я разрез или нет), кто может подсказать как лучше поступить?
AL
Создаю я скетч на готовой модели (в данном случае на дне) и не могу прицепится к проекциям граней или точкам из которых они исходят (не зависимо от того включаю я разрез или нет), кто может подсказать как лучше поступить?
Не понятно в чём проблема, ведь к проекциям точки прекрасно прицепляются...
T

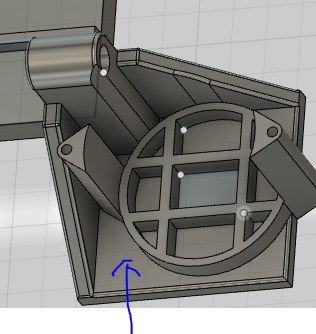

может я не так выразился, прошу прощенья. В общем смоделировал я как получилось деталь. И захотелось мне внизу отверстий понаделать. Кликаю я значит на плоскость где стрелочка, и жму креат скетч. Конечно можно понаделать кучу отверстий где попало, но мне захотелось чтобы, в этих, так скажем сегментах круга они симметрично стояли и в каждом, так скажем сегменте они были по центру. Ну так как я новичек, и даже видео уроки особо не смотрел, я просто беру строю линию нахожу середину, создаю окружность и т.д.. Но сейчас я не могу прицепиться к тем граням, которые проецируются на мой скетч, когда я его создаю.
ZA
Значит вам надо сделать проекцию, вашей детали, в ваш скетч
IL
Коллеги а как сделать коническую пружину? Есть удобная функция встроенная, но вроде только цилиндрическую пружину строит.
PM
В ZBrush 2021.5.1 работает.
клево. Жаль в коре-мини не работает (
E
Там есть тайпер энгл?
E
Не помню
PM
На сторонах прямоугольника положение точек вдоль этих самых сторон не фиксировано. Известно только, что нужные линии перпендикулярны сторонам прямоугольника (в проекции на плоскость XY). А на окружности это должны быть самые удалённые друг от друга точки вдоль оси Y. Очевидно, что нужные мне линии однозначно определены. Какие задать условия во Fusion, чтобы они сами двигались, если двигать окружности и/или менять её радиус – не понятно. Пока разместил точки на окружности "на глаз", но это как-то неправильно. Вот ещё скрины:
окружность и прямоугольник разнести в разные эскизы. Сделать offset plane от плоскости YZ до центра окружности. Потом эскиз на этой плоскости, найти точки сечения плоскостью окружности и прямоугольника. Соединить их линиями.
PM
Создаю я скетч на готовой модели (в данном случае на дне) и не могу прицепится к проекциям граней или точкам из которых они исходят (не зависимо от того включаю я разрез или нет), кто может подсказать как лучше поступить?
если включить разрез (slice или section analysis) - это только визуалка, она не создает новых точек и линий для привязки. Надо сделать project - intersect, тогда появятся линии сечения.
T
Спасибо всем за ответы большое
T
Надо было пару гайдов посмотреть прежде чем моделить начинать))
PM
Всем привет!) Ребят, подскажите пожалуйста. Кто может помочь сделать чертеж по 3D модели во Fusion 360? Модель и проект имеется в архиве. Напишите пожалуйста в лс. Модель простая, опыт в чертежах отсутствует(
#заказ , #работа , #чертеж , #ролик
#заказ , #работа , #чертеж , #ролик
Получилось решить задачу?
