Да, с шеллом всё вышло, спасибо огромное!

1) Копирую исходный объект, делаю копии шелл объекта наружу на толщину допуска
2) Копирую исходный объект, делаю копии шелл объекта наружу на толщину допуск+толщина корпуса
3) Вычитаю 1) из 2) и получаю то что нужно

Спасибо!

Всем привет.

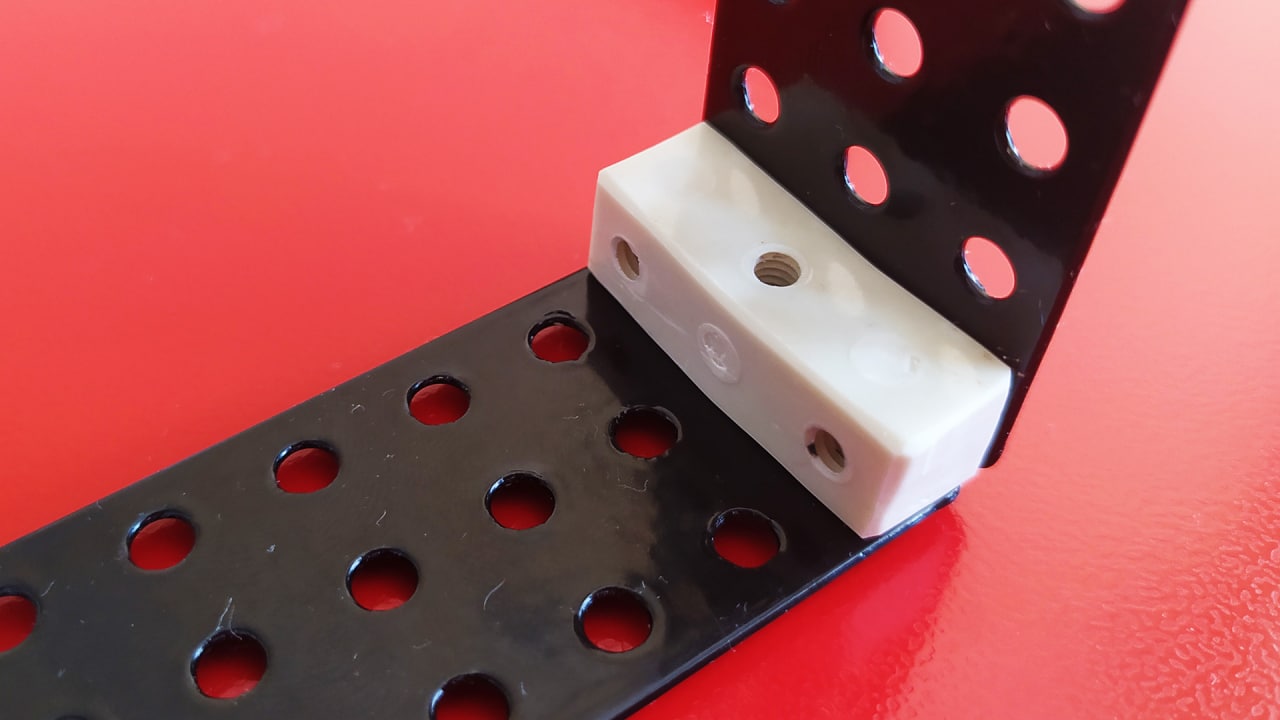

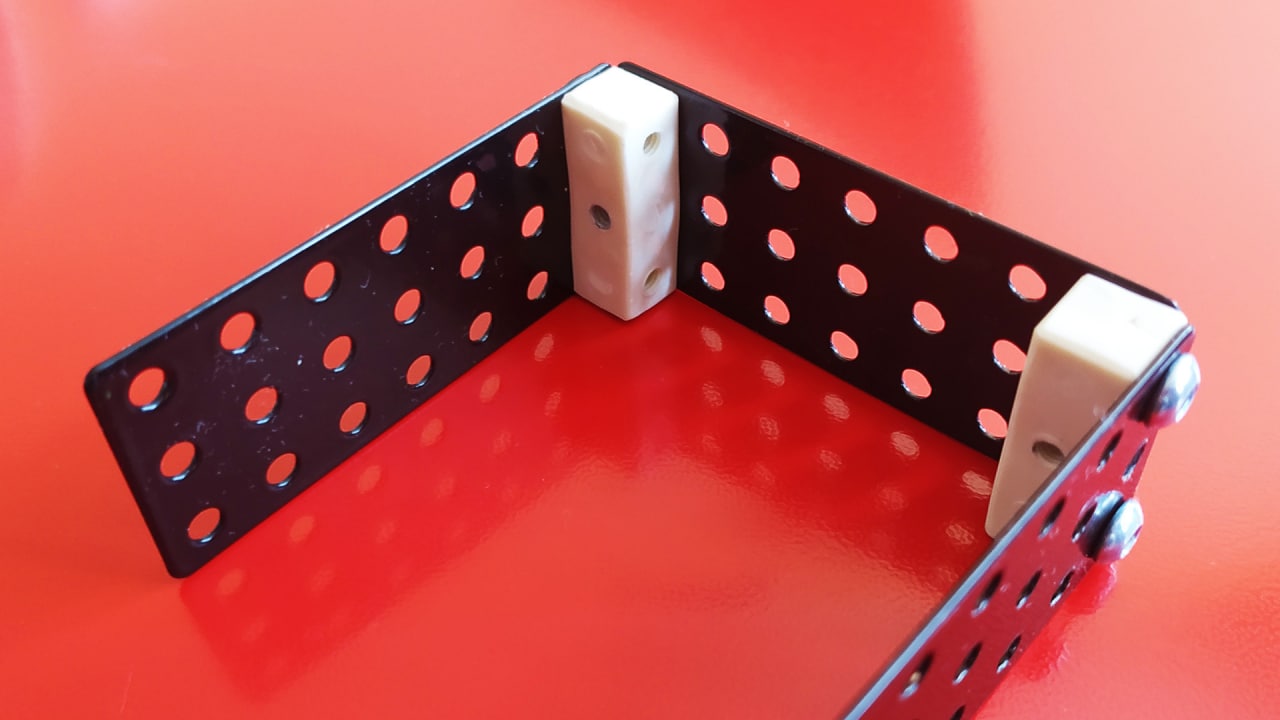

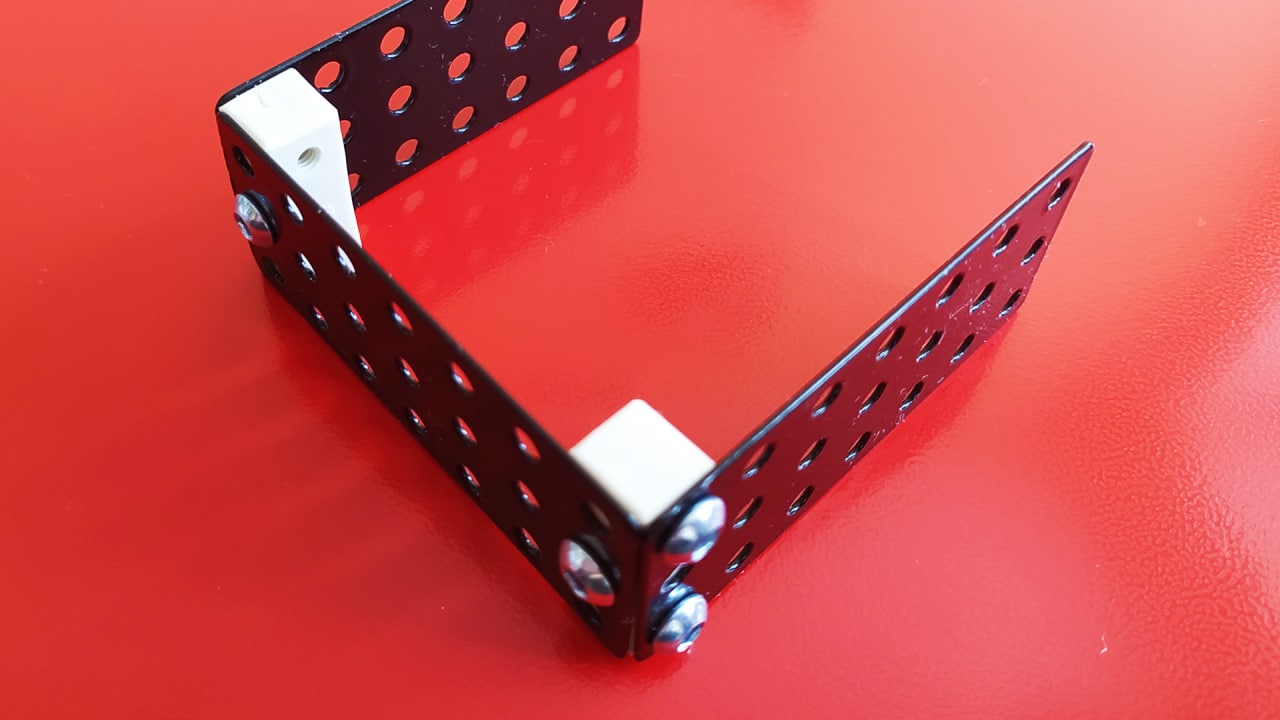

Хотелось бы поделиться об успехах на поприще изготовления подобных деталей для металлического конструктора.

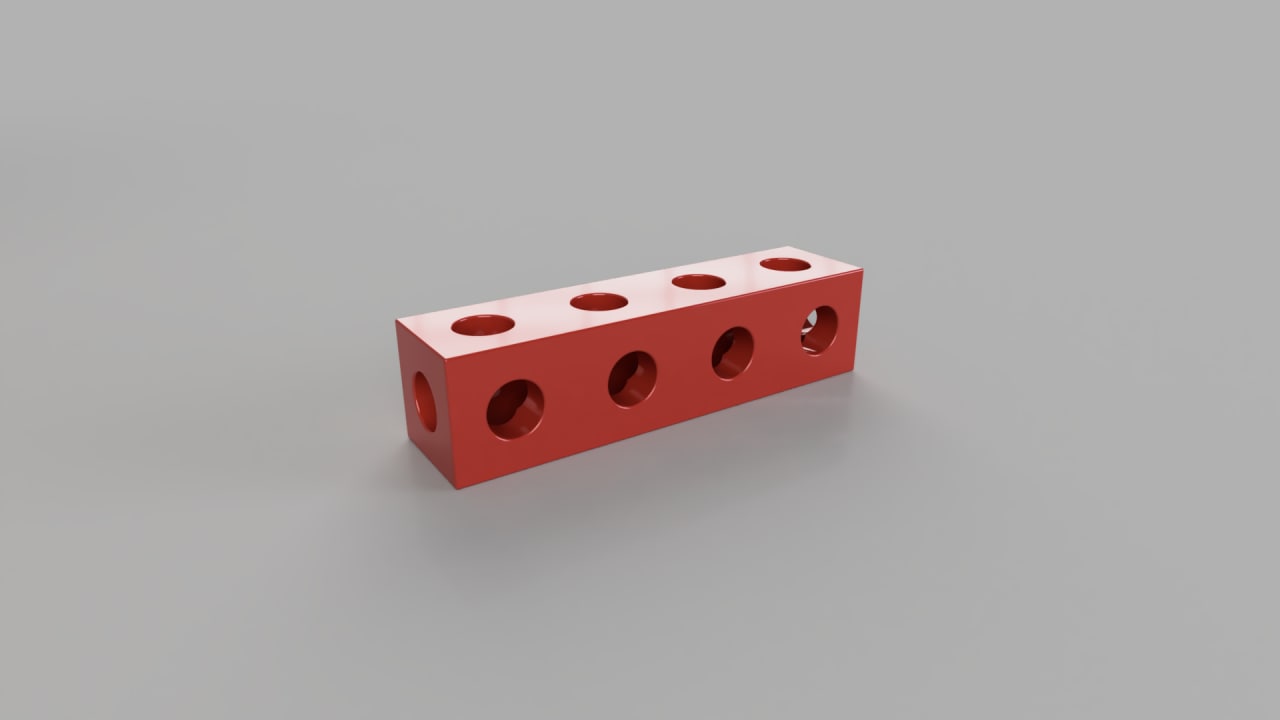

Делал из так называемой полимерной глины. По итогам многочисленных проб — отказался от осевого отверстия и сократил размер до трёх единиц (30 мм). Белый пластик выбран из соображений незаметности реза (белеет на срезе).
Финальная прочность после прожарки и отпуска — удовлетворительная, около 2-3 единиц, с большим трудом царапается ногтём. Винты держит хорошо, но затягивать вот прям сильно — нельзя, проворачиваются. Для несильно нагруженных элементов — пойдёт. В силу вязкости материала — винты сами не раскручиваются, изделие подойдёт для динамических моделей.
Усадка после выпечки небольшая, около 1-2%.
Самый большой минус — очень сложно утрамбовывать в пресс-форму пластик. Пользователю сделать это качественно — ну такая задачка, муторно и с непредсказуемым результатом (если нет опыта).
В-общем — как вариант для ультра-быстрого прототипирования — вполне сойдёт, а в качестве коммерческого продукта — вряд ли.
Для производства в малых сериях тоже сомнительно — лучше сразу лить полиуретан в силиконовую форму.

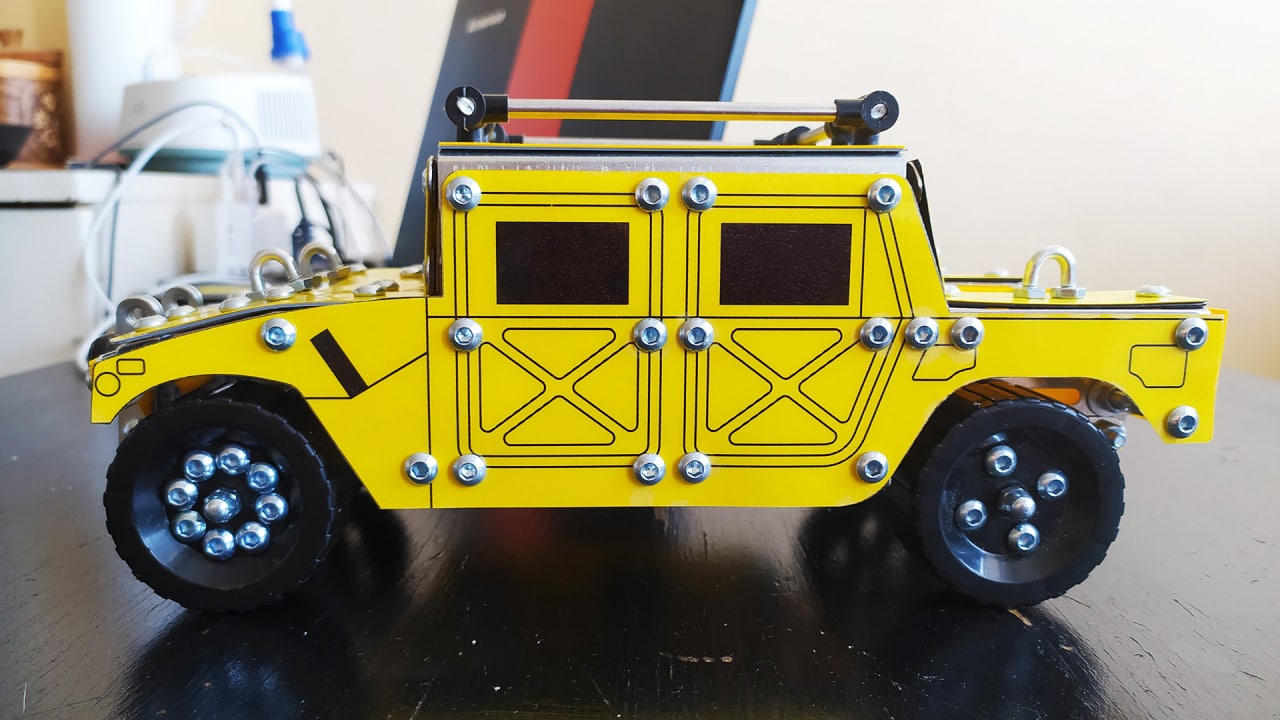

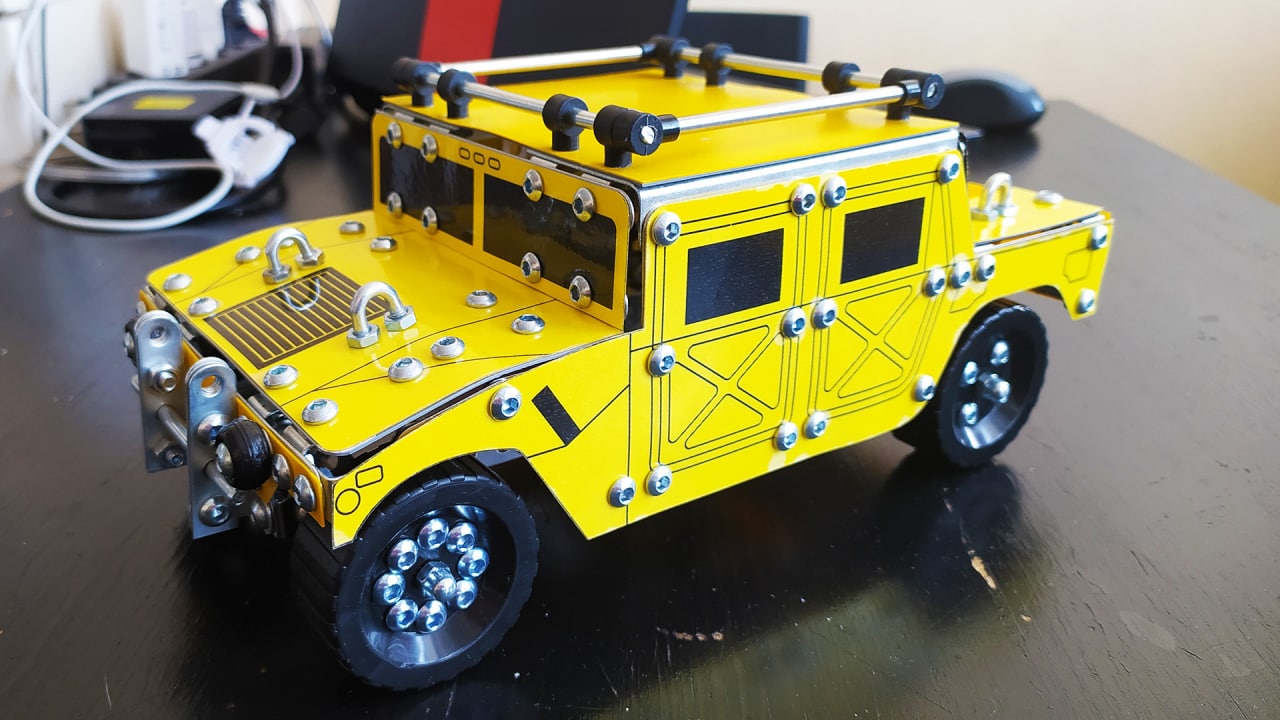

Ну, а кому интересно, — сам Хаммер на данный момент выглядит уже так. Теперь полностью в пластике, без бумажной обшивки (почти), ещё больше усилен с одновременным сокращением крепёжных элементов, проведена некоторая работа по декору.
Полиэтилентерефталат мне понравился больше, чем полипропилен, более жёсткий и твёрдый материал при прочих равных. То есть, таким образом можно обшивку сделать тоньше, и даже неподготовленный пользователь с лёгкостью вырежет её ножницами.
Кстати, в данную версию обшивки специально резал ножницами, а не сабельным резаком/скальпелем, именно для проверки удобства работы.

👍

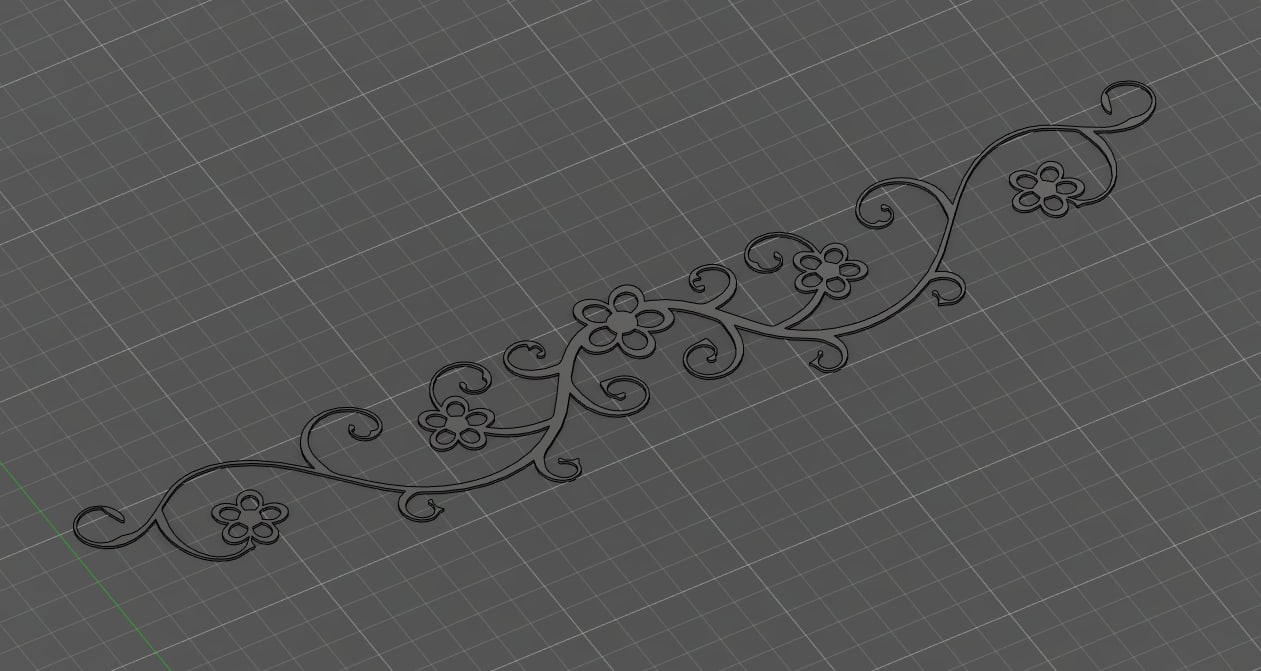

Добрый день подскажите как сделать ровный V образный чамфер на верхней части
Постоянно выдает ошибки ссылаясь на ребра

Выдает ошибку именно в стратегии chamfer?

Да

Можно тот же trace настроить попробовать, только смещение дать

Или просто сделать частями.

Ну и филет соответсвенно тоже

Пробовал не помогает

Можно тот же trace настроить попробовать, только смещение дать

Или просто сделать частями.

Там скорее всего вопрос по геометрии не по саму
