Полностью отключить - нельзя, т.к. это будет уже не эскиз. Можно зажать ctrl во время рисования, тогда автоматом зависимости создаваться не будут
Спасибо Павел
Size: a a a
2020 August 25
A
Чат , здравствуй.
A
есть среди нас спецы прочнисты во фюжн ?
A
по статическому анализу
AV
Alex
есть среди нас спецы прочнисты во фюжн ?
утро. прочнисты есть. в чем вопрос?
A
надо просчитать в первом приближении конструкцию типа рамки распираемой изнутри двумя пневмоцылиндрами , и не до конца понимаю как задать узлы закрепления и приложения силы.
A
сейчас доеду до работы постараюсь показать что я хочу
A

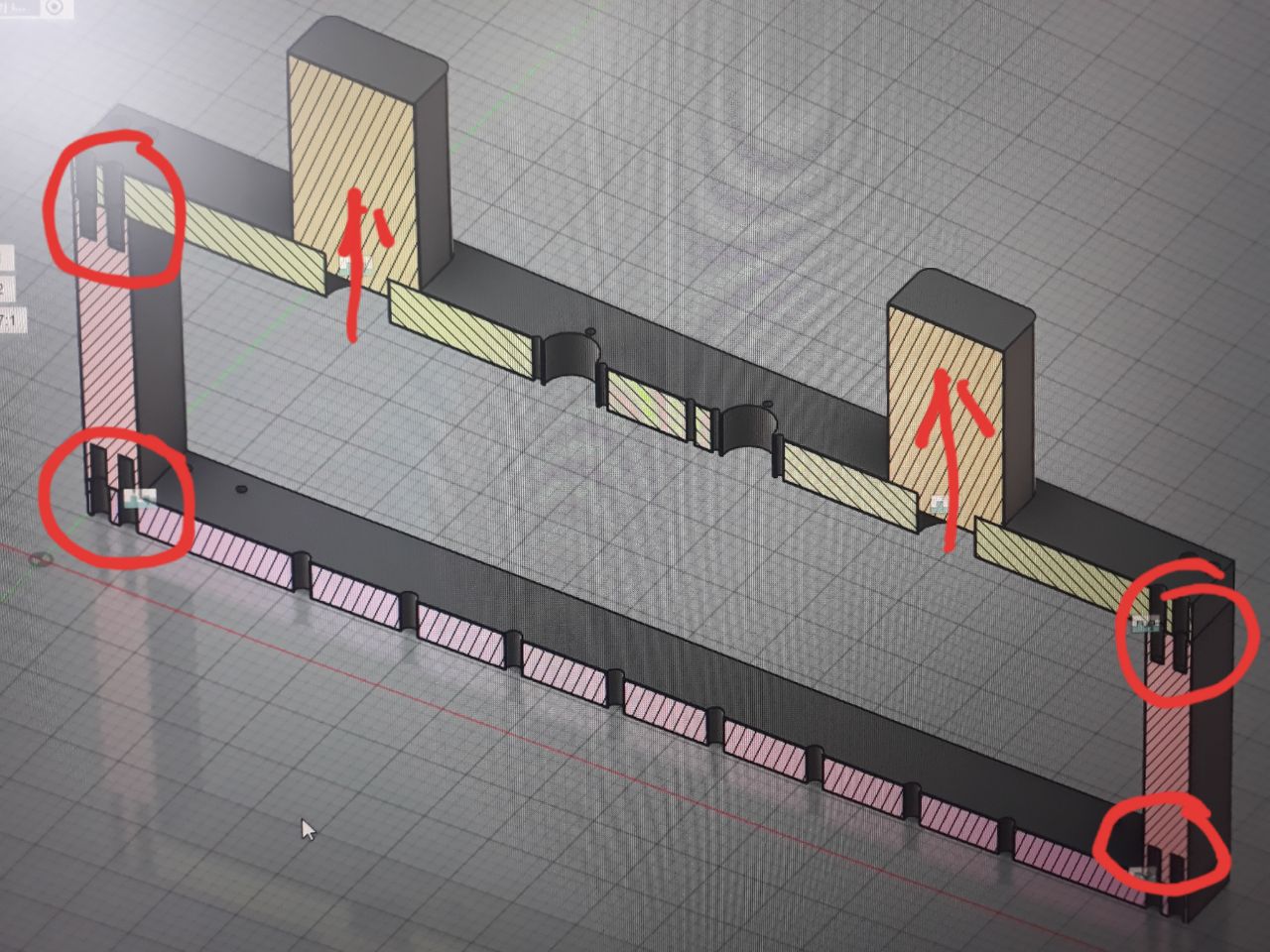

вот такая конструкция .
A
где обведено кружками там болтовое соединение
A
стрелки нагрузка
A
в внутреннем проёме еще конструкция , но в первом приближении хотя бы так
AV
Конструкция никак не закреплена и вся нагрузка только от пневм?
AV
Нагрузка одинаковая? Конструкция симметричная?
A
нагрузка от пневмо, и конструкция симметрична
A

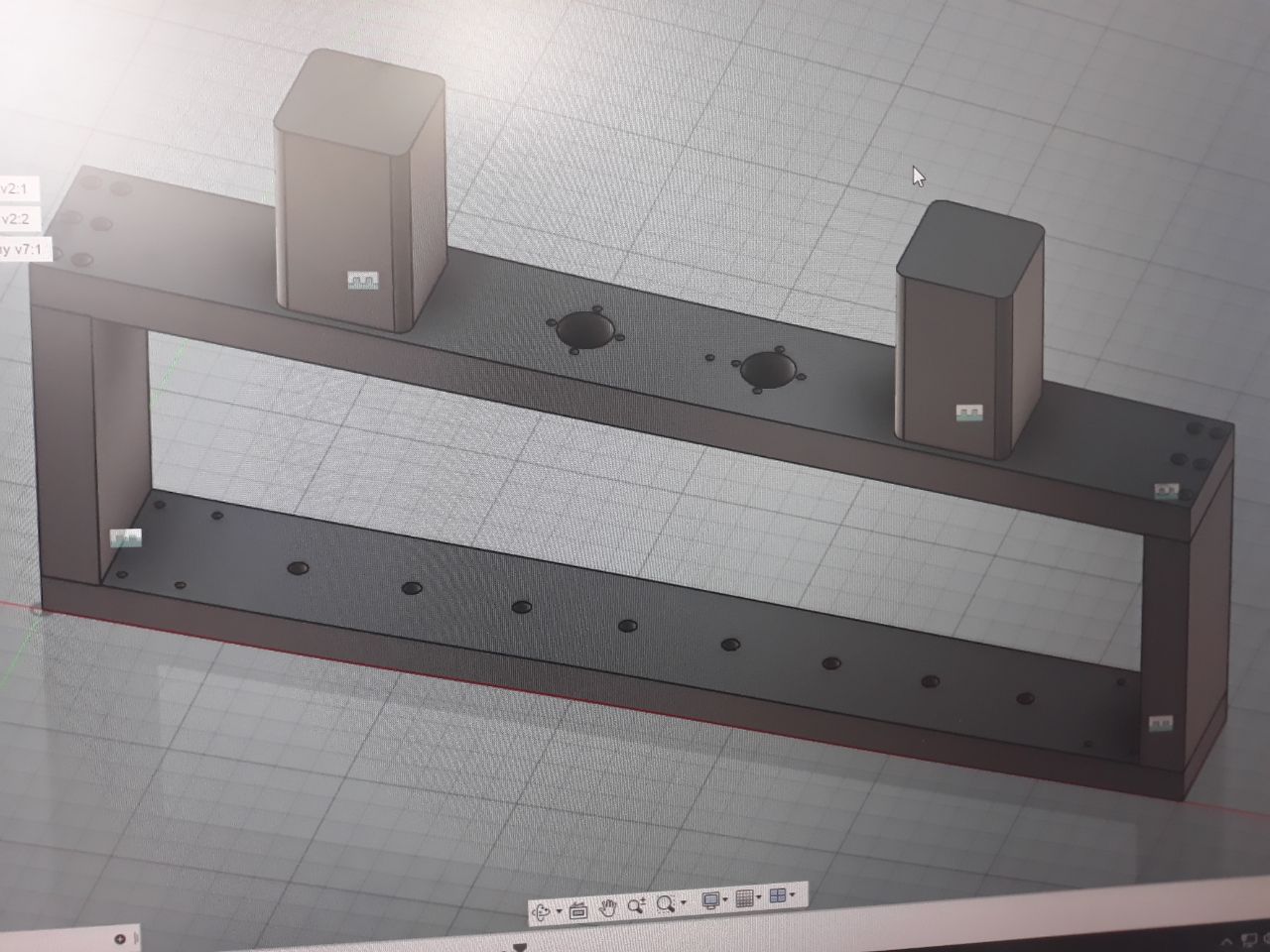

вот так примерно оно в живую будет
A
то есть по сути можно разделить нагрузку симетрично на верхнюю и нижнюю балку , понятно что распределение реальное немного по другому будет , но оценить примерно уже позволит
AV
Если симметрична то можно оставить половину. Но то таке. В районе одной рельсы - жёсткая заделка
AV
В районе второй - фрикшнлесс
AV
Дальше нагрузка от пневм и Алга
A
Anton Vasiliev
Дальше нагрузка от пневм и Алга
а как ограничить область приложения нагрузки площадью пневмо, эскиз дополнительный дорисовать снизу ?
