вот каким образом точка направляющей связана со средним сечением?
В солиде она получается просто выбором точки сплайна и другого эскиза и добавлением взаимосвязи "пронзание". Во фьюжене мне чето даже разрушить в твоём примере эту взаимосвязь не получилось))

Ну там я два способа использовал. Первый способ – просто интерсект и привязку, но это иногда слетало при перемещении точек профиля. Может потому что профиль одной кривой выполнен и получается две точки пересечения.
Второй способ – Include 3D Geometry на точку профиля и так же привязка к этой точке. В данном конкретном случае результат один. Может даже вместо работающего первого на самом деле был второй...

посмотрел в дереве. в солиде так можно тоже, но это не аналог "точек пронзания"

Так интерсект же делает точки или это не то?

Скорее всего

Скорее всего не то? Если там именно привязка такая, то похоже не то. Но не совсем понял что именно это за пронзание такое.

вот я сплайн рисую на этой плоскости. мне надо дать взаисосвязь, чтобы точки лежади на соотв. эксизах, плоскостях

заранее типа мне надо самому эти точки найти? и по ним сплайн рисовать?

Если интересует отрабатывает на кривых - то

Сейчас другой пример сделаю. Но да, надо сделать интерсект нужных кривых – получатся точки лежащие в плоскости эскиза и к ним уже привязываться. Это не ручное нахождение точек... Но не факт что это стабильно сейчас работает.

Да.это именно на уровне взаимосвязей/привязок реализовано. То есть нарисовал сплайн из трёх точек не заморачивайся над размерами, формой и положением. Потом эти три точки связал с нужными профилями.

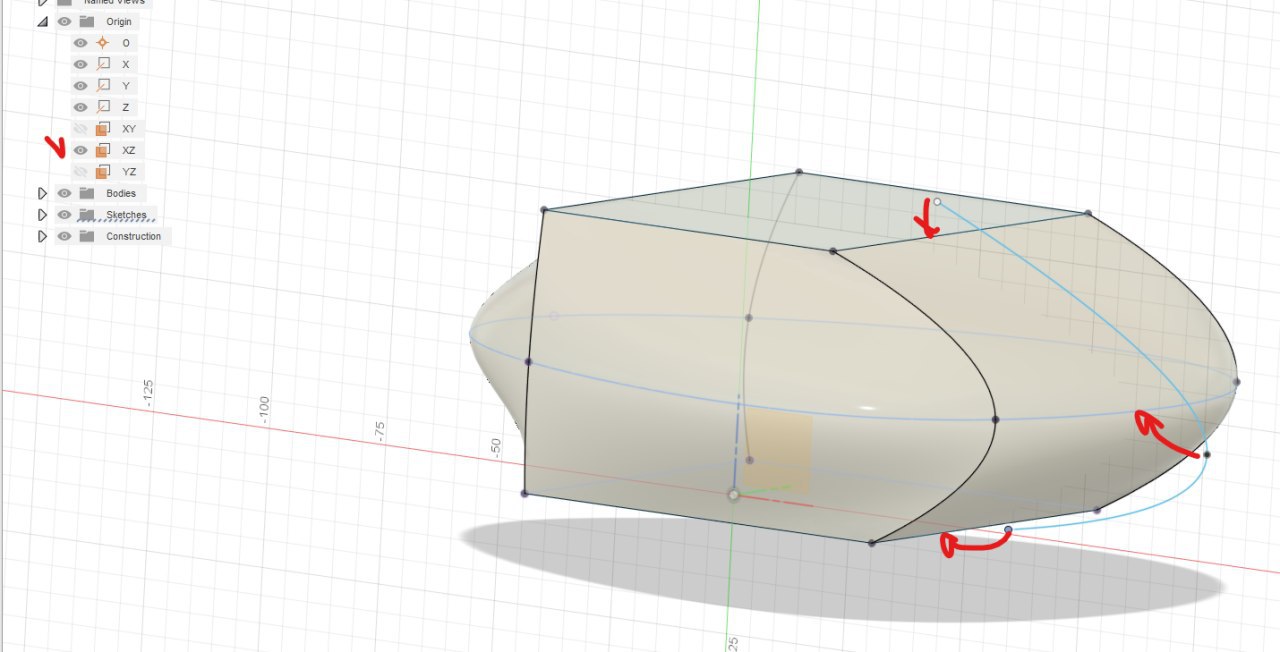

Вот тут можно двигать Plane2 или двигать контрольные точки рельсов и взаимосвязь остаётся. Но нельзя наоборот — менять средний профиль и чтобы при этом менялись рельсы, это односторонняя (по таймлайну) связь. Вообще привязка в 3D скетче во фьюже — это какая-то боль, надо сначала сделать перемещение Poin to Point а потом уже коинцидент, иначе может привязаться к проекции точки, а не к самой точке. Или я что-то делаю не так...

подскажите новичку, можно ли как то ускорить экспорт в стл? слишком долго через облако всё происходит.. минут по 10 на простенькую модель

Правый клик по bodу - save as stl

Можно и по компоненту

Вопщм save as

Подскажите, пожалуйста, видео или статью где доступно рассказывается про джоинты.

По-моему второй стрим по сборкам

Первый тоже рекомендую

Сейчас не проверить, возможно сэйв эз стл предлагает тоже самое. Я пользуюсь кнопкой Make на вкладке Tools, там можно выбрать разрешение модели и выбрать выгрузку сразу в какую-нибудь программу. Например куру.
