Извините, опыта не имею.

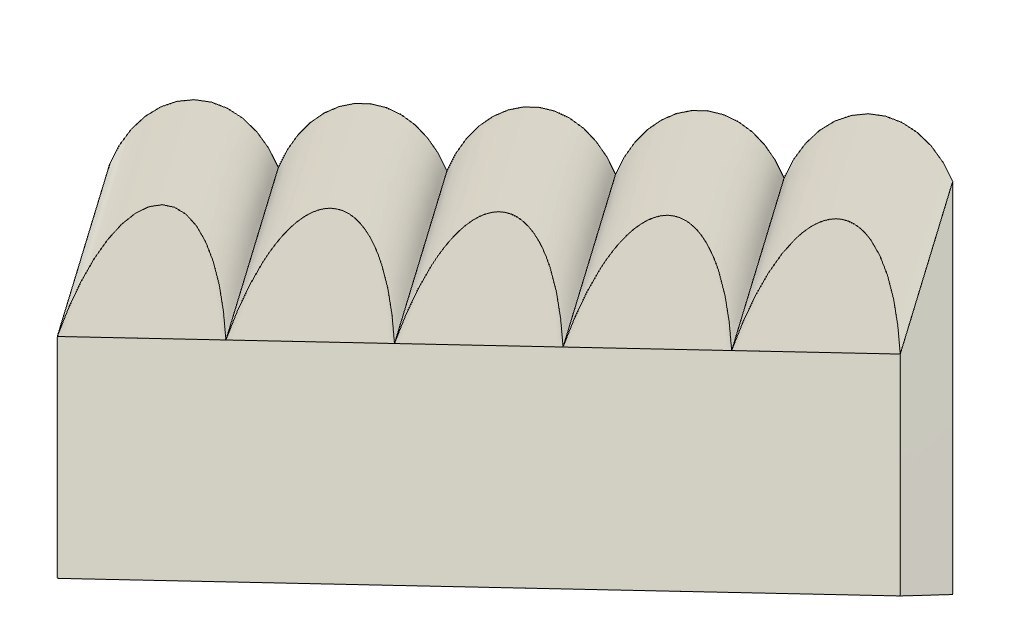

короче, моделите нож исходя из того, что у вас есть. Получаете тело.
Size: a a a
2020 March 19
PM

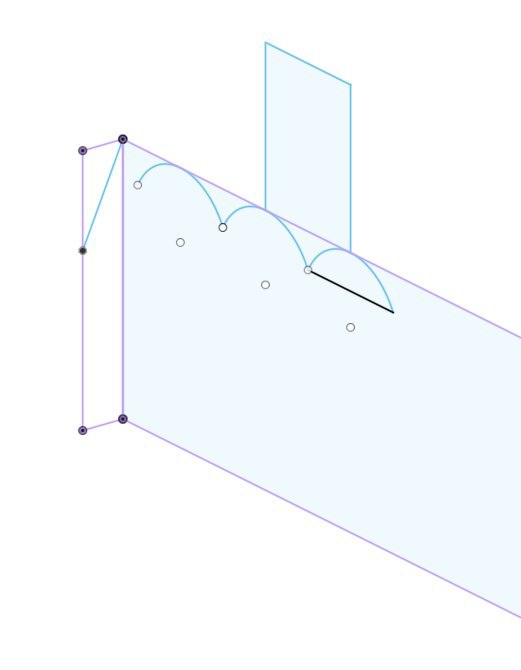

это всё делается обычным sweep, без изысков
PM
а можно даже и не моделить, главное разметить всё
PM

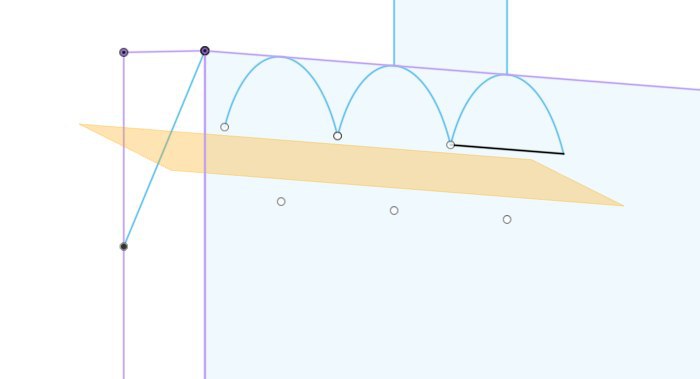

делаете плоскость вспомогательную, перпендикулярно к траектории sweep (pattern on path)
PM

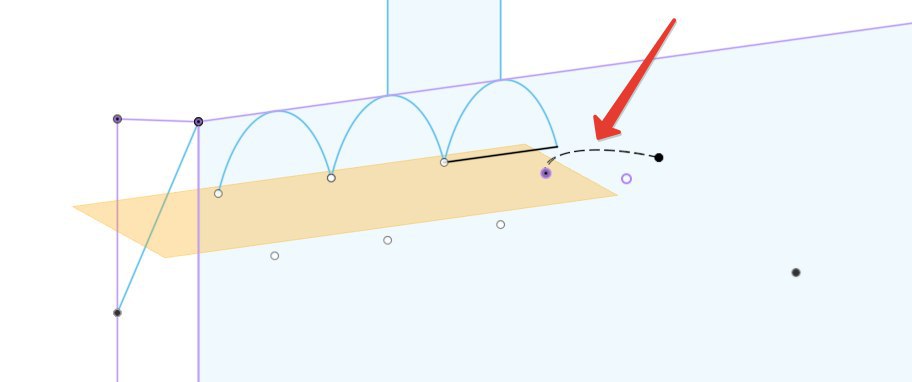

проецируете на нее дугу
PM
это будет уже не дуга окружности, а дуга эллипса, вы поверх нее строите дугу по трем точкам и получаете примерный радиус вогнутости фрезы, которой это можно сделать
EL
Спасибо огромное. Так можно такие зубья изготовить фрезерованием? А то мне говорят, что это электроэрозионная обработка.
PM
Я хз как это производится
EL
Спасибо.
KP
Спасибо огромное. Так можно такие зубья изготовить фрезерованием? А то мне говорят, что это электроэрозионная обработка.
никак нельзя фрезерованием
KP
это эррозия
A
Спасибо огромное. Так можно такие зубья изготовить фрезерованием? А то мне говорят, что это электроэрозионная обработка.
Плюсую. Это электроэрозионная обработка.
Оснастка только нужна для того чтобы угол наклона компенсировать, если станок не позволяет этот угол выставить.
Оснастка только нужна для того чтобы угол наклона компенсировать, если станок не позволяет этот угол выставить.
EL
Спасибо. А как тогда их можно заточить в процессе эксплуатации?
KP
Спасибо. А как тогда их можно заточить в процессе эксплуатации?
ну по задней стенке разве что... или вручную без сохранения профиля
EL
Плоскошлифование уже пробовали. А заточным камнем с конусообразной выемкой?
KP
Плоскошлифование уже пробовали. А заточным камнем с конусообразной выемкой?
да вы ничем не проточите узкие канавки... они будут полукруглыми...
несите на эррозию... можно хоть со старого слой срезать
несите на эррозию... можно хоть со старого слой срезать
KP
Плоскошлифование уже пробовали. А заточным камнем с конусообразной выемкой?
для траектории там нужна эта волна, но в сечении угла зуба. просто дхф файл. ну и угол наклона знать чтоб выставить
