Можно ли протащить под углом тело 1 по телу 2 и получить результат от вычитания. Ссылка https://a360.co/3d96ebz.
Можно профиль сечения от тела 1 отправить по траектории тела 2.
Sweep.
Sweep.
Size: a a a
2020 March 19
PM
можно либо (1) сделать сечение и им протянуть sweep, либо (2) сделать одно вычитание телом, а потом pattern с мелким шагом.
A
можно либо (1) сделать сечение и им протянуть sweep, либо (2) сделать одно вычитание телом, а потом pattern с мелким шагом.
2 метод для любителей острых ощущений. 😁
PM
2 метод для любителей острых ощущений. 😁
ну а кто обещал ))
EL
Про Sweep и профиль мне понятно. Но нужно получить деталь из 2 при обработке фрезой 1 при движении ее под углом к 2.
A
Про Sweep и профиль мне понятно. Но нужно получить деталь из 2 при обработке фрезой 1 при движении ее под углом к 2.
И свип не подходит?
A
Про Sweep и профиль мне понятно. Но нужно получить деталь из 2 при обработке фрезой 1 при движении ее под углом к 2.
Сечение перпендикулярно горизонтальной плоскости детали 2 можете прислать?
A
Разрез тоже подойдёт.
EL
Деталь 2 брусок 60х14х4,5мм. Фреза профильная D 50мм и радиусом вогнутости 18мм.
A
Деталь 2 брусок 60х14х4,5мм. Фреза профильная D 50мм и радиусом вогнутости 18мм.
Да тут обычный Extrude поможет.
EL
А что экструдировать?
A
А что экструдировать?
Профиль от фрезы в сечении.
EL
Но профиль меняется при движении фрезы под углом.
A
Но профиль меняется при движении фрезы под углом.
Какие пределы изменения угла?
Пример из фрезерного станка с поворотным столом типа 3+2 координаты правильно описывает вашу задачу?
Пример из фрезерного станка с поворотным столом типа 3+2 координаты правильно описывает вашу задачу?
EL
Угол постоянный 18гр.
RI
Добрый день!
Посоветуйте, пожалуйста, как грамотнее решить следующую задачу:

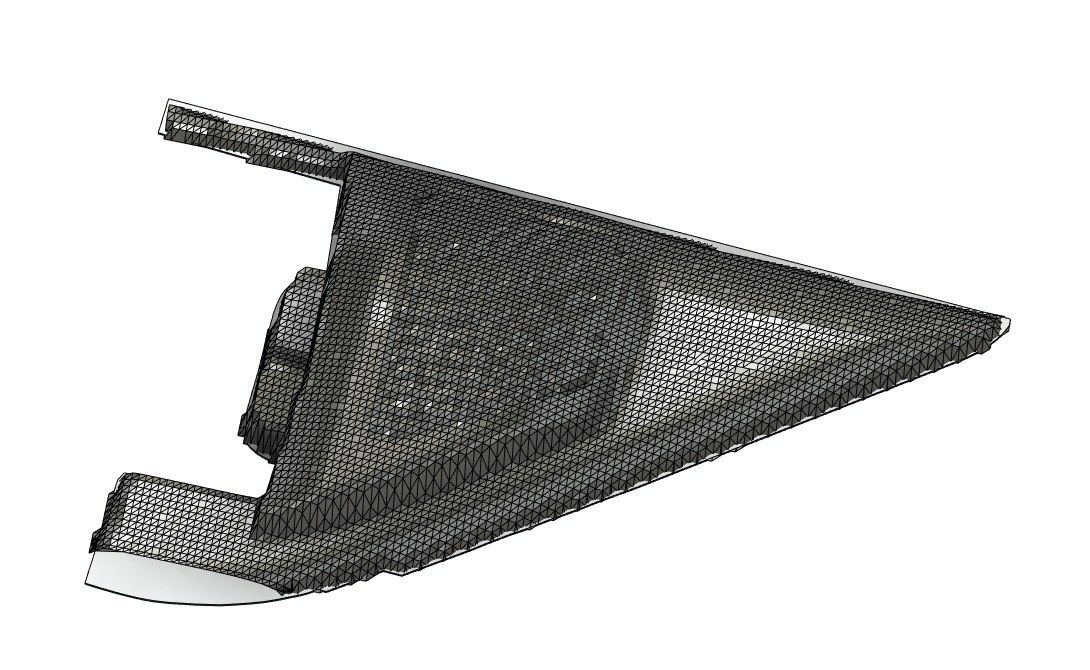

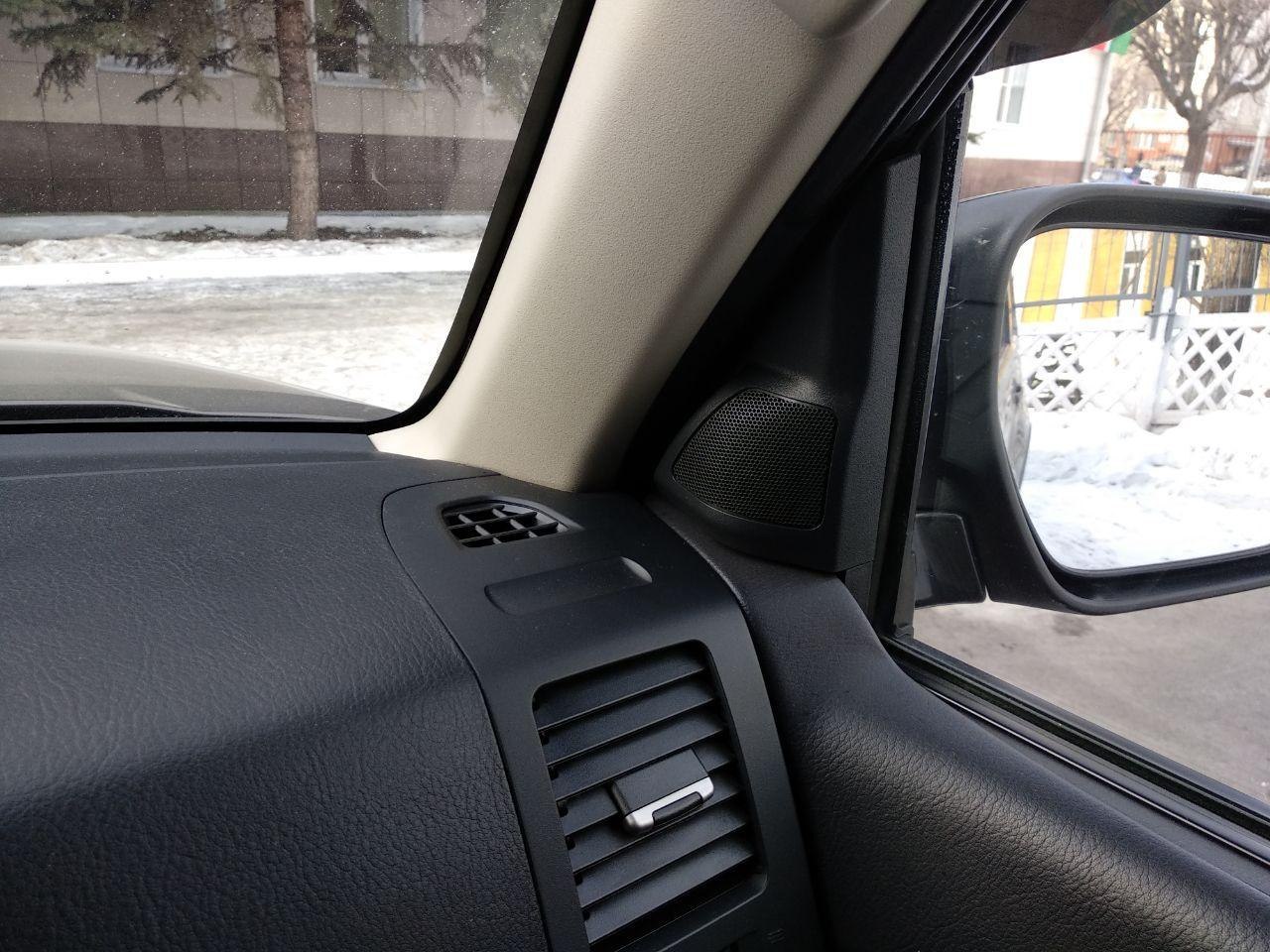

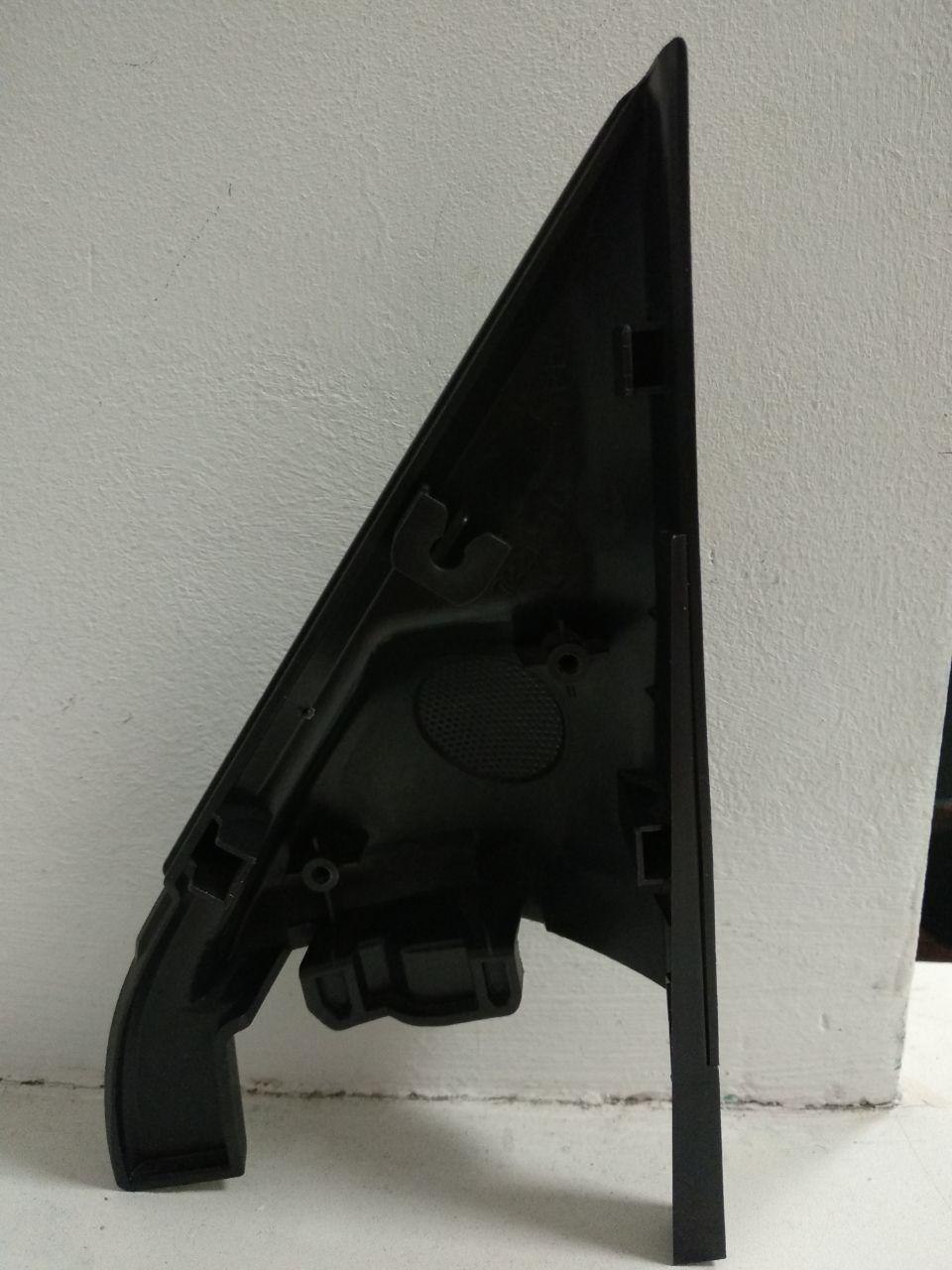

Значится в машине справа и слева от лобового стекла нужно вставить маленькие колонки (первая картинка), сама панелька съемная (вторая картинка). Необходимо сделать копию этой штуки и перемоделировать под маленькие колонки. Собсна, я нашел способ как отсканировать, закинул в наш любимый Fusion, но вот дальше уже идут сложности. Импортированная модель состоит из множества полигонов, поэтому редактирование такой модели сопряжено с постоянным подвисанием программы.
Посоветуйте, пожалуйста, как грамотнее решить следующую задачу:
Значится в машине справа и слева от лобового стекла нужно вставить маленькие колонки (первая картинка), сама панелька съемная (вторая картинка). Необходимо сделать копию этой штуки и перемоделировать под маленькие колонки. Собсна, я нашел способ как отсканировать, закинул в наш любимый Fusion, но вот дальше уже идут сложности. Импортированная модель состоит из множества полигонов, поэтому редактирование такой модели сопряжено с постоянным подвисанием программы.
RI
RI
A
Rinat Ismagilov
Используйте мэш скан объекта как референс для будущей детали.
PM
Деталь 2 брусок 60х14х4,5мм. Фреза профильная D 50мм и радиусом вогнутости 18мм.
какая ширина фрезы и 50 мм - это по вогнутости или по внешнему краю?
