DS
А, так нарисуйте схему того что есть
Size: a a a
2021 September 06
DS
Ну, как у вас сейчас подклбчен индикатор
🤙Ꮶ
Да, в целом ответ на мой вопрос, нужен или другой дисплей или другой мосфет, понял =)
🤙Ꮶ
да рисовать долго, в целом, я узнал что хотел) если в 2х словах, на 3х GPIO висят разряды и еще на 7ми сегменты на вход, ну и как обычно он по очереди очень быстро их зажигает. Я хотел прсото прокинуть отдельнойьлиней питалку через мосфет на анод, ну и разрады уже или транзисторами или тоже мосфетами вкл/выкл, а общую линию + шимить. Но у меня нет Р канальников, так что идея остантся до лучших времент =))
DS
Чтобы поставить мосфет в верхнее плече и управлять им с МК, вам нужно ещё привести уровни с МК к необходимым для мосфета. Если они питаются от разных напряжений, это может быть проблема
DS
Да вы можете программно регулировать яркость. Просто убавляя длительность свечения каждого сегмента (вместо этого не светить ничем)
🤙Ꮶ
мосфет нормальный от 1-3 открываеся, на 3.3 у негоп лоное насыщение, но он N, а дисплей с общим анодом, не вариант уже с ежом скрестить в общем)
🤙Ꮶ
Да, я могу просто шимит входы на разряды на прямую, но тогда код становится чуть замороченней, хотел жлезом это разрулить на уровне питания
DS
Это не совсем ШИМ. Сейчас у вас, к примеру, каждый сегмент светиться по 1000мкс (если у вас динамическая индикация). Так вот чтобы убавить яркость надо иметь все тот же период 1000мкс на каждый сегмент, но вот гореть он должен уже 700мкс, остальное время выключен
DS
Хотя если у вас всего 1 разряд, динамическая индикация вам не нужна)
🤙Ꮶ
Ну или можно просто эту 1000 шимить и все)
AM
any one have clarinox wifi stack details
🤙Ꮶ
Не, у меня 3 разряда)
🤙Ꮶ
Ну или да, просто сделать задержки между переключениями побольше и длительность свечения уменьшится
s.
можно , но сложновато по схемотехнике, проше поставить P-канал
🤙Ꮶ
Ну Р у меня под рукой нету) так что в данном случае будет проще запилить кодом =)
s.
было время когда делал кодом, и большая прога начинает мешать динамической индикации
s.

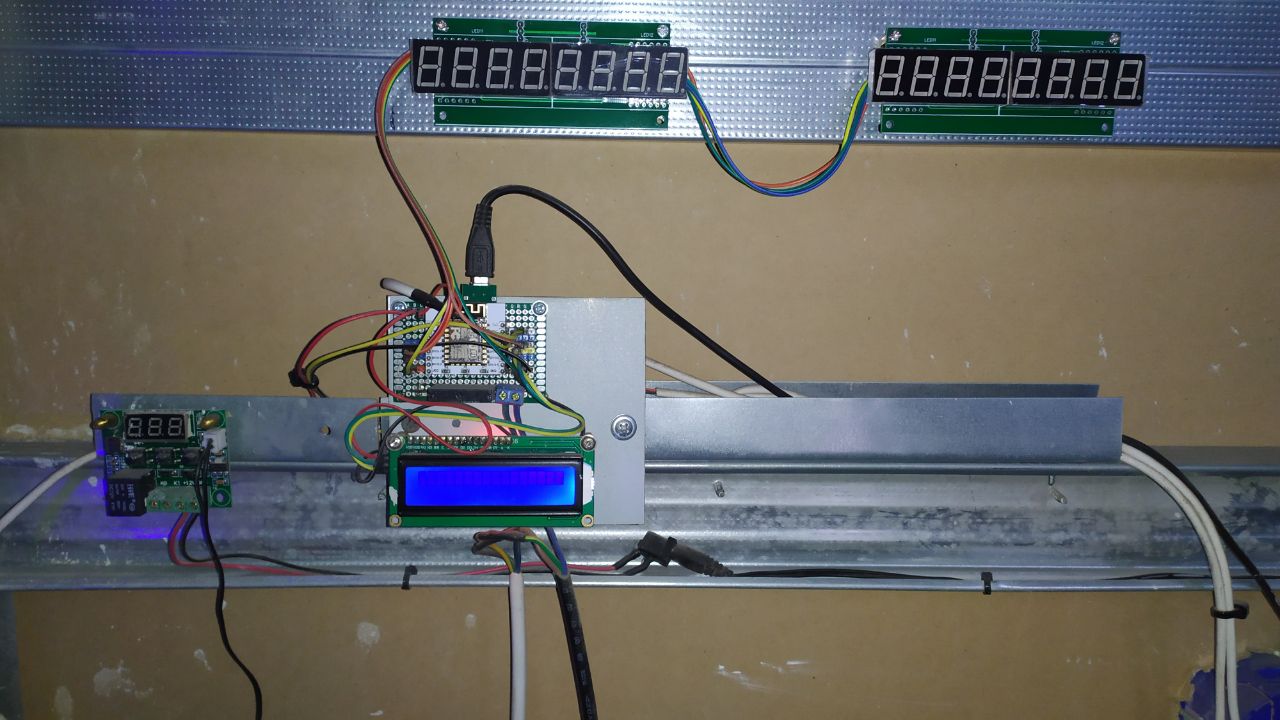

щас перешел на max7219
s.
s.
этому уже 5 лет
