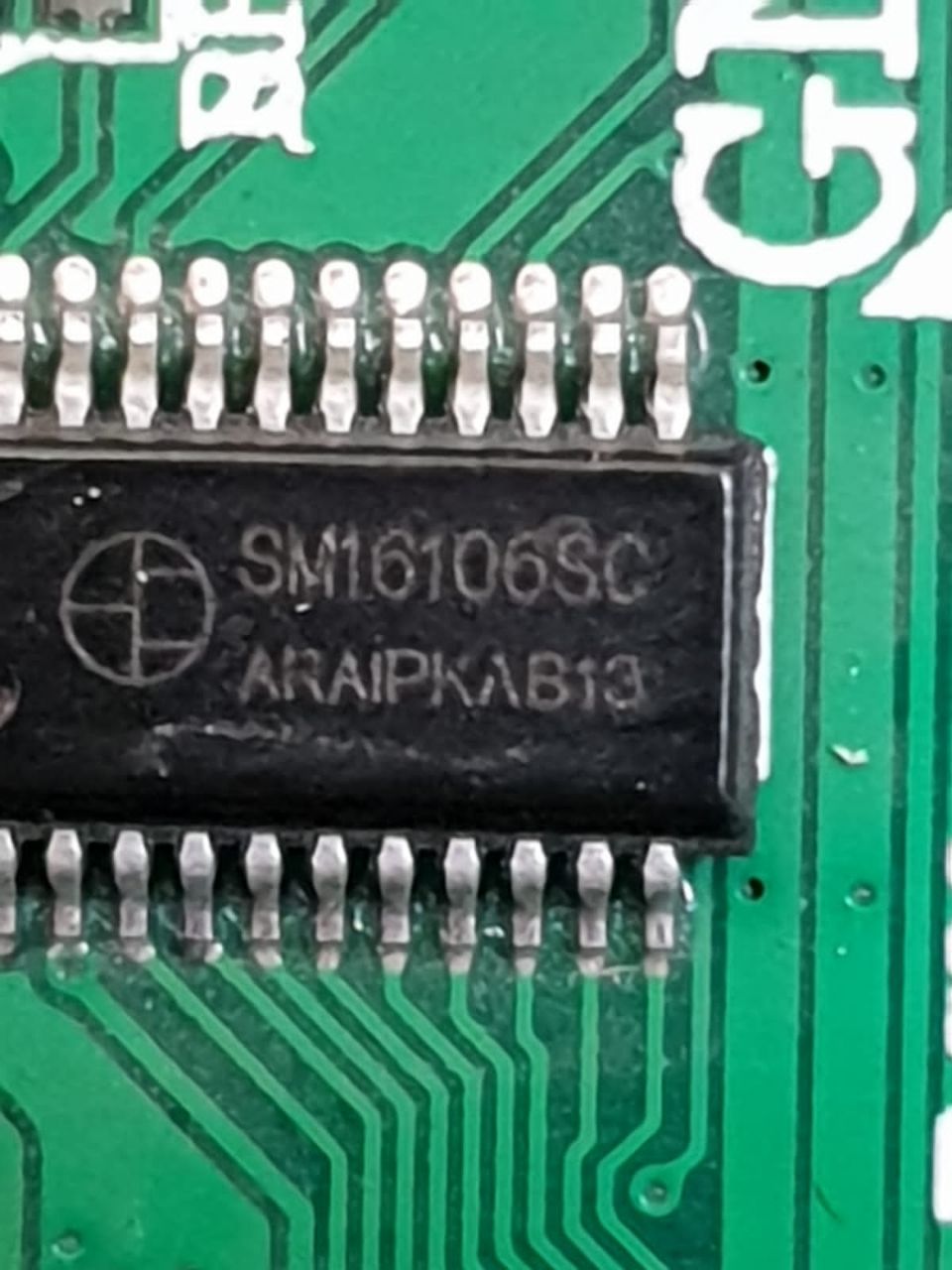

На таких вот регистрах

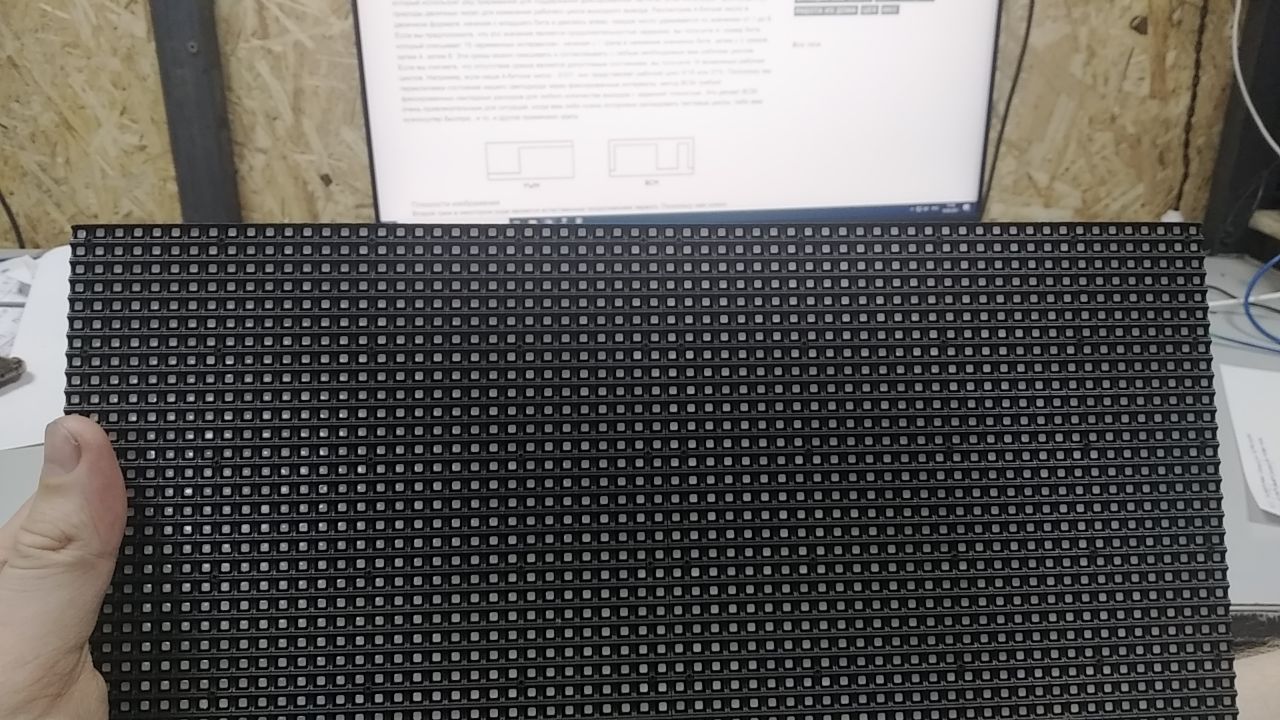

Эти китайцы клепают постоянно разные матричные панели, я задолбался разгадывать алгоритмы заливки пикселей в строку, то зиг загом, то по 16 пикселей и т.д. Заказываем партию и каждый раз лоторея

А самому клепать?

Китайцы, конечно, гавнари, но что мне отправлять то туда?

Выставляешь пины rgb1 и rgb2, строку abc(abcd, abcde), делаешь clk, потом снова rgb выставляешь, делаешь clk, так каждый пиксель задвигается. Еще надо учитывать сколько строк и сколько пикселей можешь в одну строку задвинуть. У матричных бывает за одну строку задвигаются несколько строк, надо читать про row scan. Когда задвинул строку, делать lat. Это отобразит задвинутые пиксели. Меняешь строку abc на след и опять задвигаешь пиксели, и так по кругу. Шимом ток OE управлять, это яркость. Ну как то так кратко объяснил. Ах да rgb1 первую половину панели управляет, rgb2 вторая половина.
А еще головная боль начнется, когда несколько панелей нужно

А что значит "выставляешь пины"? Ножкой дрыгать просто? Тогда как регулииуется глубина цвета?

Или там ШИМ?

Или мне на каждый пин rgb число какое-то слать?

Да, ножки дрыгать. Программно медленно, на stm32 через dma и таймеры делается. Полностью аппаратно рисуется

То есть программно я не напишу?

128х64 допустим

Базовых цветов всего 8
0 0 0
0 0 1
0 1 0
и т.д.

Хочешь 16млн цветов, то надо иметь 8 буферов и попеременно менять пиксели и получается эффект многоцветности.

Программно можно, но запомни, что панель не вечно высвечивает пиксели, а милисекундно и эту панель надо бесконечно обновлять по кругу. Если там вывести надо статичную картинку или текст, то и програмнно подойдет, если анимации, бегущие строки, то лучше аппаратно или на не мк делать(пк, разбери и т.д.)

Вот наглядная статья https://www.sparkfun.com/news/2650

Я понял. Спасибо большое)

Поднимается рано , смотри логи, у меня на арче пришлось юнит править что бы москито поднимался после того как интерфейс на который он смотрит получит ip

Господа, приветствую всех. Прошу помочь инфой или ссылкой на инфу, тк сам перерыл всё, что можно, но ответа на свой вопрос не нашёл. Вопрос: пилю потихоньку метеостанцию на ESP8266, хочу сделать её автономной, соответственно, без deepSleep никуда, но беда в том, что а) на одной плате контроллер не выходит из глубокого сна. Даже если написать пробный код из трёх строчек - запуск сериал, вывод теста в сериал, уход в сон, пробуждение, то всё это работате лишь один раз, потом не просыпается. На другой плате (Тспольую аналог NODEmcu), сон и пробуждение работает, но периодически, раз в несколько дней зависает и надо нажимать кнопку ресет... Обвязку из резистров и конденсаторов, как по даташиту, собирал - ичего не помогает

Нужно соединить gpio16 (он же D0) и RST

это сделано. Причем, по даташиту. с резистором 470Ом
