DS
Size: a a a
2021 June 19
AK
Зависит от конкретной модели
DS
У меня 1d1205
DS

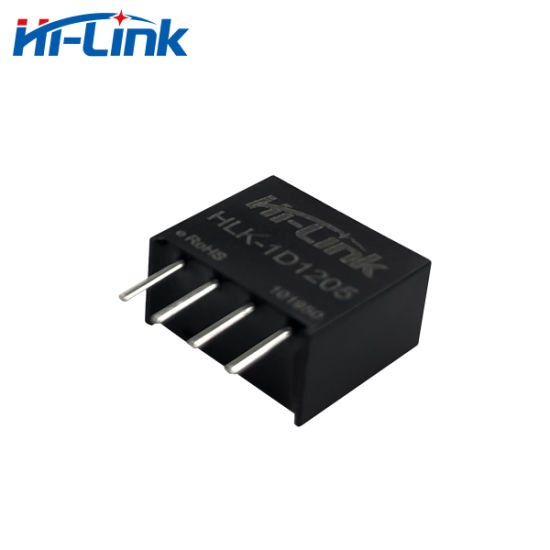

Как на первой фотке
AK

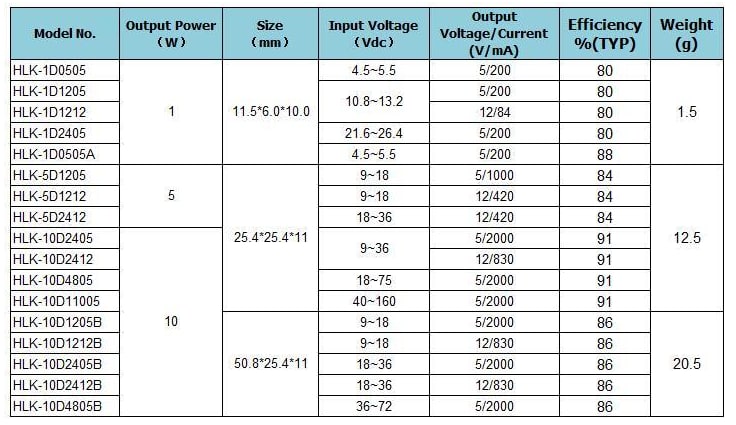

можно проверить как описано в документации
на Vin подаете от 10.8 до 13.2 V на выходе должно быть 5V.
Если нету, то модуль в утиль.
на Vin подаете от 10.8 до 13.2 V на выходе должно быть 5V.
Если нету, то модуль в утиль.
DS
Ну, вот я просто хотел бы услышать мнение экспертов по распиловке. Может я пины перепутал.
DS
Если смотреть на маркировку модуля ногами вниз, то самая правая нога это Vin-, верно?
DS
Т.е, 12 в, подается на 3 и 4 ногу, где 4 нога соответствует GND.
AK
S
По мне так это вид сверху.
D
они же пронумерованы
DS
Сверху? А есть основания для этого?
S
Так как ноги смещены вниз, а если смотреть снизу то смещение будет вверх.
DS
Только на схеме. На модуле ни номеров, ни ключей с какой стороны считать - нет.
D

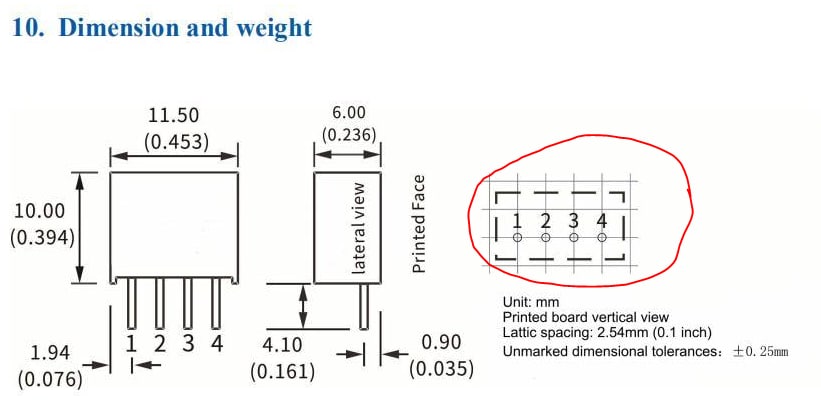

вы упоротые? на втором виде слева напписано - Printed face
D
справа на этом виде - напечатанные лейблы
D
ноги находяца ближе к этикетке
AK
D
исходя из этого крайний справа вид даёт порядок ног если смотрать на этикетку - 4-3-2-1
