ок. По крайне мере DTR - это вывод два подключен к пину гребенки обозначенному DTR?
Да
Size: a a a
2021 February 06
AK
ALEX TRO
Да
замечательно! На гребенке есть где нибудь надпись RTS?
AT
DTR тоже не проследить. На гребенке все сигналы я перечислил, нет там RTS.
AT
DTR+TX+RX+CTS+3.3+GND
AK
ALEX TRO
DTR тоже не проследить. На гребенке все сигналы я перечислил, нет там RTS.
ок, тогда попробуем от обратного - от вывода 3 чипа. Можно проследить куда он подключен?
AK
ALEX TRO
DTR+TX+RX+CTS+3.3+GND
CTS не подходит однозначно
AT
Andy Korg
ок, тогда попробуем от обратного - от вывода 3 чипа. Можно проследить куда он подключен?

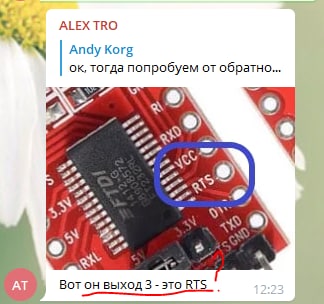

Вот он выход 3 - это RTS
AK
ALEX TRO
Вот он выход 3 - это RTS
отлично! Т.е. у нас есть все выводы. Теперь остается только выяснить важуню вещь - какое напряжение на выводе 4? 3.3 вольта или 5?
AT
3.3
AT
Andy Korg
отлично! Т.е. у нас есть все выводы. Теперь остается только выяснить важуню вещь - какое напряжение на выводе 4? 3.3 вольта или 5?
Нужно перерезать дорожку CTS и припаять RTS? Так?
AK
ALEX TRO
3.3
Замечательно. Теперь просто соединяйте
плату RX с TX esp,
плату TX с RX esp
плату DTR с GPIO0 esp
плату RTS с EN
пробуйте прошивать
плату RX с TX esp,
плату TX с RX esp
плату DTR с GPIO0 esp
плату RTS с EN
пробуйте прошивать
AT
Andy Korg
Замечательно. Теперь просто соединяйте
плату RX с TX esp,
плату TX с RX esp
плату DTR с GPIO0 esp
плату RTS с EN
пробуйте прошивать
плату RX с TX esp,
плату TX с RX esp
плату DTR с GPIO0 esp
плату RTS с EN
пробуйте прошивать
Спасибо! Попробую, резать дорожку пока не буду. Результаты сообщу позже.
AK
ALEX TRO
Спасибо! Попробую, резать дорожку пока не буду. Результаты сообщу позже.
не понял. Какую дорожку? у вас же выведен RTS!
AT
Andy Korg
не понял. Какую дорожку? у вас же выведен RTS!
Я имел в виду замену CTS на RTS на гребенке
AK
ALEX TRO
Я имел в виду замену CTS на RTS на гребенке
ааа, сори
DS
ALEX TRO
Вы лично пробовали именно эту плату со всеми пинами, в том числе DTR и CTS?
Лично я пробовал именно эту плату
AT
Лично я пробовал именно эту плату
RTS проводом брали сбоку?
DS
ALEX TRO
RTS проводом брали сбоку?
Да, сразу впаял гребенку сбоку
AT
Да, сразу впаял гребенку сбоку
Спасибо, понял!
DS
Только убедитесь что джампер на 3.3в стоит
