AK
ALEX TRO

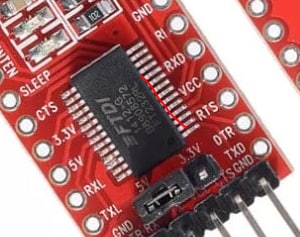

Вот моя плата.
У вас стоит чип на плате FT232RL у него полный набор пинов - RX,TX,DTR,RTS , поэтому достаточно только соединить два дополнительных провода DTR и RTS
Size: a a a
2021 February 06
AK
AT
Andy Korg
У вас стоит чип на плате FT232RL у него полный набор пинов - RX,TX,DTR,RTS , поэтому достаточно только соединить два дополнительных провода DTR и RTS
Вы имеете в виду, что необходимо сначала вывести сигналы на гребенку?
ВЛ
Andy Korg
У вас стоит чип на плате FT232RL у него полный набор пинов - RX,TX,DTR,RTS , поэтому достаточно только соединить два дополнительных провода DTR и RTS
Rst это резет а dtr это гпио0?
AK
ALEX TRO
Вы имеете в виду, что необходимо сначала вывести сигналы на гребенку?

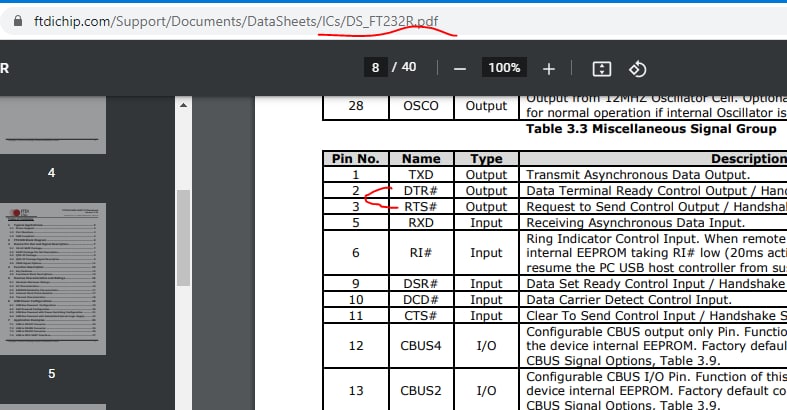

сначала надо скачать даташит и посмотреть в него, затем поискать выводы на плате, и только потом что-то делать
AT
Andy Korg
сначала надо скачать даташит и посмотреть в него, затем поискать выводы на плате, и только потом что-то делать
Выведены DTR и CTS. Нужно перерезать дорожку CTS и припаять RTS? Так?
AK
ALEX TRO
Выведены DTR и CTS. Нужно перерезать дорожку CTS и припаять RTS? Так?
не знаю, я же не вижу разводку вашей платы :(, но главное вывести выводы 2 и 3 на гребенку
ВЛ
ALEX TRO
Выведены DTR и CTS. Нужно перерезать дорожку CTS и припаять RTS? Так?
А можно фотку подписей на гребенке получше?
AT
AK
ALEX TRO
Выведены DTR и CTS. Нужно перерезать дорожку CTS и припаять RTS? Так?
Обождите ка, а это что?
не они?
не они?
ВЛ
А 3 с лева это что за пин?
AT
Andy Korg
Обождите ка, а это что?
не они?
не они?
По названию они родные. DTR есть на гребенке.
AT
А 3 с лева это что за пин?
TX
AK
ALEX TRO
По названию они родные. DTR есть на гребенке.
что значит "родные"? какие выводы чипа подключены к этим конмтактам? Просто проследите по дорожкам
AT
Andy Korg
что значит "родные"? какие выводы чипа подключены к этим конмтактам? Просто проследите по дорожкам
DTR+TX+RX+CTS+3.3+GND
AT
CTS - не то
AK
ALEX TRO
DTR+TX+RX+CTS+3.3+GND
Пожалуйста внимательно прочитайте вопрос и ответьте двумя цифрами: "какие НОМЕРА выводов чипа подключены к этим контактам? "
AT
Andy Korg
Пожалуйста внимательно прочитайте вопрос и ответьте двумя цифрами: "какие НОМЕРА выводов чипа подключены к этим контактам? "
CTS проследить не могу, ныряет под микросхему.
AT
Я не использую только DTR и CTS.
AK
ALEX TRO
CTS проследить не могу, ныряет под микросхему.
ок. По крайне мере DTR - это вывод два подключен к пину гребенки обозначенному DTR?
