AK

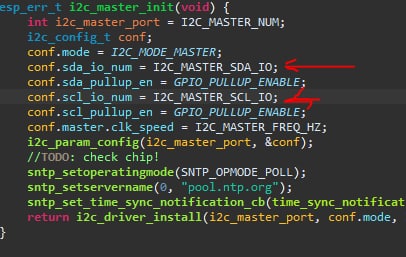

Должно быть что то типа:
Size: a a a
2021 February 01
I
Andy Korg
Должно быть что то типа:
Надо будет посмотреть
И
Всем привет! Проблема возникла следующего характера...

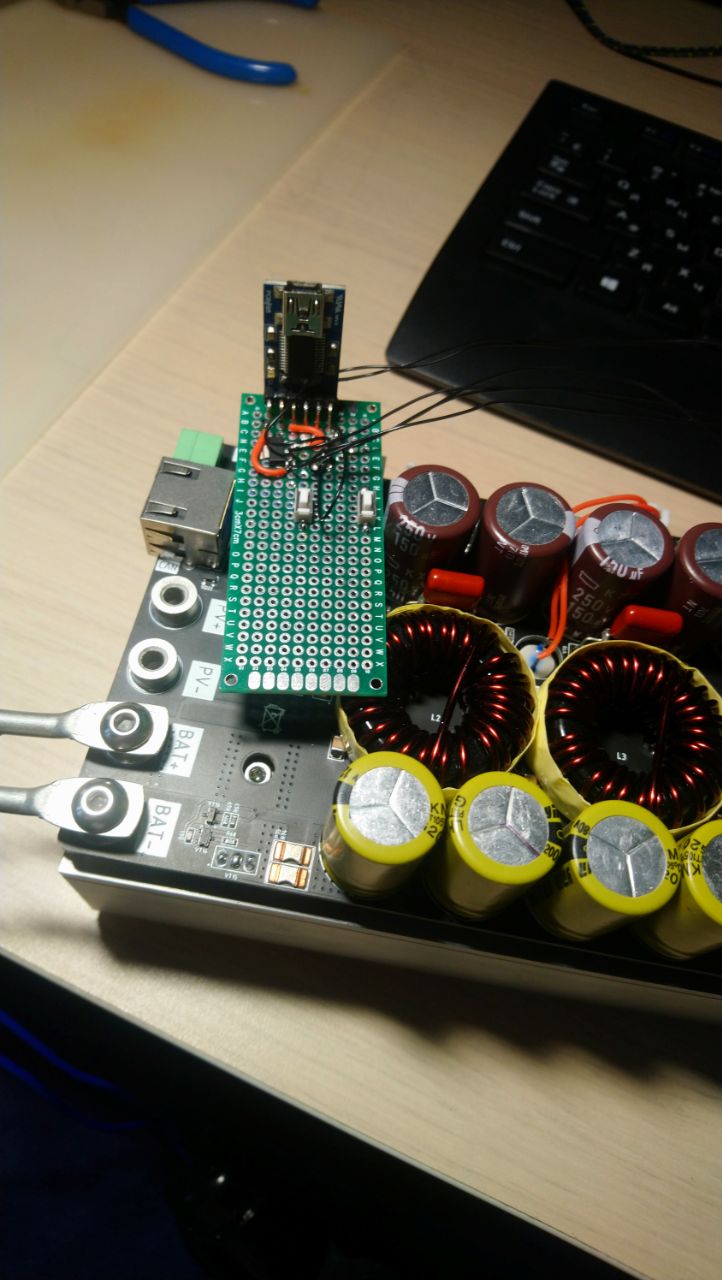

Есть SiP ESP32-PICO-D4 (схема ключения ниже), сварганил на коленке программатор на usb-uart и паре транзисторов.
Запустил тестовый проект в platformio, собрал его и залил, все ок и работает. Чип новый.

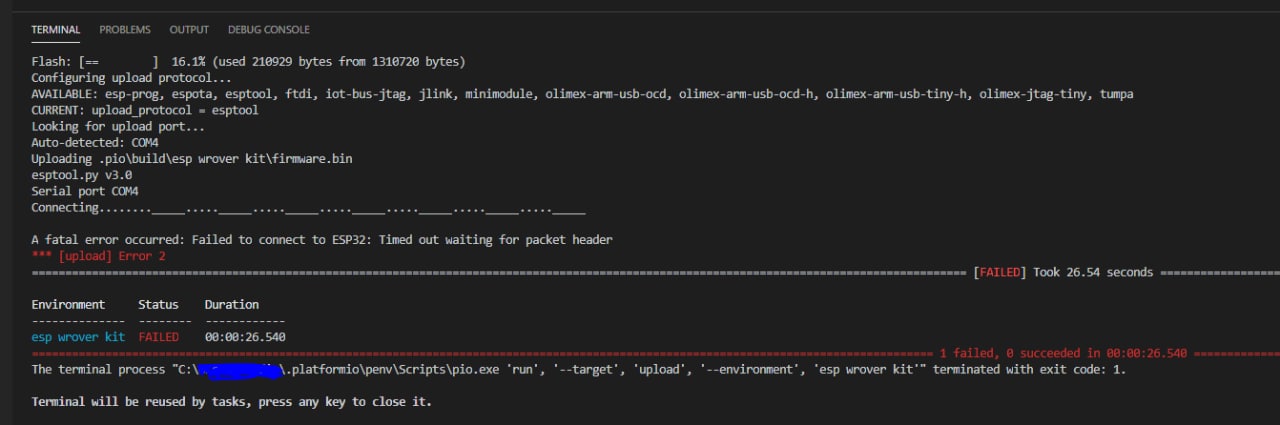

Теперь при повторной попытки загрузить прошивку его просто не видит и в консоль валится мол ожидание превышено.
В чем может быть проблема?
Почитал всякое разное на форумах, уже и тантал 100 мкФ пробовал на питание вешать и 10 мкФ дополнительно на EN (RESET).
Питается от источника, который 5А без проблем отдает, по идее чип даже в пике и близко к этой цифре не приближается.
Есть SiP ESP32-PICO-D4 (схема ключения ниже), сварганил на коленке программатор на usb-uart и паре транзисторов.
Запустил тестовый проект в platformio, собрал его и залил, все ок и работает. Чип новый.
Теперь при повторной попытки загрузить прошивку его просто не видит и в консоль валится мол ожидание превышено.
В чем может быть проблема?
Почитал всякое разное на форумах, уже и тантал 100 мкФ пробовал на питание вешать и 10 мкФ дополнительно на EN (RESET).
Питается от источника, который 5А без проблем отдает, по идее чип даже в пике и близко к этой цифре не приближается.
И
Насколько я понимаю ком порт открывается нормально, проблема именно что сам чип не видно
РР
Boot = 0 en = 0. Boot = 0 en = 1. Boot = 1 en = 1 было?
И

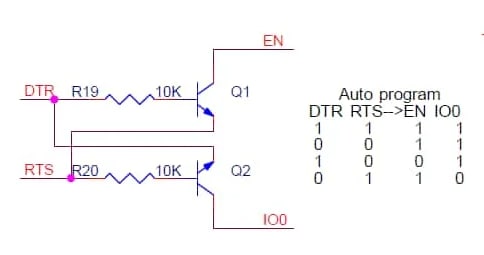

Я изначально запаял кнопки, пробовал руками тыкать, не завелось, ибо лапки. Тогда спиздил с отладки ESP32-PICO-kit такую схему:
И
Насколько я понимаю логика сброса и входа в режим загрузки тут реализуется и тыкать кнопки уже нет необходимости?
VB
Всем привет. Решил ради интереса потестить на esp32, какой метод обмена значениями у переменных быстрее - через буфер или xor.
Перед обменом устанавливаю на пине "1", по окончанию сразу сбрасываю в "0"
На выходе получаю перед вот такой перепад в обоих случаях:
Перед обменом устанавливаю на пине "1", по окончанию сразу сбрасываю в "0"
На выходе получаю перед вот такой перепад в обоих случаях:
VB
В чём может быть дело?
М
Насколько я понимаю логика сброса и входа в режим загрузки тут реализуется и тыкать кнопки уже нет необходимости?
Да вы правы
VB
#define BLINK_GPIO CONFIG_BLINK_GPIO
#define SIZE 100000
uint8_t arr[SIZE] = { 0 };
void app_main(void) {
gpio_pad_select_gpio(BLINK_GPIO);
gpio_set_direction(BLINK_GPIO, GPIO_MODE_OUTPUT);
gpio_set_level(BLINK_GPIO, 1);
for (uint32_t i = 0; i < SIZE / 2; i++) {
arr[SIZE - i - 1] ^= arr[i];
arr[i] ^= arr[SIZE - i - 1];
arr[SIZE - i - 1] ^= arr[i];
}
gpio_set_level(BLINK_GPIO, 0);
}
М
Да вы правы
А конвертор какой?
И
Да вы правы
Вот я теперь сижу и чувствую себя идиотом и не пойму что может быть не так) Схема вообще из 10 компонентов, все проверено.
FT232RL преобразователь
FT232RL преобразователь
М
У ft незнаю какие выходы при инициализации
РР
Вот я теперь сижу и чувствую себя идиотом и не пойму что может быть не так) Схема вообще из 10 компонентов, все проверено.
FT232RL преобразователь
FT232RL преобразователь
Rx tx местами менял?
М
Хм погодите
М
Там ещё обвязка есть
