Вечер добрый! Нужна защелка с потреблением менее микроампера. Смысл: МК выдал 1 защелка установилась в 1, МК выдал 0 - защелка установилась в 0. МК выключен - состояние защелки сохранилось. На защелке питание всегда. Может кто-нибудь подскажет вариант.
Для отслеживания того что мк выключен вы ещё один пин хотите использовать?
DS
Или с питания мк брать сигнал?
AT
Для отслеживания того что мк выключен вы ещё один пин хотите использовать?
Смысл.МК выключен, а триггер сохранил состояние на выходе пина.
Н
ого... я такого названия не слышал даж
DS
ALEX TRO
Смысл.МК выключен, а триггер сохранил состояние на выходе пина.
Окей, как вы различите:
0 на пине потому что мк выключен
0 на пине потому что мк выдал 0
?
0 на пине потому что мк выключен
0 на пине потому что мк выдал 0
?
Н
DS
У вас 3 состояния, которые вы хотите передать по бинарной линии
AT
У вас 3 состояния, которые вы хотите передать по бинарной линии
Нет, состояния 2. Я могу переключать триггер не нулем, а подачей 1 еще раз
AT
Спасибо. Видел, но они все кушают много.
Н
ALEX TRO
Спасибо. Видел, но они все кушают много.
я к тому что я- не видел)
DS
ALEX TRO
Нет, состояния 2. Я могу переключать триггер не нулем, а подачей 1 еще раз
Тогда это уже чуть сложнее чем просто защелка. В обычных, как видите, 2 входа - сигнал и сброс
DS
В пром автоматике это называют импульсным (бистабильным) реле. Готовых аналогов в полупроводниках я даже не встречал
AT
Тогда это уже чуть сложнее чем просто защелка. В обычных, как видите, 2 входа - сигнал и сброс
Можно так сказать - это повторитель сигнала пина, но с запоминанием
AK

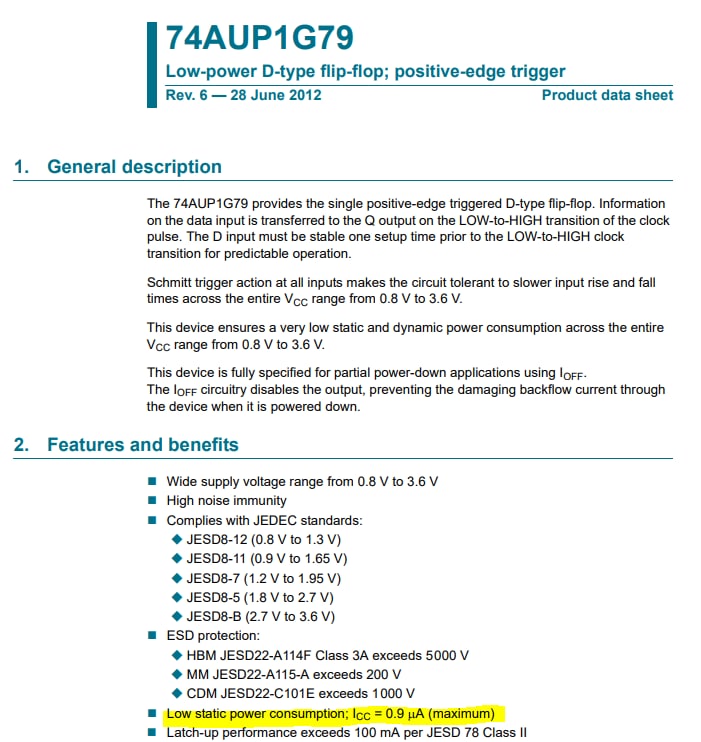

ALEX TRO
Спасибо. Видел, но они все кушают много.
AT
Andy Korg
О, спасибо, буду штудировать
DS
Вам нужен делитель частоты на 2
