Ещё есть предположение, что я на мудрил с новым бмг движком. Но я так понимаю сгорел бы движок или нет?
MS
Alex Ska

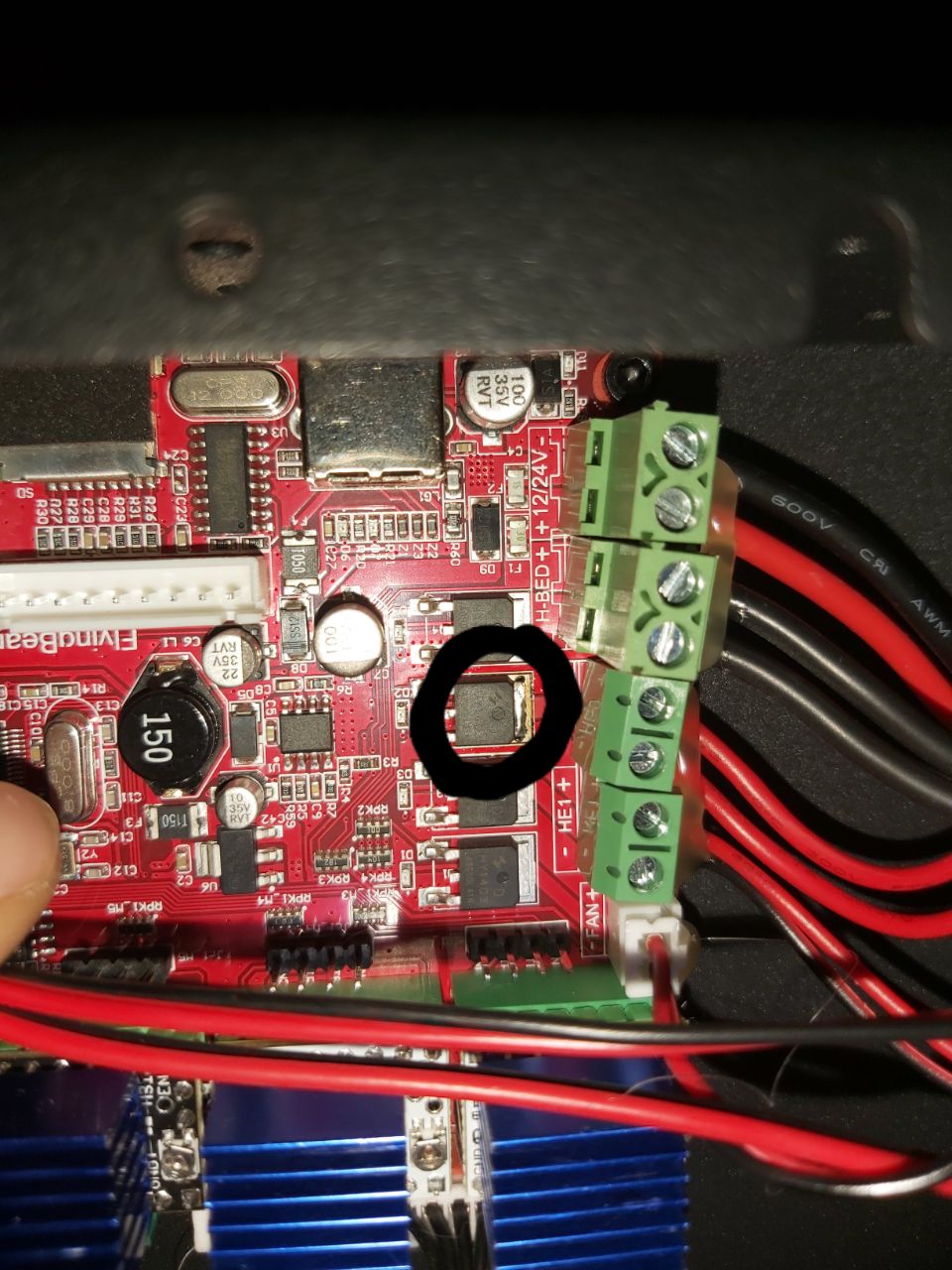

Всем привет, всех с праздником. Народ, подскажите, вчера на мишке 5ои ставил e3vd6, соответственно поменял почти всю голову. Нагревательный элемент и термистр пришли с разъёмами дюпонт, пришлось их скручивать и припаивать. Все собрал, подвигах голову по столу и начал подачу филамента, сразу же принтер выключился и запахло горелым. На плате появился красный огонёк на против мосфета, на сколько я понимаю , отвечающего за нагревательный элемент. Вопрос , могло ли привести к поломке если я перепутал провода при скрутке?
Нагревательный элемент с дюпонтом?! Не перепутали? Обычно там просто зачищенные облуженные провода
AS
Нагревательный элемент с дюпонтом?! Не перепутали? Обычно там просто зачищенные облуженные провода
Да, не перепутал, вообще не ожидал , что может прийти не 2.54. Пришлось кручивать
MS
Alex Ska
Да, не перепутал, вообще не ожидал , что может прийти не 2.54. Пришлось кручивать
Дюпонт не рассчитан на тот ток, что идёт в грелку хотэнда
MS
А вот если вы движок воткнули вместо грелки хотэнда...
AS
Дюпонт не рассчитан на тот ток, что идёт в грелку хотэнда
Я честно говоря в таких тонкостях не силен( вопрос в том мог ли перегореть мосфет из за того что я нагреватель не правильно подключил? Движок совсем в другое место подключается, перепутать не мог.
MS
Alex Ska
Я честно говоря в таких тонкостях не силен( вопрос в том мог ли перегореть мосфет из за того что я нагреватель не правильно подключил? Движок совсем в другое место подключается, перепутать не мог.
Если паяете, лучше разобраться. Мосфет может перегореть, если через него пойдёт ненормативный ток
S
Народ тут спрашивают букварь для начинающего, ктоить знает куда послать почитать порядок настройки принтера с нуля и до идеала
3дтудей
MS
Но провода грелки просто не влезут в дюпонт разъём....
ДА
Alex Ska
Всем привет, всех с праздником. Народ, подскажите, вчера на мишке 5ои ставил e3vd6, соответственно поменял почти всю голову. Нагревательный элемент и термистр пришли с разъёмами дюпонт, пришлось их скручивать и припаивать. Все собрал, подвигах голову по столу и начал подачу филамента, сразу же принтер выключился и запахло горелым. На плате появился красный огонёк на против мосфета, на сколько я понимаю , отвечающего за нагревательный элемент. Вопрос , могло ли привести к поломке если я перепутал провода при скрутке?
Скорее всего КЗ в нагревателе. Или нагреватель коротит на корпус. Всё снимать, прозванивать. Ну а мосфет менять.
A
3дтудей
Это букварь с нуля до опять с нуля
S
а фотки такого нагревателя с разъемом ? такая интрига
AS
Если паяете, лучше разобраться. Мосфет может перегореть, если через него пойдёт ненормативный ток
Ну скрутить и припоять провода у меня ума хватает. А вот в микро электронике ещё не в "зуб ногой". Я обманывать по поводу дюпонта не буду, не сфоткал к сожалению, особого значения не придал, просто перепаял и все.
S
если термистор засунуть в грелку... 100 кОм, замучается греть, если грелку засунуть в термистор... несколько Ом вместо 100 кОм - КЗ, если сигнал термистора не развязан и идет в процессор - трындец чипу
AS
Денис Артемов
Скорее всего КЗ в нагревателе. Или нагреватель коротит на корпус. Всё снимать, прозванивать. Ну а мосфет менять.
То есть я мог не так подключить нагреватель?и вопрос, как проверить правильность его подключения?
AS
если термистор засунуть в грелку... 100 кОм, замучается греть, если грелку засунуть в термистор... несколько Ом вместо 100 кОм - КЗ, если сигнал термистора не развязан и идет в процессор - трындец чипу
Наверное есть смысл сразу плату заказать? Или менять мосфет?
MS
Alex Ska
То есть я мог не так подключить нагреватель?и вопрос, как проверить правильность его подключения?
Вытащить целиком вместе с проводами и посмотреть, что именно его вы включили в разъём нагревателя
S
интрига, могу подключить капельку к блоку питания, их у меня кучка
MS
если термистор засунуть в грелку... 100 кОм, замучается греть, если грелку засунуть в термистор... несколько Ом вместо 100 кОм - КЗ, если сигнал термистора не развязан и идет в процессор - трындец чипу
Я все же склоняюсь к тому, что там оказалась катушка моторчика. Она малоомная и индуктивная... И там как раз часто дюпонт
