AP
вариант ?)
Size: a a a
2020 September 09
О
я думаю ради интереса можно это попробовать измерить, по очереди переключать 2 реле без задержек, в то же время в разрыв 2 реле подавать 5 вольт и подключить их к аналоговым входам Ардуино и если оба пина одновременно будут принимать аналоговый сигнал больше 0 то запустить таймер пока один из них не станет 0, и так заполнить массив и глянуть что да как
Реле на сколько групп контактов? Если совсем по-взрослому, то катушку реле подключать через NC контакты других двух. Таким образом не включается одновременно два или три реле. Называется электрическая блокировка
ДK
я думаю ради интереса можно это попробовать измерить, по очереди переключать 2 реле без задержек, в то же время в разрыв 2 реле подавать 5 вольт и подключить их к аналоговым входам Ардуино и если оба пина одновременно будут принимать аналоговый сигнал больше 0 то запустить таймер пока один из них не станет 0, и так заполнить массив и глянуть что да как
Почти вариант. Надо не забывать, что ацп может считать шум, и надо бы его приземлить
AP
реле на 2 контакта в разрыв цепи
О
реле на 2 контакта в разрыв цепи
Две незавимве группы контактов?
О
О

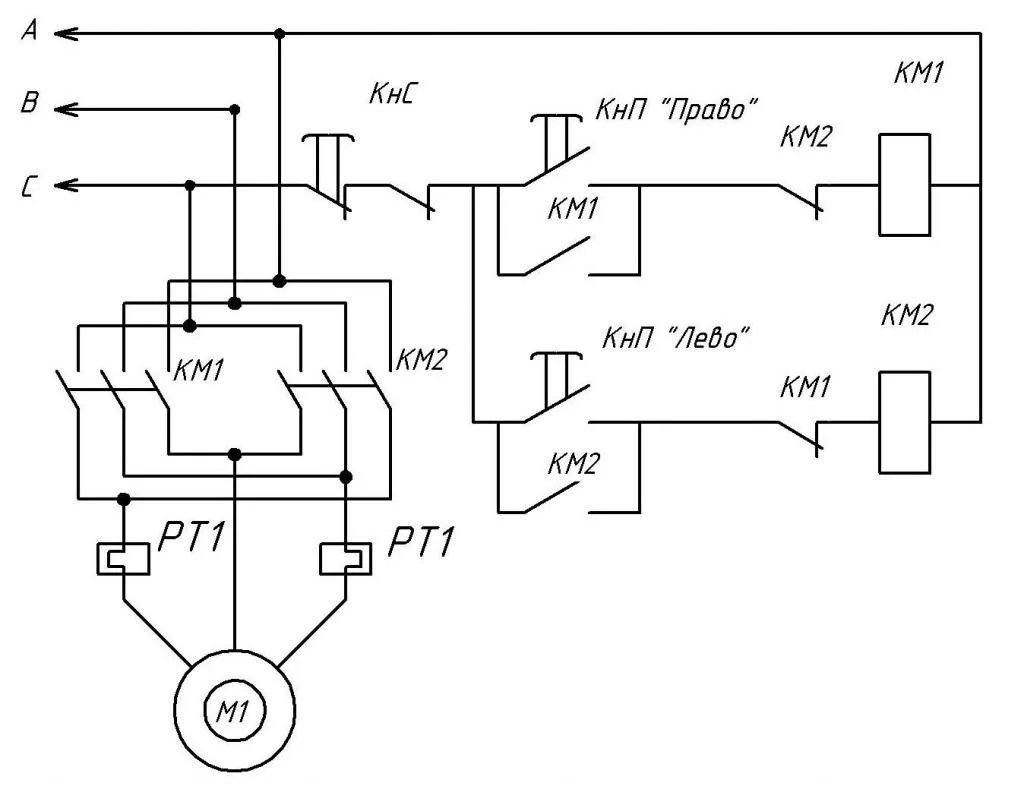

По типу этой схемы, только на три реле
AP
AP
значит не верно понял
AP
вот 4 канальное реле именно такое у меня, с низу слева пины, справа клемы или что тупо дублирующие
О
С этими просто так не получится, у них одна группа контактов. Тогда только програмно
О
вот 4 канальное реле именно такое у меня, с низу слева пины, справа клемы или что тупо дублирующие
Только не четырехканальное, а четыре одноканальных
AP
один канал значит что тупо реле идёт на разрыв цепи и там 2 клемы так? 2 канальное там типа 3 клемы и там одна замыкается другая размыкается
О
один канал значит что тупо реле идёт на разрыв цепи и там 2 клемы так? 2 канальное там типа 3 клемы и там одна замыкается другая размыкается
О

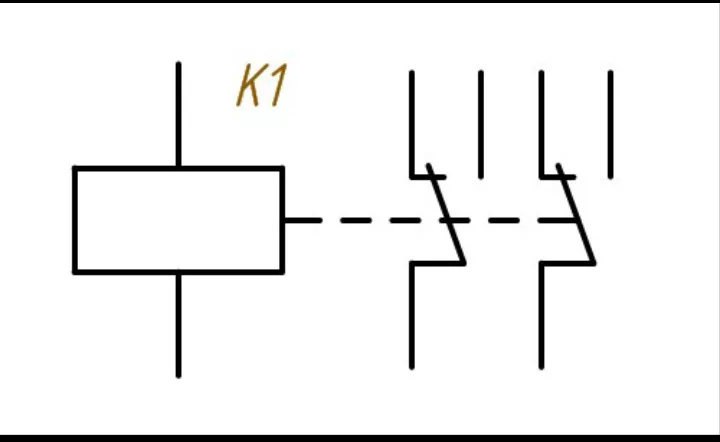

Две группы переключающих контактов. Двухканальное, но это некорректный термин
О
У твердотельных обычно одна группа нормально разомкнутых контактов (NO)
AP
умная мысля приходит опосля)
AP
AP
вот так думаю ща протестить поочередно переключание 2 реле без задержек для проверки есть ли нахлест и сколько времени он занимает
AP
причем надо вырубать сначала реле, потом включать второе
