О
Сергей
А как?
Один или два резистора заменить. По идее R5 и R6
Size: a a a
2020 March 25
О
Я сначала перепутал и оно 4.2В давало, ща попробую ещё раз
С
Так просто)
С
А изначально он был на 5в?
С
У меня на 5в*
О
Ну да, там делитель напряжения на TL431, он задаёт напряжение стабилизации. Если я правильно помню, то
V = 2.5×(1+R6/R5)
V = 2.5×(1+R6/R5)
О
Сергей
А изначально он был на 5в?
Да, но я хочу esp8266 питать, а стабилизатор навешивать мне лень
О
Ща перепаяю и отпишусь
С
Хорошо
О
Пока 3.47В получилось, надо подбирать резисторы
О
О

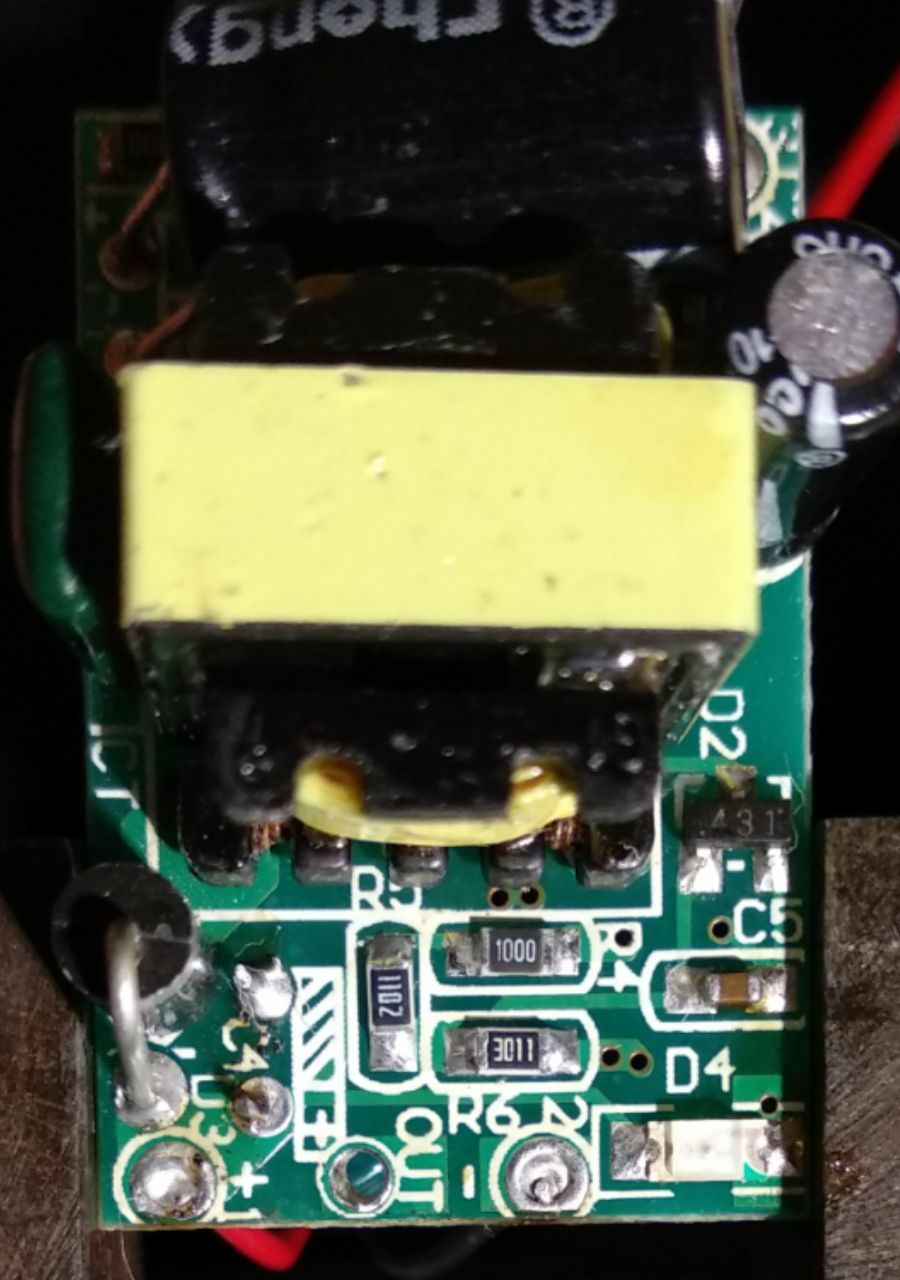

R5 1.1кОм
R6 3.01кОм
Напряжение 3.2В
R6 3.01кОм
Напряжение 3.2В
С
Сохранил себе, может быть понадобится...
Ч
Сергей
А как?
Обратную связь перебирает так.
Там типо вычитающего усилителя
Там типо вычитающего усилителя
Ч
Ну да, там делитель напряжения на TL431, он задаёт напряжение стабилизации. Если я правильно помню, то
V = 2.5×(1+R6/R5)
V = 2.5×(1+R6/R5)
неа
Ч
там есть еще Rdc
Ч
и там надо ставить 1% точность
С
А там подстроечный резистор можно поставить?
О
Сергей
А там подстроечный резистор можно поставить?
Места нет
