а технолог чо говорит?
G
написала китайцам в линкеде, посмотрим на прайсы... меня вообще не радует необходимоть паять 160 светодиодов
G
пока ничо, написала менеджеру, что я имела эту плату во все эти кривые дырки
E
лазера на них нет
E
кстати, платы тоже вроде так можно
C
Кстати да, но надо импульсный, чтоб не горело, а то по кромке реза получится паразитная дорожка из угля
E
ну как-то же дырявят микроотверстия
E
хотя тут конечно может быть и пофиг, если отступ меди или если оно и так переходное
E
но кроме паразитного угля - это еще и изменение структуры текстолита самого
G
ну, карочи, пока передалаю плату под большее круглое отверстие, но там придется много всего переделать
E
ну чсх - мелкие отверстия проще рили сверлить
E
от 10 мм имеет смысл фрезировать
E
ну кроме того, когда рили линию надо пропилить
G
такой вопрос, если переходное отверстие может быть 0.2мм, то почему этим сверлом нельзя сделать не металлизированное отверстие?
E
а оно разделяется разве?
G
ну, как видим, да?
на плате переходное 0.2мм, почему просто им нельзя было эти ебаные прямоугольники сделать?
Вообще сейчас еще писала писибивей, они ответили

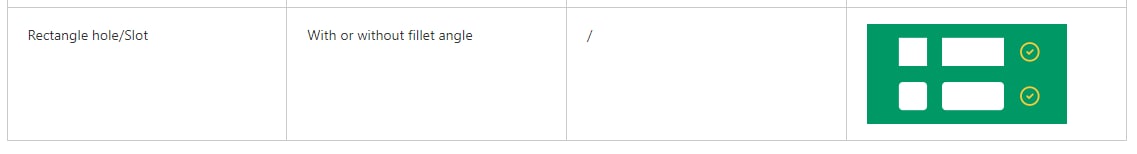

The min side of plated slot is 0.5mm for PCBWay. For unplated slot, the min size is 0.8mm width.
на плате переходное 0.2мм, почему просто им нельзя было эти ебаные прямоугольники сделать?
Вообще сейчас еще писала писибивей, они ответили
The min side of plated slot is 0.5mm for PCBWay. For unplated slot, the min size is 0.8mm width.
PB
Нипанятно
