А
Других ни разу не видел 🤷♂️
я их не разбирал, видел схему в тематической литературе.
Size: a a a
2020 July 21
АК
От него зависят потери на нагрев и прочее
АК
Именно поэтому, в том числе, некоторые "коротить" нельзя
SA
Ток Элемента не от внутреннего сопротивления зависит.

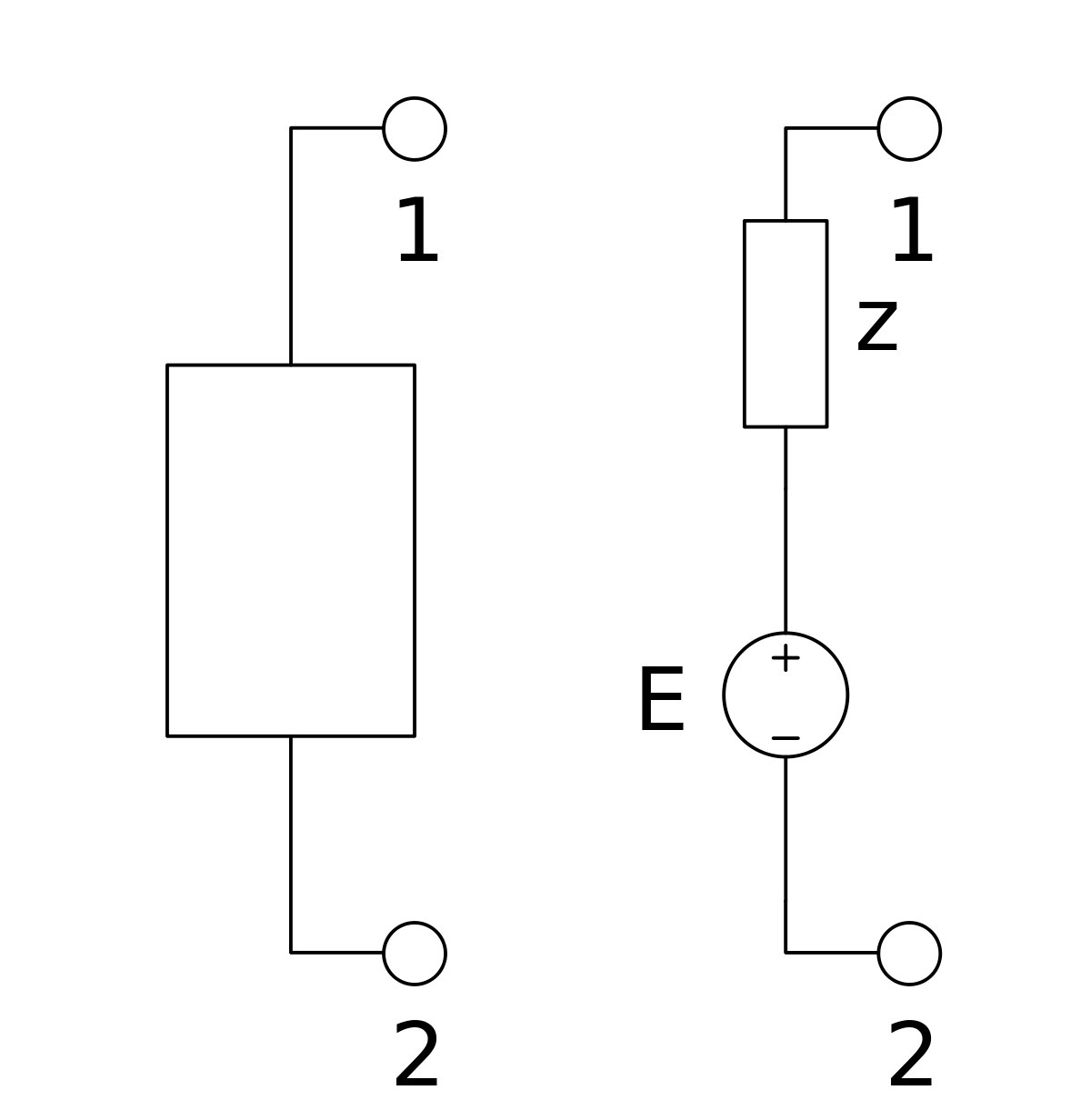

И от него в том числе. В эквивалентной схеме внутренее сопротивление стоит последовательно. И как ты не изголяйся снаружи - оно будет ограничивать максимальный потребляемый ток.
АК
И от него в том числе. В эквивалентной схеме внутренее сопротивление стоит последовательно. И как ты не изголяйся снаружи - оно будет ограничивать максимальный потребляемый ток.
Так не путайте "эквивалентное" и "реальное" сопротивление
SA
Так не путайте "эквивалентное" и "реальное" сопротивление
Че же "реальное" внутренее сопротивление отличается от "эквивалентного"?
АК
Тем что реальное меньше. 🤷♂️
АК
Вроде как.
SA
На самом деле нет никакого "реального", есть только эквивалентное, оно же внутренее: https://ru.wikipedia.org/wiki/%D0%92%D0%BD%D1%83%D1%82%D1%80%D0%B5%D0%BD%D0%BD%D0%B5%D0%B5_%D1%81%D0%BE%D0%BF%D1%80%D0%BE%D1%82%D0%B8%D0%B2%D0%BB%D0%B5%D0%BD%D0%B8%D0%B5
АК
Эквивалентное - как раз для расчётов. А вот от реального "нагрев" и прочие неприятности.
🐧
не. у большинства элементов внутреннее сопротивление не постоянно, зависит от тока, температуры и т.д.
в качестве эквивалентного берут что-то среднее
в качестве эквивалентного берут что-то среднее
🐧
что есть "реальное" - хз
АК
Реальное - это то что в реальности. Замеренное. И да. Оно в разные моменты разное.
АК
Эквивалентное - это как раз для расчётных схем.
АК
Что такое внутреннее сопротивление
Допустим, есть простейшая электрическая замкнутая цепь, включающая в себя источник тока, например генератор, гальванический элемент или аккумулятор, и резистор, обладающий сопротивлением R. Поскольку ток в цепи нигде не прерывается, то и внутри источника он течет.
В такой ситуации можно сказать, что любой источник обладает некоторым внутренним сопротивлением, препятствующим току. Это внутреннее сопротивление характеризует источник тока и обозначается буквой r. Для гальванического элемента или аккумулятора внутреннее сопротивление — это сопротивление раствора электролита и электродов, для генератора — сопротивление обмоток статора и т. д.
Допустим, есть простейшая электрическая замкнутая цепь, включающая в себя источник тока, например генератор, гальванический элемент или аккумулятор, и резистор, обладающий сопротивлением R. Поскольку ток в цепи нигде не прерывается, то и внутри источника он течет.
В такой ситуации можно сказать, что любой источник обладает некоторым внутренним сопротивлением, препятствующим току. Это внутреннее сопротивление характеризует источник тока и обозначается буквой r. Для гальванического элемента или аккумулятора внутреннее сопротивление — это сопротивление раствора электролита и электродов, для генератора — сопротивление обмоток статора и т. д.
АК
АК
А вообще, как-то картография к чисто электрике плавно перетекла...
V
А вообще, как-то картография к чисто электрике плавно перетекла...
Мы такие разносторонние...
А
не. у большинства элементов внутреннее сопротивление не постоянно, зависит от тока, температуры и т.д.
в качестве эквивалентного берут что-то среднее
в качестве эквивалентного берут что-то среднее
от температуры - да. Там меняется проводимость электролита, в случае Li системы.
SA
Это не противоречит ничему. Эквивалентное - не тожественно постоянному. Как удобнее для расчётов - так и принимают приближенно. Это вполне может быть функция нескольких переменных.
