V

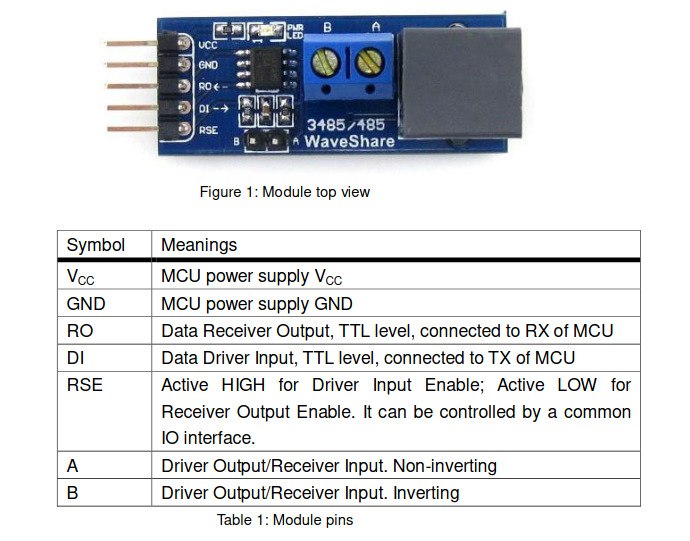

WaveShare 3485/485, к сожалению, нет... по этому вот извращаюсь с этим сигналом, который, по какой-то причине, не работает как планируется
Size: a a a
2021 November 30
СT
кратковременное дёрганье - этот момент разрисуйте диаграммати
СT
> по этому вот извращаюсь с этим сигналом,
резец, пинцет, паяльник
резец, пинцет, паяльник
СT
RE и DE разрезать
СT

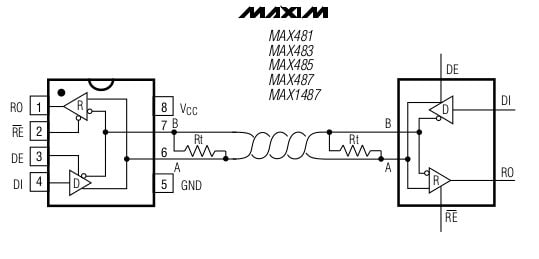

почитать в даташите что за что отвечает
СT
> извращаюсь с этим сигналом
либо надо передать все данные и потом только переключать на приём
либо надо передать все данные и потом только переключать на приём
СT

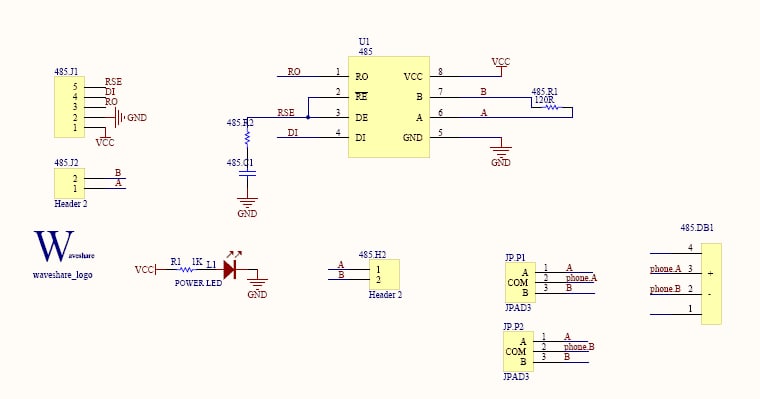

может быть C1 мешает
СT
RE отрезать от DE
и подключить на GND
и подключить на GND
СT
> а в момент отправки сообщения по интерфейсу буду кратковременно переключать в положение LOW
LOW (лог 0, 0 В) - приём
HIGH (лог 1, 3.3В для RPi) - передача
LOW (лог 0, 0 В) - приём
HIGH (лог 1, 3.3В для RPi) - передача
СT
в этом проблема
СT
текущим кодом вы его переключаете на приём и пытаетесь передавать
V
я отцепляю сигнал от RSE, шлю с малины - и комп принимает. получается, всё-таки в моем случае работает
СT
что в вашем случае работает?
V
работает принцип "LOW - отаравка, HIGH - приём"
СT
V
как нет, если я получаю сообщение от малинки при откинутом RSE?..
СT
отцепленный пин не гарантирует, что там LOW
